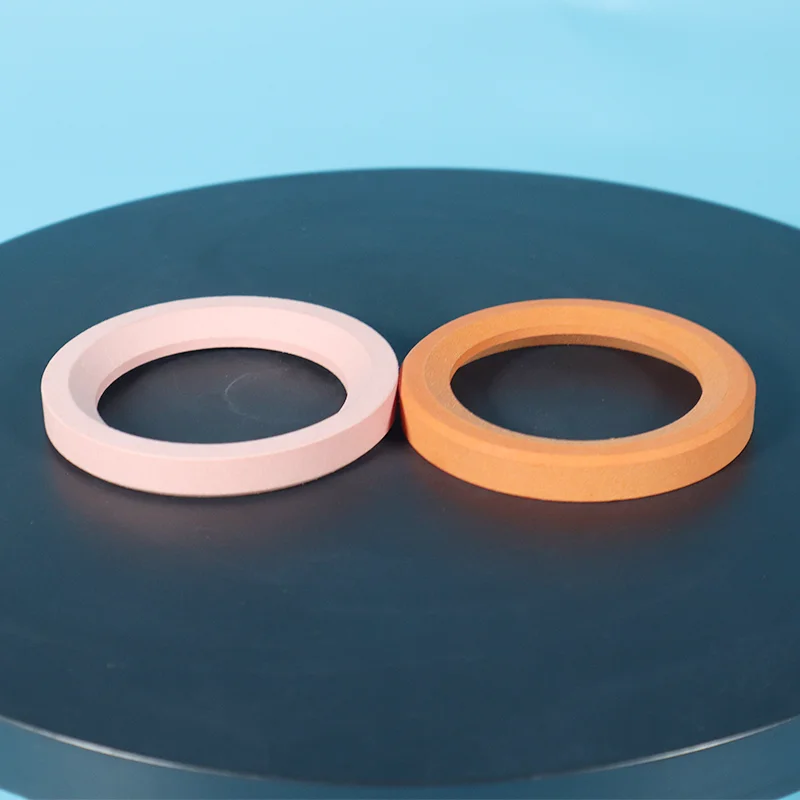

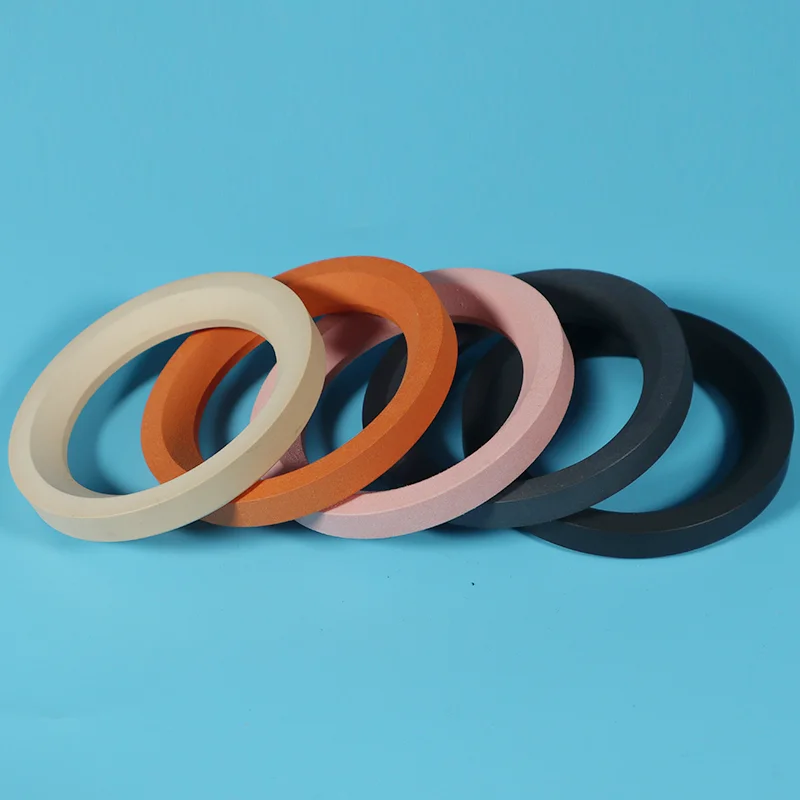

مقعد صمام PTFE المعدل المملوء

يتم تصنيع مقاعد الصمامات المملوءة PTFE بدقة من خلال دمج الألياف الزجاجية أو ألياف الكربون أو الراتنجات المعدلة المتقدمة، وبالتالي تعزيز القوة الميكانيكية واستقرار الأبعاد دون المساس بالمقاومة الكيميائية.

Taifno هي شركة تصنيع متخصصة تتمتع بقدرات البحث والتطوير والإنتاج الداخلية. تتوافق منتجاتنا مع العديد من الشهادات الدولية، بما في ذلك معايير CE وFDA، وهي متوفرة في مجموعة متنوعة من المواصفات المعدلة، مثل الدرجات المملوءة بالألياف الزجاجية، والمملوءة بألياف الكربون، والمملوءة ثاني كبريتيد الموليبدينوم (MoS₂)، والدرجات المعدلة بـ TFM™.

لماذا تختار مقاعد صمام PTFE المملوءة والمعدلة؟

مشكلة العذراء PTFE

ثلاث مزايا أساسية

1. تعزيز مقاومة الزحف

يتشوه معيار PTFE بشكل دائم تحت الحمل المستمر، مما يؤدي إلى التسرب والاستبدال المتكرر. تقاوم مركبات PTFE المعدلة، بما في ذلك الراتنجات المعدلة TFM™ والدرجات المملوءة بالزجاج/الكربون، التشوه تحت الحمل وتحافظ على قوة الختم على مدار الخدمة الممتدة. والنتيجة هي مقعد صمام يحافظ على عزم الدوران لفترة أطول ويغلق بشكل أكثر إحكامًا.

2. مقاومة التآكل متفوقة

تتآكل مقاعد الصمامات الموجودة في الوسائط الكاشطة أو الملاط أو الرمل أو السوائل المتبلورة بسرعة. يوفر PTFE المملوء بالزجاج قوة ضغط وصلابة متزايدة، بينما توفر الدرجات المملوءة بالكربون احتكاكًا منخفضًا وتبديدًا للحرارة. يمكن أن تؤدي تحسينات مقاومة التآكل إلى إطالة عمر الخدمة بمعدل 3 إلى 5 مرات أطول من PTFE الأصلي.

3. انخفاض معدل التخلل

في الخدمات الكيميائية الهامة، يمكن للوسائط أن تتخلل ببطء من خلال PTFE البكر، وتهاجم جسم الصمام أو تتسرب إلى الغلاف الجوي. تتمتع راتنجات PTFE المعدلة مثل TFM™ PTFE ببنية بوليمر أكثر كثافة، مما يقلل بشكل كبير من النفاذ ويحسن سلامة الختم.

المقارنة: PTFE المعدل مقابل PTFE العذراء

مقارنة التكلفة والأداء

البصيرة الرئيسية: تكلفة Virgin PTFE أقل مقدمًا - ولكن إذا قمت باستبدالها كل 6 إلى 12 شهرًا، فإن التكلفة التراكمية للأجزاء + العمالة + وقت التوقف عن العمل تتجاوز بسرعة تكلفة مقعد PTFE المعدل الذي يدوم لمدة 3-5 سنوات.

مقارنة الأداء

التطبيقات

الصناعات الأولية

المعدات النموذجية

الصمامات الكروية العائمة والمثبتة على مرتكز الدوران

صمامات الفراشة

صمامات البوابة وصمامات الكرة الأرضية

صمامات التوصيل

صمامات التحكم وصمامات الاختناق

تطبيقات العالم الحقيقي

دراسة الحالة 1: 4x تمديد عمر الخدمة مع PTFE المعدل

التحدي: كان أحد المصانع الكيميائية يستبدل مقاعد صمامات PTFE في صمامات التحكم التي تتعامل مع الأحماض القوية كل 8 إلى 10 أشهر بسبب التشوه والتسرب. تكلفة التوقف عن العمل للاستبدال هي 5000 دولار لكل صمام لكل حدث.

الحل: تم التبديل إلى مقاعد PTFE المعدلة من ™TFM مع مقاومة معززة للزحف وثبات الأبعاد.

النتيجة: تدوم المقاعد لأكثر من 3 سنوات، أي 4 مرات أطول من مادة PTFE الأصلية. تمت إزالة 3 أحداث استبدال لكل صمام.

إجمالي التوفير: 15000 دولار لكل صمام على مدى 3 سنوات، بالإضافة إلى تقليل مخاطر العمل والسلامة.

دراسة الحالة 2: حل مشكلة تخلل الصمام الكروي

التحدي: كان أحد عملاء الشركة المصنعة للصمامات الكروية يستخدم مقاعد صمامات PTFE التي لم توفر مقاومة كافية للتشوه والتآكل والتخلل. كان لدى PTFE أيضًا ميل إلى الانتفاخ والانكماش، مما يجعل الختم غير مثالي.

تعاونت الشركة المصنعة مع خبراء المواد لتغيير مادة مقعد الصمام إلى PTFE المعدل بواسطة TFM™، والذي يوفر مقاومة أكبر للتشوه ومعدل تخلل أقل من PTFE القياسي.

كما قدمت المادة أيضًا سطحًا أكثر سلاسة، مما يقلل الاحتكاك ويحسن ختم الكرة إلى المقعد.

النتيجة: يوفر المقعد الجديد مقاومة أفضل للاختراق، وتحسين استقرار الأبعاد، وتعزيز السلامة الهيكلية. تنتج الشركة المصنعة الآن مقاعد الصمام هذه بأحجام تتراوح من ¾ إلى 54 بوصة، مع تطبيقات في المعالجة الكيميائية والإيثانول والنفط والغاز والسكك الحديدية والورق والصناعات الغذائية.

دراسة الحالة 3: مادة PTFE المملوءة بالزجاج لخدمة الملاط

التحدي: كانت إحدى عمليات التعدين هي استبدال مقاعد الصمامات كل 4 إلى 6 أسابيع على صمامات الملاط التي تتعامل مع جزيئات الخام الكاشطة. كانت مقاعد PTFE الأصلية تتآكل بسرعة، مما تسبب في انقطاع الإنتاج بشكل متكرر.

الحل: تمت الترقية إلى مقاعد PTFE المملوءة بالزجاج مع تعزيز مقاومة التآكل والقوة.

النتيجة: استمرت المقاعد لمدة 8 أشهر، أي 8 مرات أطول من مادة PTFE الأصلية. زادت مدة تشغيل الإنتاج بشكل ملحوظ. فترات الصيانة تمتد من أسابيع إلى أشهر.

ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.

المواصفات الفنية

خيارات درجة المواد

لماذا تختار الطائفنو؟

مادة الراتنج البكر بنسبة 100% - بدون إعادة طحن أو مواد معاد تدويرها. جودة متسقة، دفعة بعد دفعة.

إمكانية التتبع الكامل - يمكن تتبع كل دفعة من المواد الخام إلى المنتج النهائي. شهادات المواد متاحة عند الطلب.

التصنيع الدقيق - يتم تصنيع المقاعد بدقة لتحمل تفاوتات مشددة (تتوفر دقة تبلغ 0.1 مم) باستخدام مخارط CNC.

شهادة ISO — عمليات التصنيع معتمدة بموجب أنظمة إدارة الجودة ISO.

تتوفر الدرجات المتوافقة مع إدارة الغذاء والدواء الأمريكية - تلبي Virgin PTFE ودرجات مختارة معدلة متطلبات FDA 21 CFR 177.1550.

دعم التصميم المخصص — دعم هندسي لتحسين هندسة المقعد لتصميم الصمام المحدد لديك.

التعليمات

س: ما هو مقعد صمام PTFE المعبأ والمعدل، ومتى يجب علي الترقية من PTFE الأصلي؟

ج: تضيف مقاعد صمام PTFE المعدلة مواد حشو مثل الألياف الزجاجية أو الكربون أو الراتنجات المتقدمة لتحسين القوة الميكانيكية ومقاومة الزحف ومقاومة التآكل مع الحفاظ على مقاومة PTFE الكيميائية.

قم بالترقية عندما: تتشوه مقاعد PTFE الأصلية الخاصة بك تحت الضغط، أو تتآكل قبل الأوان، أو تسمح للوسائط باختراقها. في هذه الحالات، يمكن لـ PTFE المعدل إطالة عمر الخدمة من 3 إلى 5 مرات، مما يقلل وقت التوقف عن العمل والتكلفة الإجمالية.

س: المملوء بالزجاج مقابل المملوء بالكربون مقابل ™TFM المعدل، ما هي الدرجة التي تناسب صمامي؟

ج: ثلاث درجات، وثلاثة تطبيقات مختلفة:

مملوءة بالزجاج: الوسائط الكاشطة، والملاط، والحمل العالي، وأعلى مقاومة للتآكل وقوة. ليس من أجل HF أو القلويات القوية.

مليئة بالكربون: سرعة عالية، تشغيل جاف، تبديد الحرارة، أفضل توصيل حراري واحتكاك منخفض. ليس للمؤكسدات القوية.

تم تعديل TFM™: حساس للنفاذ، ودورة حرارية، وخدمات كيميائية مهمة، وبنية أكثر كثافة، واستعادة أفضل للضغط. تكلفة أعلى، ولكن عمر خدمة أطول.

القاعدة السريعة:

هل تحتاج إلى مقاومة التآكل؟ مملوءة بالزجاج.

هل تحتاج إلى تبديد الحرارة؟ مليئة بالكربون.

هل تحتاج إلى التحكم في التغلغل وحياة طويلة؟ تي اف ام™.

س: ما هي الحدود وأخطاء التثبيت الأكثر شيوعًا؟

ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية (يعتمد على الدرجة).

ضغط: ما يصل إلى 414 بار — يختلف حسب التصميم والمواد.

الحدود الكيميائية:

مملوء بالزجاج: لا يستخدم لـ HF أو القلويات القوية - يتفاعل الزجاج

مملوء بالكربون: ليس مخصصًا للمؤكسدات القوية — يتأكسد الكربون

Virgin PTFE وTFM™: غير مخصص للمعادن القلوية المنصهرة أو غاز الفلور

الخطأ الأكثر شيوعا: الإفراط في الضغط. يعد PTFE المعدل أصعب من PTFE البكر ويتطلب قوة جلوس دقيقة. يؤدي الضغط الزائد إلى إتلاف المقعد؛ القليل جدا يسبب التسرب.
