ختم زنبركي من النوع V

Taifno هي شركة صينية لتصنيع الأختام النابضية النشطة من النوع V. تم تصميم هذه الأختام بدقة وقابلة للتخصيص، ومصممة لتطبيقات الختم الثابت مثل الفلنجات وألواح التغطية والأوجه النهائية. إنها توفر أداء إغلاق موثوقًا به عبر مجموعة واسعة من ظروف التشغيل، بما في ذلك الضغوط من الصفر إلى المستويات العالية، ودرجات الحرارة القصوى، والتعرض للغالبية العظمى من الوسائط الكيميائية.

إرسال استفسار

وصف المنتج

يوفر الزنبرك الداخلي للختم المنشط بالزنبرك من النوع V قوة إغلاق أولية في ظل ظروف الضغط الصفري؛ يعمل ضغط النظام على تعزيز تأثير الختم - فكلما زاد الضغط، كان الختم أكثر إحكامًا.

نطاق درجة حرارة التشغيل: -180 درجة مئوية إلى +200 درجة مئوية؛ ضغط يصل إلى 45 ميجا باسكال (ديناميكي) / 60 ميجا باسكال (ثابت)؛ سرعة ترددية تصل إلى 15 م / ث.

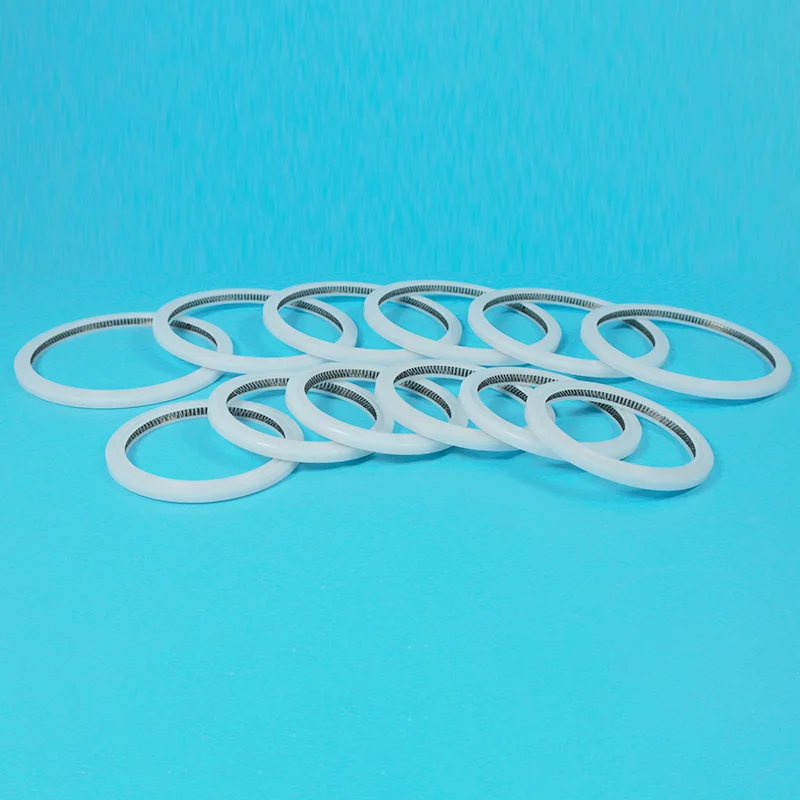

V-Type Spring Energized Seal

ما هو الختم النابض المنشط من النوع V؟

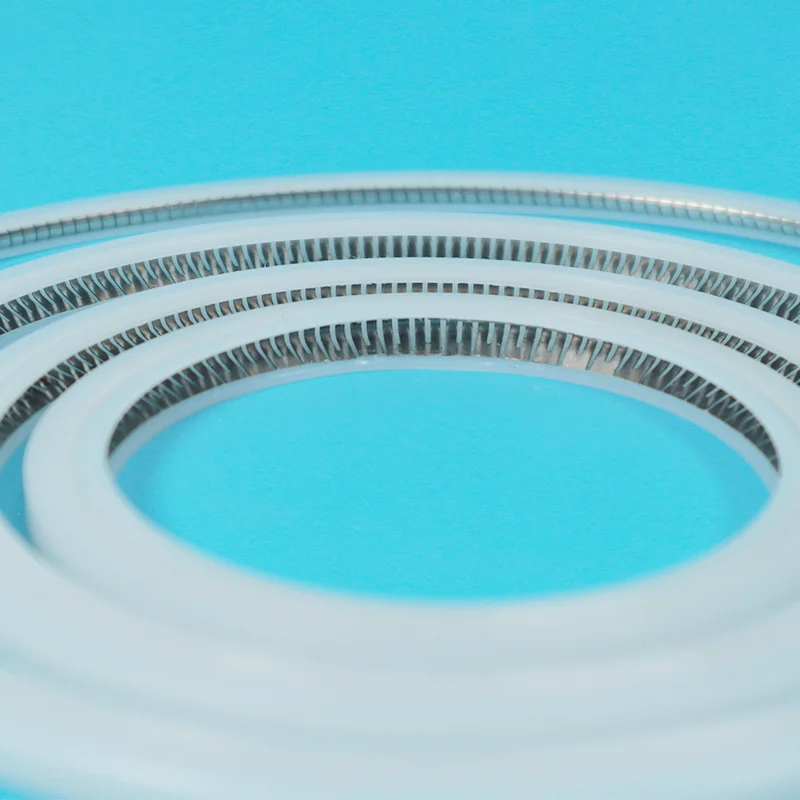

يتكون الختم المنشط بالزنبرك من النوع V من سترة PTFE على شكل حرف U مع زنبرك من الفولاذ المقاوم للصدأ على شكل حرف V بالداخل. يتميز الزنبرك على شكل حرف V بتصميم "كابولي" يركز حمولته على الحافة الأمامية للشفة المانعة للتسرب، مما يوفر عملية مسح موثوقة.

كيف يعمل:

الضغط الصفري: يوفر الزنبرك على شكل حرف V قوة إغلاق أولية - ويغلق حتى في حالة عدم تعرض النظام للضغط

تحت الضغط: يدخل ضغط النظام إلى التجويف على شكل حرف U ويدفع الشفاه المانعة للتسرب بشكل أقوى على سطح التزاوج - الضغط = إحكام الغلق

التنشيط الذاتي: لا حاجة لقوة خارجية للحفاظ على سلامة الختم

النوع V مقابل النوع U: أيهما تحتاج؟

ميزة	النوع V	نوع U
اتجاه الختم	محوري - الشفاه والأغطية والأوجه النهائية	شعاعي - قضبان المكبس وسيقان الصمامات
نوع الربيع	زنبرك ناتئ على شكل حرف V	ربيع حلزوني أو ناتئ
أفضل ل	ختم ثابت	الختم الديناميكي (الترددية / الدوارة)
عمل المسح	نعم - مسح موثوق للحطام	معتدل

لماذا تختار النوع V؟

مشكلة	كيف يحلها النوع V
الحلقات O تفشل تحت ضغط الدراجات	يوفر الزنبرك قوة إغلاق ثابتة — لا تتأثر بتقلبات الضغط
الأختام المطاطية تتحلل في المواد الكيميائية	سترة PTFE خاملة كيميائيًا - درجة الحموضة 0-14، مقاومة عالمية
تسرب الأختام عند ضغط صفر	يوفر الربيع قوة الختم عند ضغط صفر
احتكاك عالي - انزلاق	يتميز PTFE بأقل قدر من الاحتكاك - حركة سلسة، لا يوجد انزلاق
تؤدي درجات الحرارة القصوى إلى تحلل اللدائن	-180 درجة مئوية إلى +200 درجة مئوية - مبرد للتعقيم

دليل الاختيار

النوع V مقابل الحلقة O مقابل النوع U

ميزة	النوع V	يا الدائري	نوع U
ختم الضغط صفر	✅ نعم — الربيع يوفر القوة	❌ لا	✅ نعم
ضغط	ما يصل إلى 60MPa (ثابت)	معتدل	ما يصل إلى 60MPa
درجة حرارة	-180 درجة مئوية إلى +200 درجة مئوية	-180 درجة مئوية إلى +150 درجة مئوية	-180 درجة مئوية إلى +200 درجة مئوية
المقاومة الكيميائية	★★★★★	★★☆☆☆	★★★★★
احتكاك	★★★★★ أدنى	★★★★☆	★★★★★
اتجاه الختم	محوري	شعاعي	شعاعي
أفضل ل	الشفاه، الأغطية، الوجوه النهائية	الختم الساكن العام	قضبان المكبس، وينبع صمام

دليل الاختيار السريع

إذا كانت خدمتك...	يختار...
الشفاه، والأغطية، والأوجه النهائية – الختم الثابت	النوع V
قضبان المكبس وسيقان الصمامات — حركة ترددية	نوع U
أغراض عامة، منخفضة التكلفة، وسائط نظيفة	يا الدائري

التطبيقات الأولية

صناعة	طلب
المعالجة الكيميائية	أغطية المفاعلات، والشفاه، وأغلفة المضخات - الأحماض، والمذيبات، والمواد الكيميائية العدوانية
الصيدلانية	معدات المعالجة المعقمة، والمفاعلات الحيوية، وآلات التعبئة - متوافقة مع إدارة الغذاء والدواء الأمريكية/دستور الأدوية الأمريكي
أشباه الموصلات	موانع تسرب الغاز والمواد الكيميائية عالية النقاء، وأنظمة التفريغ - فائقة النقاء
الفضاء الجوي	أنظمة الوقود، الأنظمة الهيدروليكية - درجات الحرارة القصوى، الموثوقية العالية
النفط والغاز	أختام الصمامات، معدات رؤوس الآبار - الضغط العالي، H₂S، الوسائط المسببة للتآكل
الأطعمة والمشروبات	التوصيلات الصحية، ومعدات التعبئة - الامتثال لإدارة الغذاء والدواء

تطبيقات العالم الحقيقي

دراسة الحالة 1: المفاعل الكيميائي - عدم التسرب لمدة 3 سنوات

التحدي: كان هناك تسرب في أحد المصانع الكيميائية من سدادة مفاعل تتعامل مع الأحماض العدوانية عند درجة حرارة 150 درجة مئوية. كانت حشوات PTFE القياسية تتدفق على البارد وتتسرب كل 6-8 أشهر. تتطلب الصيانة الاغلاق الكامل والتنظيف.

الحل: تم تثبيت سدادة زنبركية من النوع V مع سترة PTFE مملوءة بالزجاج لتحسين مقاومة التآكل. يوفر الزنبرك على شكل حرف V قوة إغلاق ثابتة تعوض التدوير الحراري وتقلبات الضغط.

النتيجة: عدم التسرب لأكثر من 3 سنوات. لا حاجة للصيانة. القضاء على تكاليف الاغلاق السنوية.

دراسة الحالة 2: الحشو الصيدلاني - تحقيق الامتثال لإدارة الغذاء والدواء

التحدي: تتطلب آلة تعبئة الأدوية وجود ختم للصمام الدوار الذي يتعامل مع المنتج المعقم. لم تتمكن الحلقات O القياسية من اجتياز اختبار المواد القابلة للاستخراج من إدارة الغذاء والدواء (FDA) وتتطلب استبدالًا متكررًا بسبب الهجوم الكيميائي من دورات CIP/SIP.

الحل: تم توفير ختم نابض نشط من النوع V مع سترة PTFE الأصلية ونابض على شكل حرف V من الفولاذ المقاوم للصدأ 316. مادة متوافقة مع إدارة الغذاء والدواء. الوثائق الكاملة المقدمة.

النتيجة: اجتياز اختبار المواد القابلة للاستخراج من إدارة الغذاء والدواء. نجا الختم من دورات التعقيم CIP/SIP المتكررة دون أي تدهور. لا حاجة لاستبدال خلال 18 شهرًا.

ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.

Factory Factory Factory Factory

المواصفات الفنية

خصائص المنتج

المعلمة	قيمة
نطاق درجة الحرارة	-180 درجة مئوية إلى +200 درجة مئوية
الضغط – ديناميكي	ما يصل إلى 45MPa
الضغط – ثابت	ما يصل إلى 60MPa
السرعة - الترددية	ما يصل إلى 15 م / ث
السرعة - الروتاري	ما يصل إلى 1 م / ث
مادة	سترة PTFE + زنبرك على شكل حرف V من الفولاذ المقاوم للصدأ (304/316/301)
المقاومة الكيميائية	الرقم الهيدروجيني 0-14 — عالمي تقريبًا
نوع الختم	الختم المحوري - دوار ثابت أو منخفض السرعة

خيارات درجة المواد

درجة	أفضل ل	الفائدة الرئيسية	الحد الكيميائي
عذراء PTFE	المواد الكيميائية النظيفة، وتطبيقات إدارة الغذاء والدواء، والخدمات العامة	مقاومة كيميائية عالمية، أقل احتكاك، متوافقة مع إدارة الغذاء والدواء الأمريكية	لينة - مقاومة التآكل أقل
مملوء بالزجاج PTFE	الوسائط الكاشطة، التآكل العالي، الملاط	زيادة القوة الميكانيكية، ومقاومة التآكل	ليس من أجل HF أو القلويات القوية
مملوء بالكربون PTFE	تبديد الحرارة، مضاد للكهرباء الساكنة، احتكاك منخفض	الموصلية الحرارية، وتحسين مقاومة الزحف	ليس للمؤكسدات القوية
MoS₂-مليئة PTFE	وسائط لزجة، عزم دوران منخفض، تشحيم معزز	تقليل الاحتكاك وتحسين مقاومة التآكل	ليس للأحماض المؤكسدة

خيارات مواد الربيع

مادة الربيع	أفضل ل
304 إس إس / 316 إس إس	خدمة كيميائية عامة، درجات حرارة معتدلة
316 لتر إس إس	تحسين مقاومة التآكل - المواد الكيميائية العدوانية، والمياه المالحة
الجلوي	مقاومة ممتازة للتآكل - الخدمات الفضائية والكيميائية والحيوية
هاستيلوي	مقاومة شديدة للتآكل - المواد الكيميائية والأحماض شديدة العدوانية
إنكونيل	قوة درجات الحرارة العالية - الحرارة الشديدة (+260 درجة مئوية +)

ضمان الجودة

100% من راتينج PTFE البكر - بدون إعادة طحن أو مواد معاد تدويرها. جودة متسقة، دفعة بعد دفعة.

تصنيع النوابض الدقيقة - يتم تصنيع النوابض وفقًا للمواصفات الدقيقة باستخدام معدات CNC.

إمكانية التتبع الكامل - يمكن تتبع كل دفعة من المواد الخام إلى الختم النهائي. شهادات المواد عند الطلب.

شهادة ISO 9001 — عمليات التصنيع معتمدة بموجب أنظمة إدارة الجودة ISO.

تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - تلبي Virgin PTFE متطلبات إدارة الغذاء والدواء الأمريكية 21 CFR 177.1550 وBfR.

تتوفر سبائك زنبركية مخصصة - معيار 301/304/316 SS؛ Elgiloy، Hastelloy، Inconel للظروف القاسية.

Test Test Test Test

التعليمات

س: ما هو الختم النابض بالطاقة من النوع V ومتى يجب أن أستخدمه؟

ج: ختم سترة على شكل حرف PTFE مع زنبرك من الفولاذ المقاوم للصدأ على شكل حرف V بالداخل. يمنع الضغط من الصفر (الزنبرك يوفر القوة الأولية) إلى الضغط العالي (ضغط النظام ينشط الشفاه).

استخدمه عندما تفشل الحلقات الدائرية أو الأختام المطاطية، في المواد الكيميائية القاسية، أو درجات الحرارة القصوى (-180 درجة مئوية إلى +200 درجة مئوية)، أو الضغط العالي (حتى 60 ميجاباسكال)، أو التطبيقات الحرجة حيث لا يكون التسرب مقبولاً.

النوع V مقابل النوع U: النوع V للفلنجات والأغطية والأوجه النهائية (الختم المحوري). نوع U لقضبان المكبس وسيقان الصمامات (الختم الشعاعي).

إذا كنت تقوم بإغلاق فلنجة أو غطاء، فاختر النوع V.

في حالة إغلاق قضيب متحرك، اختر النوع U.

س: كم تبلغ تكلفة الختم الزنبركي من النوع V وما هي المهلة الزمنية؟

ج: تعتمد التكلفة على القطر ودرجة المادة وسبائك الزنبرك والكمية. تبدأ الأحجام القياسية عند X−X−Y تقريبًا. الأحجام المخصصة المقتبسة لكل رسم.

تكلفة تأثيرات السبائك الزنبركية: 304 SS (قياسية، أقل تكلفة) ← 316 SS (تآكل محسّن) ← Elgiloy/Hastelloy/Inconel (تآكل شديد/درجة حرارة عالية، تكلفة أعلى).

مهلة:

الأحجام القياسية: 5-7 أيام.

الأحجام المخصصة: 10-15 يومًا.

الشحن: الهواء 5-10 أيام، البحر 15-30 يوما.
