كشركة مصنعة وموردة محترفة لـمنتجات PTFE, الطائفتقدم أنابيب وقضبان PTFE المعدلة؛ من خلال دمج مواد الحشو المعززة، تعمل هذه المنتجات على تحسين القوة الميكانيكية ومقاومة التآكل والخصائص الحرارية بشكل كبير مقارنةً بـ PTFE القياسي.
تم تصميم أنابيب وقضبان PTFE المعدلة عن طريق إضافة حشوات معززة، مثل ألياف الكربون، أو الألياف الزجاجية، أو الجرافيت، أو MoS₂، أو البرونز، أو PPL، إلى راتينج PTFE أثناء التركيب. تعمل هذه الحشوات على تحسين الخواص الميكانيكية بشكل كبير مع الحفاظ على المقاومة الكيميائية العالمية لـ PTFE وخصائص الاحتكاك المنخفضة.
الترقية على أساس PTFE العذراء:
|
ملكية |
عذراء PTFE |
تعديل PTFE |
قيمة العميل |
|
مقاومة الزحف |
★★☆☆☆ فقير |
★★★★☆ تحسنت بشكل ملحوظ |
يحافظ على ثبات الأبعاد تحت الضغط، ويقلل من التسريبات |
|
ارتداء المقاومة |
★★☆☆☆ فقير |
★★★★★ معزز |
عمر خدمة أطول 3-5 مرات في الظروف الكاشطة |
|
القوة الميكانيكية |
★★★☆☆ معتدل |
★★★★☆ زيادة |
مناسبة للأحمال والضغوط العالية |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية |
-180 درجة مئوية إلى +260 درجة مئوية |
القدرة على تحمل درجات الحرارة العالية |
مادة PTFE النقية ناعمة وعرضة للتدفق البارد (الزحف) تحت الحمل المستمر، مما يؤدي إلى التشوه والتسرب
توفر الحشوات تعزيزًا هيكليًا، مما يقلل من الزحف ويحسن استقرار الأبعاد
تستهدف الحشوات المختلفة متطلبات أداء مختلفة، أو مقاومة التآكل، أو التوصيل الحراري، أو التشحيم
يمكن تمديد درجة حرارة التشغيل من +200 درجة مئوية إلى +330 درجة مئوية مع مواد حشو معينة (مثل الدرجات المملوءة بـ PPL)
أنبوب PTFE المعدل (مجوف): متوفر بأقطار وسماكات جدران مختلفة، مقذوف أو مقولب
تعديل قضيب PTFE (صلب): متوفر في قضبان مقذوفة (يصل طولها إلى 1000 ملم) وقضبان مقولبة (يصل قطرها إلى 600 ملم)
مركبات PTFE المملوءة: مملوء بالزجاج، مملوء بالكربون، مملوء بالجرافيت، مملوء بـ MoS₂، مملوء بالبرونز، مملوء بـ PPL
تتوفر مركبات PTFE المعدلة مع مجموعة واسعة من مواد الحشو، تم تصميم كل منها لتلبية متطلبات أداء محددة:
|
درجة الحشو |
محتوى |
الفائدة الرئيسية |
أفضل ل |
الحد الكيميائي |
لون |
|

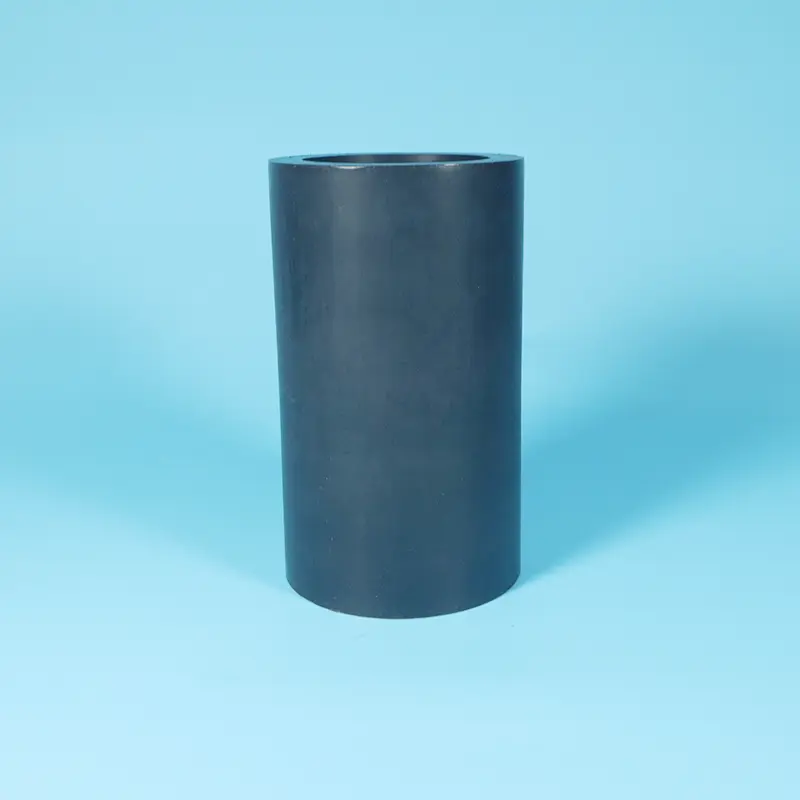

مليئة بالكربون |
15-35% |
الموصلية الحرارية، الاحتكاك المنخفض، مكافحة ساكنة |
سرعة عالية، تبديد الحرارة، الجري الجاف |
ليس للمؤكسدات القوية |
أسود |
|

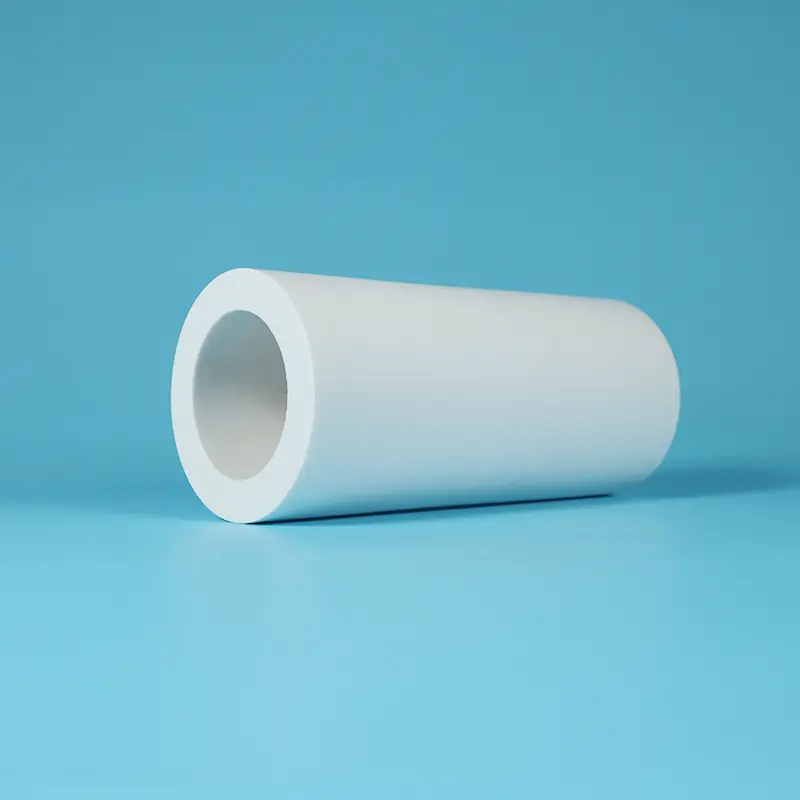

مملوء بالزجاج |
15-25% |
مقاومة التآكل 3-5x، زيادة القوة، تقليل الزحف |
الوسائط الكاشطة، الحمولة العالية، مقاعد الصمام |
ليس من أجل HF أو القلويات القوية |
أوف وايت/رمادي |
|

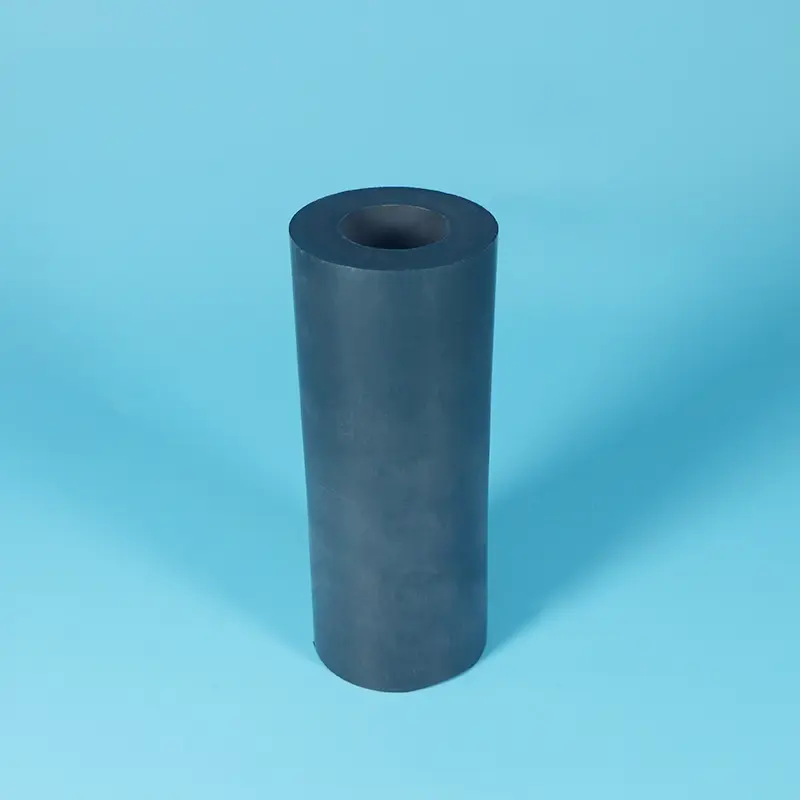

مملوء بالجرافيت |
15-25% |
انخفاض الاحتكاك، والتوصيل الحراري |
المحامل، الأختام الديناميكية، التطبيقات المنزلقة |
ليس للمؤكسدات القوية |
أسود |
|
MoS₂-مملوء |
ما يصل إلى 5% |
تعزيز التشحيم، وانخفاض الاحتكاك |
وسائط لزجة، عملية عزم دوران منخفضة |
ليس للأحماض المؤكسدة |
رمادي غامق |
|
مملوء بالبرونز |
40-60% |
أعلى قوة ومقاومة التآكل |
الضغط الشديد، الحمل الثقيل، التآكل الشديد |
ليس للأحماض أو المياه المالحة |
رمادي-بني |
|
مملوء بـ PPL (البولي فينيلين) |
— |
مقاومة درجات الحرارة العالية (تصل إلى +330 درجة مئوية) |
تطبيقات درجات الحرارة العالية فوق +260 درجة مئوية |
— |
بني غامق/أسود |
PPL (البولي فينيلين) PTFE المعدل: PPL عبارة عن بوليمر عطري مقاوم للحرارة يعتمد على البوليستر مع درجة حرارة تحلل تبلغ 530 درجة مئوية وخدمة طويلة الأمد تصل إلى 300-315 درجة مئوية. يمكن أن تعمل مركبات PTFE المملوءة بـ PPL في درجات حرارة حيث يلين ويتشوه PTFE القياسي.
|
ملكية |
PTFE النقي |
مملوء بالزجاج |
مليئة بالكربون |
مملوء بالبرونز |
مملوء بـ PPL |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية |
-180 درجة مئوية إلى +220 درجة مئوية |
-180 درجة مئوية إلى +220 درجة مئوية |
-180 درجة مئوية إلى +230 درجة مئوية |
-190 درجة مئوية إلى +260 درجة مئوية |
|
مقاومة الزحف |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
ارتداء المقاومة |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
الموصلية الحرارية |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
|
احتكاك |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
المقاومة الكيميائية |
الرقم الهيدروجيني 0-14 |
الرقم الهيدروجيني 0-14 (ليس للHF/القلويات) |
الرقم الهيدروجيني 0-14 (ليس للمؤكسدات) |
الرقم الهيدروجيني 0-14 (ليس للأحماض/الملح) |
الرقم الهيدروجيني 0-14 |
|
ملكية |
القيمة النموذجية |
مصدر |
|
نطاق درجة الحرارة (الكربون/الزجاج/البرونز) |
-180 درجة مئوية إلى +200 درجة مئوية (على المدى الطويل) |
|
|
نطاق درجة الحرارة (مملوء بـ PPL) |
-190 درجة مئوية إلى +260 درجة مئوية |
|
|
تصنيف الضغط |
ما يصل إلى 8.0 ميجا باسكال |
|
|
كثافة |
2.2-3.5 جم/سم3 (يختلف حسب الحشو) |
— |
|
قوة الشد |
18-40 ميجا باسكال (أعلى من PTFE البكر) |
|
|
استطالة |
تم تقليله مقارنة بـ PTFE البكر |
— |
|
عملية |
أفضل ل |
نطاق القطر |
الميزات الرئيسية |
|
قضيب/أنبوب مقذوف |
أقسام موحدة، أطوال طويلة |
القضيب: حتى 100 مم؛ الأنبوب: متنوع |
قطر ثابت، يصل إلى 1000 مم+ الطول |
|
قضيب/أنبوب مصبوب |
بأقطار كبيرة وأحجام مخصصة |
القضيب: حتى 600 مم+؛ الأنبوب: حتى 600 مم+ |
أقطار مخصصة، جدران سميكة |
|
صب الضغط |
أشكال معقدة، مركبات مملوءة |
متنوع |
تشتت حشو موحد، كثافة عالية |
يتم إنتاج مركبات PTFE المعدلة عن طريق مزج مواد الحشو مع راتنجات PTFE، ثم القولبة أو البثق
تتوفر القضبان المبثوقة بأطوال تصل إلى 1000 مم+
يمكن إنتاج القضبان والأنابيب المقولبة بأقطار تصل إلى 600 مم+ اعتمادًا على نوع الحشو
تظهر منتجات PTFE المعدلة خواص ميكانيكية محسنة بشكل ملحوظ مقارنة بـ PTFE النقي
|
صناعة |
طلب |
الدرجة الموصى بها |
|
المعالجة الكيميائية |
مقاعد الصمامات، ومكونات المضخة، وبطانات الأنابيب، والوسائط الكاشطة والمسببة للتآكل |
مملوءة بالزجاج أو مملوءة بالكربون |
|
الهندسة الميكانيكية |
المحامل، البطانات، شرائط التآكل، المكونات المنزلقة |
مملوءة بالبرونز أو مملوءة بالجرافيت |
|
خدمة درجات الحرارة المرتفعة |
الأختام ومكونات الصمامات والتطبيقات فوق +260 درجة مئوية |
مليئة PPL |
|
الكهرباء والالكترونيات |
أجزاء العزل والموصلات والمكونات عالية التردد |
مليئة بالكربون (مكافحة ساكنة) |
|
النفط والغاز |
مقاعد الصمامات، والأختام، وحلقات المكبس، والضغط العالي، H₂S |
مملوءة بالزجاج أو مملوءة بالكربون |
|
أشباه الموصلات |
توزيع المواد الكيميائية عالية النقاء |
مليئة بالكربون (موصل) |
|
آلات عالية السرعة |
البطانات، والمحامل، وتبديد الحرارة المطلوبة |
مملوءة بالكربون أو مملوءة بالجرافيت |
تتطلب خطوط نقل السوائل المسببة للتآكل قوة ميكانيكية أعلى
خطوط الحقن الكيميائي في النفط والغاز
أنابيب ملتوية للاتصال المرن
بطانات الأنابيب الثقيلة للوسائط الكاشطة
أنظمة معالجة السوائل ذات درجة الحرارة العالية (PPL-filled)
مقاعد الصمام (صمام الكرة، صمام الفراشة، صمام التوصيل): مملوء بالزجاج لمقاومة التآكل
حلقات المكبس وحلقات النسخ الاحتياطي: مملوء بالكربون لاحتكاك منخفض
المحامل والبطانات: مملوءة بالبرونز للضغط الشديد؛ مملوء بالجرافيت لتقليل الاحتكاك
قطع غيار الآلات المخصصة: أي شكل يتطلب خصائص ميكانيكية محسنة
حلقات الضاغط وحلقات التوجيه: مملوء بالكربون لتبديد الحرارة
الأختام والمكونات ذات درجة الحرارة العالية: مليئة PPL
|
ميزة |
PTFE النقي |
تعديل PTFE |
لماذا الترقية |
|
القوة الميكانيكية |
أدنى |
أعلى |
يتحمل الضغوط والأحمال العالية |
|
مقاومة الزحف |
التدفق البارد ضعيف تحت الحمل |
تحسنت بشكل ملحوظ |
يحافظ على ثبات الأبعاد مع مرور الوقت |
|
ارتداء المقاومة |
قليل |
معزز، عمر أطول 3-5 مرات |
عمر خدمة أطول في الظروف الكاشطة |
|
القدرة على درجة الحرارة |
ما يصل إلى +200 درجة مئوية |
ما يصل إلى +260 درجة مئوية (مملوء بـ PPL) |
خدمة ممتدة لدرجات الحرارة العالية |
|
الموصلية الحرارية |
قليل |
تحسين (الكربون/الجرافيت) |
تبديد أفضل للحرارة |
|
المقاومة الكيميائية |
الرقم الهيدروجيني 0-14 |
الرقم الهيدروجيني 0-14 (يعتمد على الحشو) |
بعض القيود الكيميائية على أساس الحشو |
|
احتكاك |
أدنى |
أعلى قليلاً (يختلف حسب الحشو) |
لا يزال التشحيم الذاتي |
|
يكلف |
$ |
$$-$$$ |
الأداء الأعلى يبرر التكلفة الأعلى |
|
إذا كان طلبك... |
يختار... |
لماذا |
|
درجة حرارة عالية (+260 درجة مئوية إلى +330 درجة مئوية) |
مملوء بـ PPL |
القدرة على درجة الحرارة الموسعة |
|
الوسائط الكاشطة، التآكل العالي |
مملوء بالزجاج |
عمر أطول بمقدار 3-5 مرات في المواد الكاشطة |
|
سرعة عالية، وتبديد الحرارة |
مليئة بالكربون |
الموصلية الحرارية + احتكاك منخفض |
|
الضغط الشديد، والحمل الثقيل |
مملوء بالبرونز |
أعلى قوة ومقاومة التآكل |
|
وسائط لزجة، عزم دوران منخفض |
MoS₂-مملوء |
تعزيز التشحيم |
|
خدمة الطلب العام |
زجاج أو مملوء بالكربون |
تحسين الأداء على نطاق واسع |
|
عالية النقاء، وتطبيقات ادارة الاغذية والعقاقير |
PTFE النقي |
لا توجد مواد حشو للحد من المقاومة الكيميائية |
|
المعلمة |
قيمة |
مصدر |
|
نطاق درجة الحرارة (الكربون/الزجاج/البرونز) |
-180 درجة مئوية إلى +200 درجة مئوية (على المدى الطويل) |
|
|
نطاق درجة الحرارة (مملوء بـ PPL) |
-190 درجة مئوية إلى +260 درجة مئوية |
|
|
تصنيف الضغط |
ما يصل إلى 8.0 ميجا باسكال |
|
|
الأقطار المتاحة |
1 مم إلى 600 مم+ |
— |
|
الأطوال القياسية |
1000 مم (مقذوف)، 100-600 مم (مصبوب) |
— |
|
سمك الجدار |
0.1 مم إلى 50 مم (حسب القطر) |
— |
|
مادة |
PTFE + حشو (زجاج / كربون / جرافيت / برونز / MoS₂ / PPL) |
— |
|
لون |
يختلف حسب الحشو (أسود، رمادي، أبيض عاجي، رمادي-بني) |
— |
|
المعلمة |
قيمة |
مصدر |
|
نطاق درجة الحرارة (الكربون/الزجاج/البرونز) |
-180 درجة مئوية إلى +200 درجة مئوية (على المدى الطويل) |
|
|
نطاق درجة الحرارة (مملوء بـ PPL) |
-190 درجة مئوية إلى +260 درجة مئوية |
|
|
الأقطار المتاحة |
1 مم إلى 600 مم+ |
— |
|
الأطوال القياسية |
1000 مم+ (مقذوف)، 100-600 مم (مصبوب) |
— |
|
التسامح القطر |
±0.05 مم (الدقة)؛ ±0.3 مم إلى ±1.0 مم (قياسي) |
— |
|
مادة |
PTFE + حشو (زجاج / كربون / جرافيت / برونز / MoS₂ / PPL) |
— |
|
لون |
يختلف حسب الحشو |
— |
100% راتينج PTFE البكر:لا يوجد إعادة طحن ولا مواد معاد تدويرها. جودة متسقة، دفعة بعد دفعة
الحشو المتميز:حشوات عالية الجودة من الزجاج والكربون والجرافيت والبرونز وMoS₂ وPPL من موردين معتمدين
تشتت حشو موحد:يضمن التركيب المتقدم خصائص متسقة طوال الوقت
التصنيع الدقيق:عمليات البثق والقولبة المتقدمة لأبعاد متسقة
التتبع الكامل:كل دفعة يمكن تتبعها من المواد الخام إلى المنتج النهائي. شهادات المواد متاحة عند الطلب
الأحجام المخصصة:تتوفر أقطار وأطوال ومزيج حشو مخصص عند الطلب
مهلة:الأحجام القياسية في المخزون (24-48 ساعة)؛ الأحجام المخصصة 5-15 يومًا حسب التعقيد والكمية
ج: قم بالترقية إلى PTFE المعدل عندما يفشل PTFE النقي في خدمتك تحت الضغط العالي أو الوسائط الكاشطة أو التدوير الحراري أو عندما يتسبب تشوه الزحف في حدوث تسرب.
يعمل Pure PTFE بشكل جيد مع المواد الكيميائية النظيفة والفلنجات الناعمة والضغط المنخفض (<30 بار) وتطبيقات إدارة الغذاء والدواء.
يوفر PTFE المعدل عمر خدمة أطول بمعدل 3 إلى 5 مرات في الخدمات المطلوبة، وتكلفة أولية أعلى، وتكلفة إجمالية أقل.
القاعدة السريعة:
تحتاج إلى مقاومة كيميائية فقط → PTFE النقي.
تحتاج إلى مقاومة كيميائية + قوة ميكانيكية → PTFE المعدل.
ج:مليئة بالكربون: الأفضل للسرعة العالية، وتبديد الحرارة، والتطبيقات المضادة للكهرباء الساكنة، والتوصيل الحراري، والاحتكاك المنخفض.
مملوءة بالزجاج: الأفضل للوسائط الكاشطة، والحمل العالي، ومقاعد الصمامات، ومقاومة التآكل والقوة.
مملوءة بالبرونز: الأفضل للضغط الشديد والأحمال الثقيلة والتآكل الشديد؛ أعلى قوة ومقاومة التآكل.
مليئة PPL: الأفضل لتطبيقات درجات الحرارة العالية التي تزيد عن +260 درجة مئوية، وتمتد الخدمة إلى +330 درجة مئوية.
القاعدة السريعة:
الحرارة/السرعة → الكربون.
المواد الكاشطة → الزجاج.
الحمل الشديد → البرونزية.
ارتفاع درجة الحرارة → PPL.
ج:درجة حرارة: درجات الكربون/الزجاج/البرونز هي -180 درجة مئوية إلى +200 درجة مئوية. درجات PPL هي -190 درجة مئوية إلى +330 درجة مئوية.
ضغط: ما يصل إلى 8.0 ميجا باسكال.
كيميائي: درجة الحموضة 0-14، لكن الحشوات لها حدود محددة:
مملوء بالزجاج: ليس مخصصًا لـ HF أو القلويات القوية.
مملوء بالكربون: غير مخصص للمؤكسدات القوية.
مملوء بالبرونز: غير مناسب للأحماض أو المياه المالحة.
ثلاثة أخطاء شائعة:
(1) استخدام مادة حشو خاطئة للوسائط الخاصة بك: تحقق من التوافق الكيميائي قبل الاختيار.
(2) تجاوز حدود درجة الحرارة: لا تعمل مواد الحشو على تمديد مصفوفة PTFE إلى ما هو أبعد من حدودها؛ يعمل PPL على توسيع الأداء المركب بشكل عام.
(3) توقع نفس المرونة مثل PTFE النقي: PTFE المعدل أكثر صلابة وأقل مرونة. التصميم وفقا لذلك.
