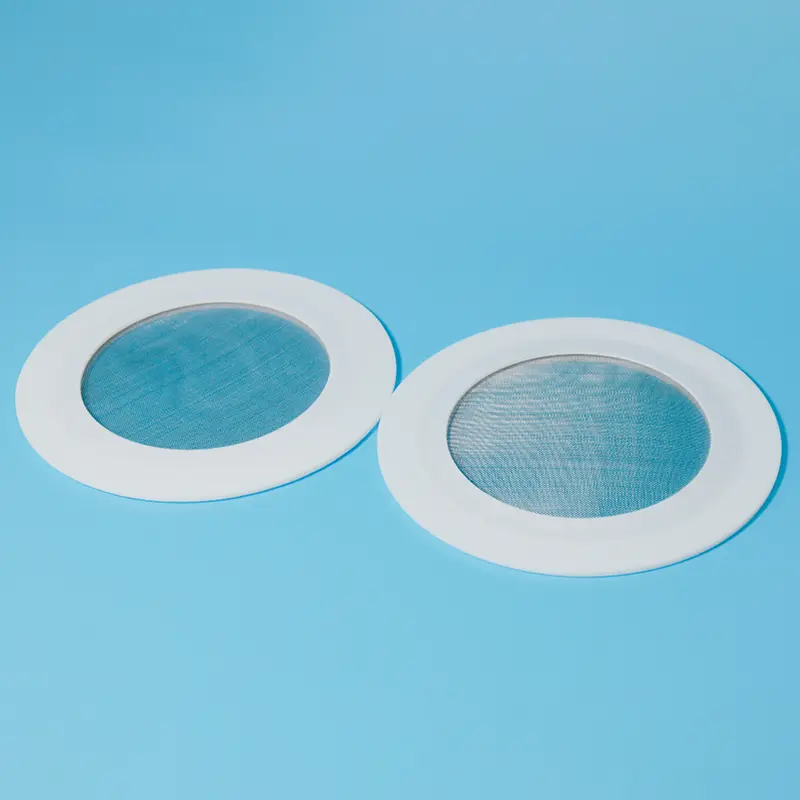

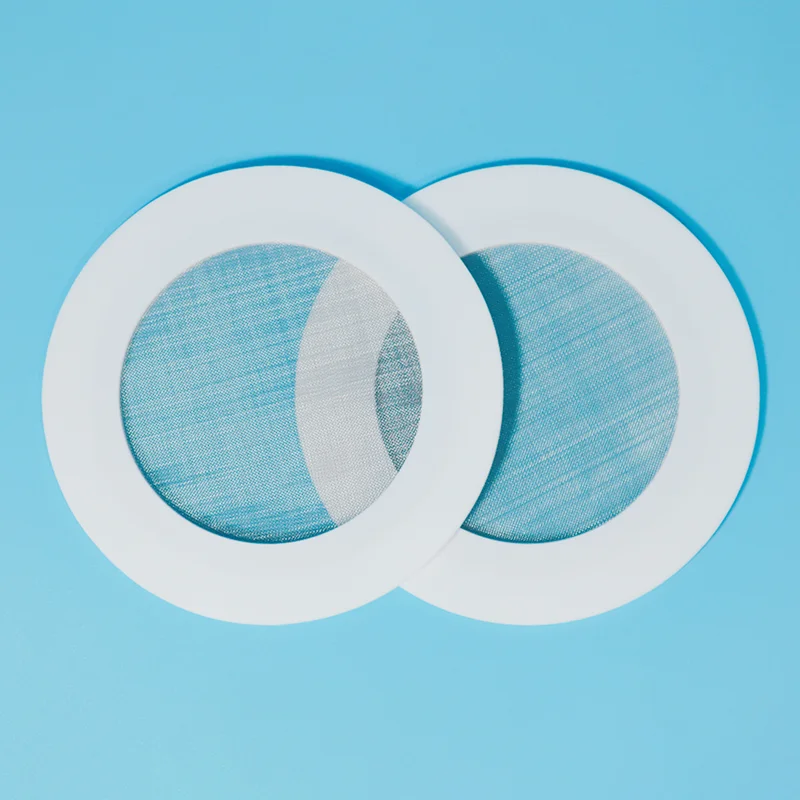

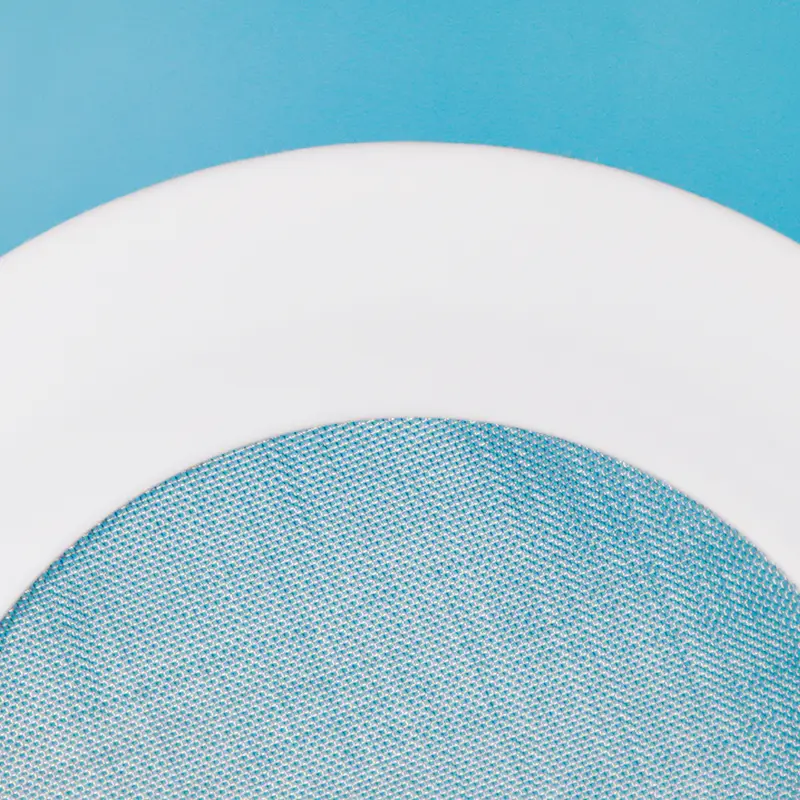

حشية PTFE معززة بشبكة معدنية

توفر حشوات PTFE المقواة بالشبكة المعدنية قوة هيكلية فائقة مقارنة بحشوات PTFE القياسية، مع مقاومة ضغط تصل إلى 6.4 ميجا باسكال (64 بار)؛ تتراوح مواصفات الشبكة المتاحة من #40 إلى #200 (مادة SUS316). باعتبارها شركة مصنعة محترفة، تقدم Taifno أيضًا نماذج متوافقة مع إدارة الغذاء والدواء (FDA) مناسبة للصناعات الغذائية والصيدلانية.

يرجى تقديم أبعاد الحافة ومواصفات الشبكة، وسوف نقدم عرض أسعار في غضون 24 ساعة.

ما هي حشية PTFE المقواة بشبكة معدنية؟

إن حشية PTFE المقواة بشبكة معدنية هي مكون مانع للتسرب مركب يجمع بين عنصر منع التسرب PTFE مع شبكة من الفولاذ المقاوم للصدأ (SUS316) مدمجة في هيكل الحشية. توفر الشبكة المعدنية التعزيز بينما يوفر PTFE المقاومة الكيميائية والختم.

تكوينان أساسيان:

حشية معززة (هيكلية): شبكة معدنية مدمجة داخل جسم PTFE لمقاومة التدفق البارد، وتقليل استرخاء الزحف، ومنع الانفجار تحت الضغط العالي

حشية المصفاة (الفلتر): تغطي شبكة معدنية التجويف، وتعمل كمصفاة متكاملة لالتقاط الجزيئات بينما يقوم PTFE بإغلاق الحافة

كيف يعمل:

جسم PTFE: يوفر مقاومة كيميائية عالمية (الرقم الهيدروجيني 0-14) وختم منخفض الاحتكاك

شبكة معدنية (SUS316): توفر التعزيز ومقاومة الانفجار والترشيح

رابطة متجانسة: يتم دمج مادة PTFE حول المعدن أثناء التلبيد - بدون مواد لاصقة أو تصفيح

الفوائد الرئيسية:

تصميم معزز:يقلل من الزحف والتدفق البارد، ويحافظ على عزم دوران المسمار لفترة أطول

الحماية من الانفجار:يمنع التعزيز المعدني قذف الحشية تحت ضغط عالٍ

الترشيح المتكامل:يلتقط الجسيمات بدون مصفاة منفصلة

ختم عزم الدوران المنخفض:مناسبة للفلنجات المبطنة بالزجاج، وFRP، والحديد الزهر

توافق كيميائي واسع:يعالج PTFE الرقم الهيدروجيني 0-14، وتتعامل شبكة SUS316 مع معظم الوسائط

الدرجات المتوافقة مع إدارة الغذاء والدواء (FDA) المتوفرة:التطبيقات الغذائية والصيدلانية

خيارات شبكية متعددة الاستخدامات:متاح من #40 إلى #200 شبكة (SUS316)

القيود التي يجب معرفتها:

تتطلب شبكة الفلتر فحصًا دوريًا: يمكن أن يؤدي الانسداد إلى انخفاض الضغط أو تلفه

ليس للترشيح الثقيل المستمر: استخدم مصفاة مخصصة لتحميل المواد الصلبة الثقيلة

دليل المقارنة والاختيار

حشية شبكة PTFE المعدنية مقابل غلاف معدني مقابل PTFE القياسي

دليل الاختيار السريع

دليل اختيار حجم الشبكة

التطبيقات الأولية

المواصفات الفنية

خصائص حشية PTFE المقواة بشبكة معدنية

الأحجام المتوفرة

ضمان الجودة

100% من راتينج PTFE البكر - جودة متسقة، دفعة بعد دفعة

شبكة من الفولاذ المقاوم للصدأ SUS316 - مادة مقاومة للتآكل وصالحة للطعام

رابطة متجانسة - يتم دمج مادة PTFE من خلال ثقوب الشبكة - بدون انفصال

تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - لتطبيقات الأطعمة والمشروبات والأدوية

إمكانية التتبع الكامل — شهادات المواد عند الطلب

المهلة الزمنية — الأحجام القياسية المتوفرة في المخزون (24-48 ساعة)؛ مقاسات مخصصة 7-15 يومًا

دراسة الحالة

في محطة تجميع الغاز الطبيعي في شمال غرب الصين، كان خط أنابيب الضغط العالي بقدرة 15 ميجا باسكال يعمل تحت ضغط مرتفع طويل الأمد، وتقلبات متكررة في الضغط، وظروف وسائط معقدة. عانت حشوات الجرح الحلزونية الأصلية تدريجيًا من التآكل وتدهور الختم الناتج عن التعرض المستمر للوسائط المسببة للتآكل ودورات الضغط المتكررة، مما يخلق مخاطر تسرب محتملة ويؤثر على التشغيل الآمن لنظام خطوط الأنابيب.

ولمواجهة هذه التحديات، تم تركيب حشوات PTFE المعززة بإدخالات شبكية من الفولاذ المقاوم للصدأ 316L كحل بديل. توفر طبقة الختم PTFE مقاومة كيميائية ممتازة، في حين أن تعزيز شبكة الفولاذ المقاوم للصدأ 316L يعزز القوة الميكانيكية، ومقاومة الضغط، واستقرار الختم على المدى الطويل.

بعد الاستبدال، يعمل خط الأنابيب بشكل مستمر لأكثر من عامين في ظل ظروف الضغط المتقلبة، مع الحفاظ على أداء الختم الموثوق به مع عدم وجود تسرب طوال فترة الخدمة.

التعليمات

س: ما هي حشية PTFE المقواة بالشبكة المعدنية، ومتى يجب أن أستخدمها؟

ج: تجمع حشية PTFE المقواة بشبكة معدنية (المعروفة أيضًا باسم حشية المصفاة PTFE أو حشية PTFE المعززة) بين المقاومة الكيميائية لـ PTFE مع تقوية أو ترشيح شبكة الفولاذ المقاوم للصدأ.

استخدم الإصدار المعزز عندما تحتاج إلى مقاومة الزحف والحماية من الانفجار، في الضغط العالي، أو التدوير الحراري، أو خدمة التفريغ حيث قد يتشوه معيار PTFE.

استخدم إصدار المصفاة عندما تحتاج إلى إزالة الجسيمات من تدفق السوائل أثناء إغلاق الحافة، مما يؤدي إلى التخلص من المصفاة المنفصلة، ​​ويقلل من نقاط التسرب، ويقلل من تكلفة التثبيت.

متوفر بأحجام شبكية من #40 إلى #200 (SUS316) ودرجات متوافقة مع إدارة الغذاء والدواء.

س: ما هي أحجام الشبكات المتوفرة، وكيف أختار المقاس المناسب؟

ج: تتوفر عادةً حشوات PTFE ذات الشبكات المعدنية في الشبكات رقم 40 و#60 و#100 و#150 و#200 (الفولاذ المقاوم للصدأ SUS316).

دليل الاختيار:

#40 (خشن): المواد الصلبة الكبيرة، الملاط، التعدين.

رقم 60 (متوسط): الترشيح الصناعي العام.

#100 (الدقيقة): المعالجة الكيميائية، الترشيح المعتدل.

#150-#200 (جيد جدًا): التطبيقات الصيدلانية وعالية النقاء والتطبيقات الغذائية.

توفر الشبكة الأعلى ترشيحًا أدق ولكن انخفاض الضغط أعلى. لتحميل المواد الصلبة الثقيلة، استخدم مصفاة مخصصة، وشبكة الحشية مخصصة لإزالة الجسيمات الخفيفة إلى المتوسطة.

هل تحتاج إلى مساعدة في اختيار الشبكة المناسبة؟ اتصل بنا لتزويدك بالوسائط ودرجة الحرارة والضغط وحجم الجسيمات.

س: ما هي الحدود والأخطاء الأكثر شيوعًا؟

ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية خدمة مستمرة.

ضغط: ما يصل إلى 6.4 ميجا باسكال (64 بار)، يعتمد على السُمك والتصميم.

كيميائي: PTFE pH 0-14 - تتعامل شبكة SUS316 مع معظم الأحماض والقلويات والمذيبات.

ثلاثة أخطاء شائعة:

(1) استخدام حشية المصفاة لتحميل المواد الصلبة الثقيلة، والانسدادات الشبكية، وتراكم الضغط، ويمكن أن تفشل الحشية. استخدم مصفاة مخصصة للمواد الصلبة الثقيلة.

(2) اختيار حجم شبكي خاطئ: يؤدي الحجم الدقيق جدًا إلى انخفاض الضغط؛ الخشنة جدًا تسمح للجزيئات بالمرور.

(3) تجاهل الفحص الدوري: يمكن أن تصبح المرشحات مفكوكة أو تالفة بمرور الوقت؛ تفقد بانتظام.
