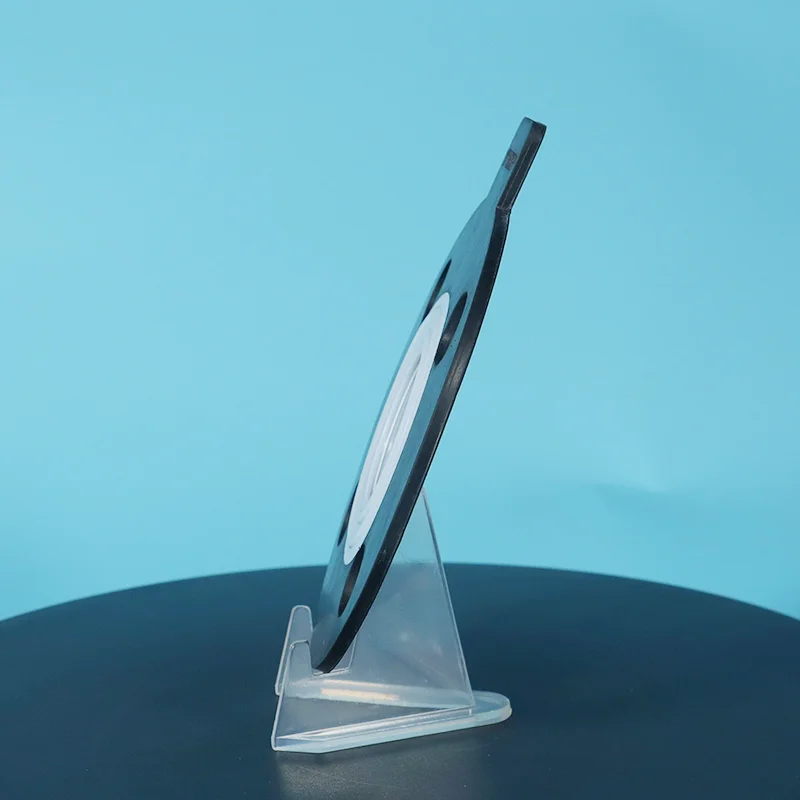

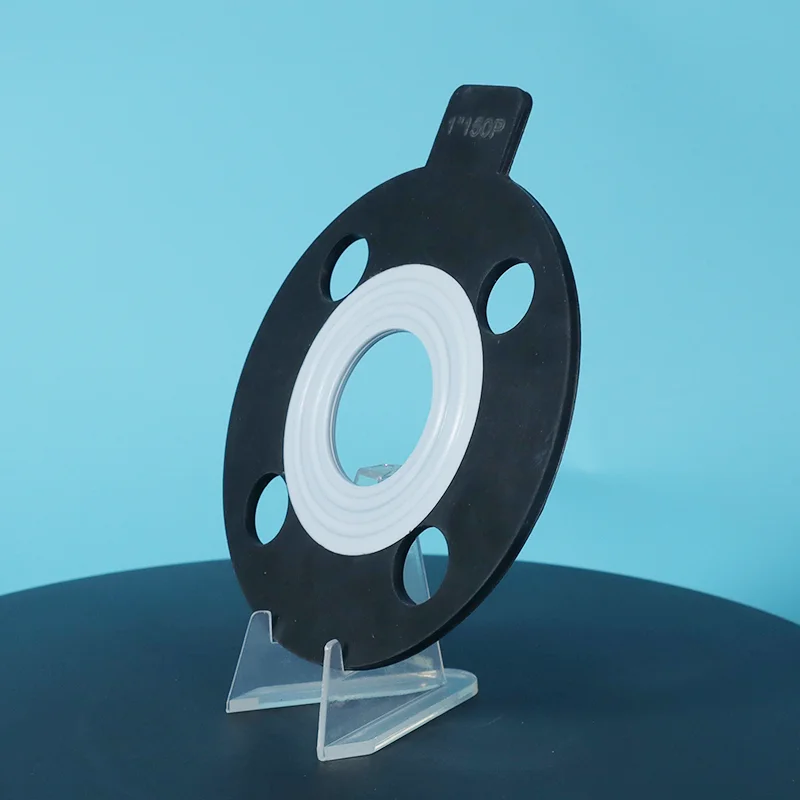

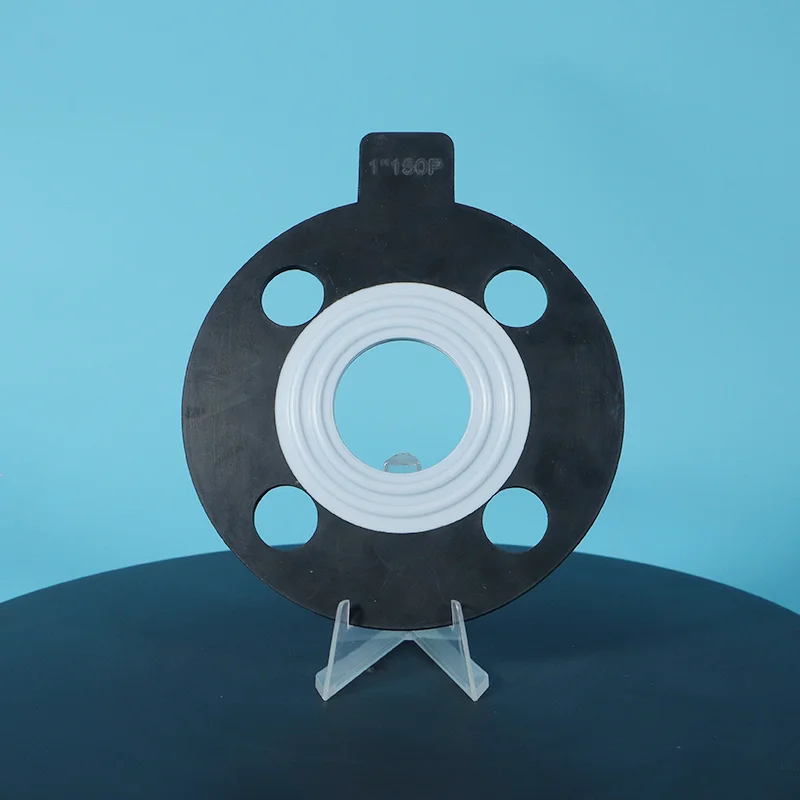

حشية مطاطية على شكل مغلف PTFE مع خط العلامة المائية

الحشية المطاطية المغلف PTFE مع خط العلامة المائية عبارة عن قلب مطاطي مغلف بالكامل في PTFE، مع نمط تموج الماء (مسنن) على وجه الختم. يوفر طلاء PTFE مقاومة كيميائية عالمية (الرقم الهيدروجيني 0-14). إن سطح تموج الماء هو المفتاح، فهو يوفر ختمًا موثوقًا به عند عزم دوران منخفض، مما يمنع تلف الحافة على الشفاه المبطنة بالزجاج والبلاستيك.

أرسل حجم الحافة والوسائط ودرجة الحرارة إلى Taifno، يمكننا تقديم حلول مخصصة وأسعار المصنع مباشرة.

ما هي الحشية المطاطية المغلف PTFE مع خط العلامة المائية؟

الحشية المطلية بالمطاط PTFE عبارة عن حشية مانعة للتسرب مركبة تتكون من قلب مطاطي مغلف بالكامل بطبقة PTFE، مع نمط تموج الماء (مسنن) على سطح الختم. يجمع هذا التصميم بين قابلية المطاط للانضغاط والمقاومة الكيميائية لـ PTFE وقبضة الختم لنمط السطح المسنن.

بناء:

قلب مطاطي: يوفر قابلية الانضغاط والاسترداد والتوافق مع الحواف غير المستوية

طلاء PTFE: يوفر مقاومة كيميائية عالمية (درجة الحموضة 0-14)، وسطح غير لاصق، ويمنع تلوث الوسائط

سطح تموج الماء: يوفر النمط المسنن على وجه الغلق قبضة محكمة يمكن الاعتماد عليها تحت عزم دوران منخفض للمسمار - يمنع الانزلاق ويقلل من متطلبات حمل المسمار

الخصائص الرئيسية:

إغلاق عزم دوران منخفض: سطح تموج الماء يمسك وجه الحافة بحمل مسمار أقل من PTFE الناعم، ويحمي الشفاه الهشة

صديقة للحافة: جزء أساسي من المطاط الناعم وطلاء PTFE يحمي الشفاه المبطنة بالزجاج والبلاستيك وFRP

المقاومة الكيميائية: يوفر طلاء PTFE مقاومة لدرجة الحموضة 0-14، ويحمي قلب المطاط من الهجوم الكيميائي

القابلية للانضغاط: يملأ اللب المطاطي مخالفات الشفة ويعوض عن استرخاء البراغي

دليل المقارنة والاختيار

PTFE المطاط المغلفة مقابل PTFE الموسع مقابل PTFE الصلبة مقابل طوقا المغلف

دليل الاختيار السريع

الخيارات الأساسية المطاطية المتاحة

التطبيقات الأولية

المواصفات الفنية

خصائص الحشية المطلية بالمطاط PTFE

ضمان الجودة

100% من راتينج PTFE البكر - جودة متسقة، دفعة بعد دفعة

قلب مطاطي فاخر - مواد مطاطية عالية الجودة مع إمكانية التتبع الكامل

تغليف كامل - يغطي PTFE قلب المطاط بالكامل - بدون مطاط مكشوف

تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية — تتوافق درجات EPDM والسيليكون مع متطلبات إدارة الغذاء والدواء

إمكانية التتبع الكامل — شهادات المواد متاحة عند الطلب

الأحجام المخصصة — متوفرة بأحجام الحافة القياسية والأبعاد المخصصة

المهلة الزمنية — الأحجام القياسية من 5 إلى 10 أيام؛ مقاسات مخصصة 10-15 يومًا

دراسة الحالة

في مصنع لتصنيع المبيدات الحشرية في مقاطعة تشجيانغ، تعرض مفاعل مبطن بالزجاج لظروف معالجة كيميائية صعبة، مع دورة ضغط يومية تتراوح بين -0.09 ميجا باسكال وضغط النيتروجين 0.8 ميجا باسكال.

بسبب الفراغ المتكرر وتقلبات الضغط الإيجابي، عانت الحشيات الأصلية من عدم كفاية الاسترداد وتخفيف ضغط الختم، مما أدى إلى فشل الختم المتكرر ومشكلات التسرب التي أثرت على الإنتاج المستمر.

لتلبية متطلبات المقاومة الكيميائية، واستعادة الضغط، وأداء الختم الديناميكي، تم تركيب حشوات مغلفة من مادة PTFE ذات النواة المطاطية مع سطح مانع للتسرب مسنن كحل بديل. توفر الطبقة الخارجية من مادة PTFE مقاومة ممتازة للمواد الكيميائية المسببة للتآكل، بينما يوفر القلب المطاطي مرونة فائقة وتعويض الضغط، مما يسمح للحشية باستيعاب تغيرات الضغط والفراغ المتكررة.

بعد الاستبدال، يعمل المفاعل بشكل موثوق لأكثر من عام واحد دون تسرب أو فشل في الختم، مما يحسن بشكل كبير من استقرار المعدات وموثوقية التشغيل.

التعليمات

س: ما هي الحشية المطاطية المغلف PTFE مع خط العلامة المائية، ومتى يجب أن أستخدمها؟

ج: تتكون الحشية المطلية بمطاط PTFE من قلب مطاطي مغلف بالكامل بطبقة PTFE، مع نمط سطح مموج مائي (مسنن) على سطح الختم. يوفر القلب المطاطي قابلية الانضغاط والانتعاش، ويتوافق مع الحواف غير المستوية ويعوض عن استرخاء البراغي.

يوفر طلاء PTFE مقاومة كيميائية ويمنع تلوث الوسائط. يوفر سطح تموج الماء قبضة ختم موثوقة تحت عزم دوران منخفض للمسمار.

استخدامه عندما: الفلنجات المبطنة بالزجاج، فلنجات بلاستيكية، فلنجات FRP، مطلوب ختم عزم دوران منخفض، أسطح فلنجة غير مستوية أو تالفة، تطبيقات تتطلب مقاومة كيميائية وقابلية للانضغاط.

متى لا تستخدمه: درجات الحرارة القصوى التي تزيد عن +200 درجة مئوية (استخدم PTFE الموسع أو الغلاف المعدني)، والتطبيقات التي لا يتوافق فيها القلب المطاطي مع الوسائط (التحقق من التوافق الكيميائي)، أو خدمة الضغط العالي التي تتطلب مقاومة شديدة للانفجار.

س: PTFE المطلي بالمطاط مقابل PTFE الموسع، أيهما يجب أن أختار للفلنجات المبطنة بالزجاج؟

ج: كلاهما ممتازان للفلنجات المبطنة بالزجاج، لكنهما يخدمان أولويات مختلفة.

PTFE المغلفة بالمطاط: يوفر اللب المطاطي أقصى قدر من الانضغاط والانتعاش. يوفر سطح تموج الماء قبضة محكمة عند أقل عزم دوران. يوفر طلاء PTFE مقاومة كيميائية.

الأفضل عندما: تحتاج إلى أقصى حماية للشفة، وأقل عزم دوران ممكن، وتكون المواد الأساسية المطاطية متوافقة مع الوسائط الخاصة بك.

PTFE الموسع (ePTFE): PTFE النقي، لا يوجد قلب مطاطي. يتوافق مع مخالفات شفة. مقاومة كيميائية ممتازة ونطاق درجة الحرارة.

الأفضل عندما: تكون الوسائط الخاصة بك غير متوافقة مع أي قلب مطاطي، أو تحتاج إلى الامتثال لإدارة الغذاء والدواء الأمريكية/دستور الأدوية الأمريكي، أو تحتاج إلى توافق كيميائي أوسع.

القاعدة السريعة:

أدنى عزم دوران + توافق مطاطي → طلاء مطاطي PTFE.

التوافق الكيميائي + امتثال إدارة الغذاء والدواء الأمريكية → ePTFE.

س: ما هي القيود – وما هي الأخطاء الأكثر شيوعًا؟

ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية (يعتمد على قلب المطاط).

كيميائي: درجة الحموضة 0-14، يوفر طلاء PTFE مقاومة عالمية، ولكن القلب المطاطي له قيود كيميائية.

ضغط: حشوات أقل من المعدن، وليس للضغط العالي الشديد.

ثلاثة أخطاء شائعة:

(1) استخدام اللب المطاطي الخاطئ للوسائط: يحمي طلاء PTFE اللب المطاطي ولكن في حالة تلف PTFE، يجب أن يكون اللب المطاطي متوافقًا مع الوسائط.

(2) الإفراط في التشديد: قلب المطاط ناعم؛ يمكن أن يؤدي الضغط المفرط إلى إتلاف طلاء PTFE؛ استخدم عزم دوران منخفض مع التثبيت المتحكم فيه.

(3) تجاوز حدود درجة الحرارة: حد درجة الحرارة الأساسية المطاطية أقل من طلاء PTFE؛ يتم تحديد الحد الإجمالي للحشية بواسطة القلب المطاطي، وليس PTFE.
