حشية مغلف PTFE للشفة المبطنة بالزجاج

على عكس حشوات PTFE القياسية التي تتطلب أحمال جلوس عالية، تم تصميم حشية مغلف PTFE للفلنجات المبطنة بالزجاج لتحقيق ختم فعال مع ضغط أقل للمسمار. هذا المنتج مناسب للمفاعلات والأوعية وأنظمة الأنابيب المبطنة بالزجاج من الشركات المصنعة مثل De Dietrich Process Systems وPfaudler، بالإضافة إلى تصميمات الحواف المبطنة بالزجاج القياسية الأخرى.

ما الذي يجعل الشفاه المبطنة بالزجاج مختلفة؟

تُستخدم الفلنجات الفولاذية المبطنة بالزجاج (المغطاة بالزجاج) على نطاق واسع في معدات المعالجة الكيميائية لأنها توفر مقاومة ممتازة للتآكل ضد الوسائط العدوانية. ومع ذلك، فإن عملية طلاء الزجاج تخلق صعوبات فريدة في الختم. غالبًا ما يكون سطح الحافة غير متساوٍ ومتموج، بينما تكون الطبقة الزجاجية نفسها هشة وحساسة لقوة الشد المفرطة.

تحدي الختم:

1. سطح شفة غير منتظم: يجعل السطح غير المستوي المطلي بالزجاج من الصعب على الحشيات التقليدية تحقيق الاتصال الكامل والختم الموثوق.

2. بطانة زجاجية هشة: يمكن أن يؤدي عزم الدوران المفرط للمسمار إلى إتلاف الطبقة الزجاجية أو تشققها، مما يؤدي إلى إصلاحات مكلفة وتوقف المعدات.

3. قدرة تحميل الترباس محدودة: لا يمكن للفلنجات المبطنة بالزجاج أن تتحمل نفس قوى الشد مثل الفلنجات المعدنية، مما يتطلب حشية ذات قدرة أفضل على التكيف تحت قوة ضغط منخفضة.

4. متطلبات المقاومة الكيميائية: يجب أن تتحمل مادة الختم الأحماض والقلويات والمذيبات وغيرها من وسائط المعالجة المسببة للتآكل دون تدهور.

لماذا طوقا المغلف PTFE؟

دليل المقارنة والاختيار

مغلف PTFE مقابل شريط ePTFE مقابل PTFE القياسي: للفلنجات المبطنة بالزجاج

دليل الاختيار السريع

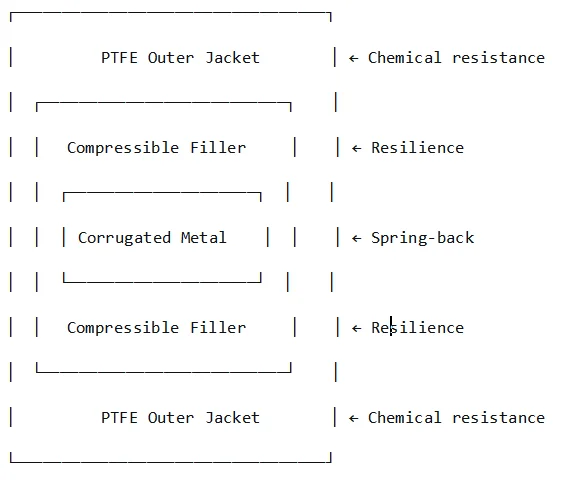

البناء النموذجي

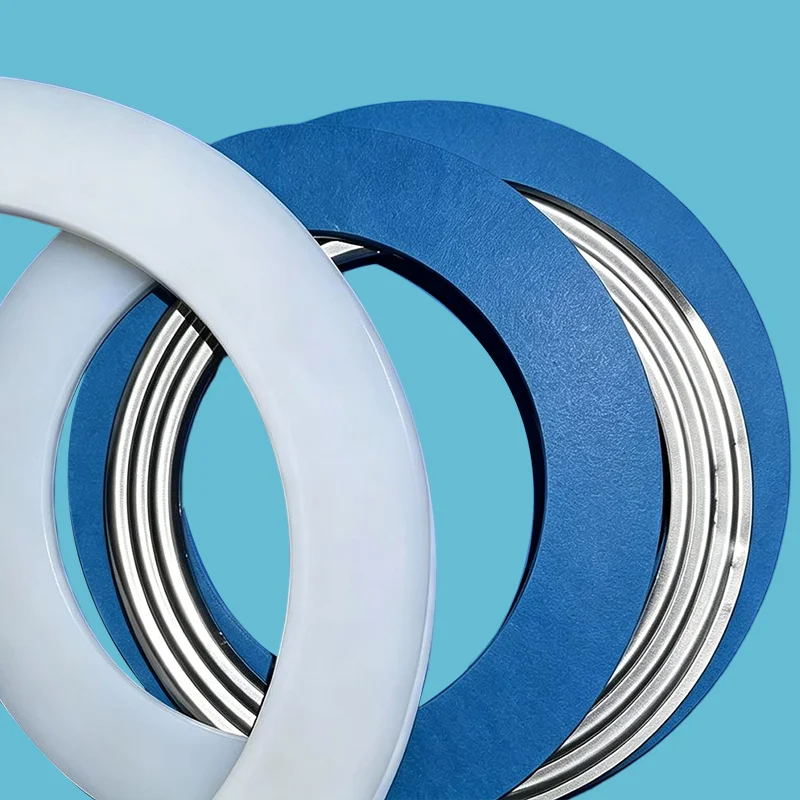

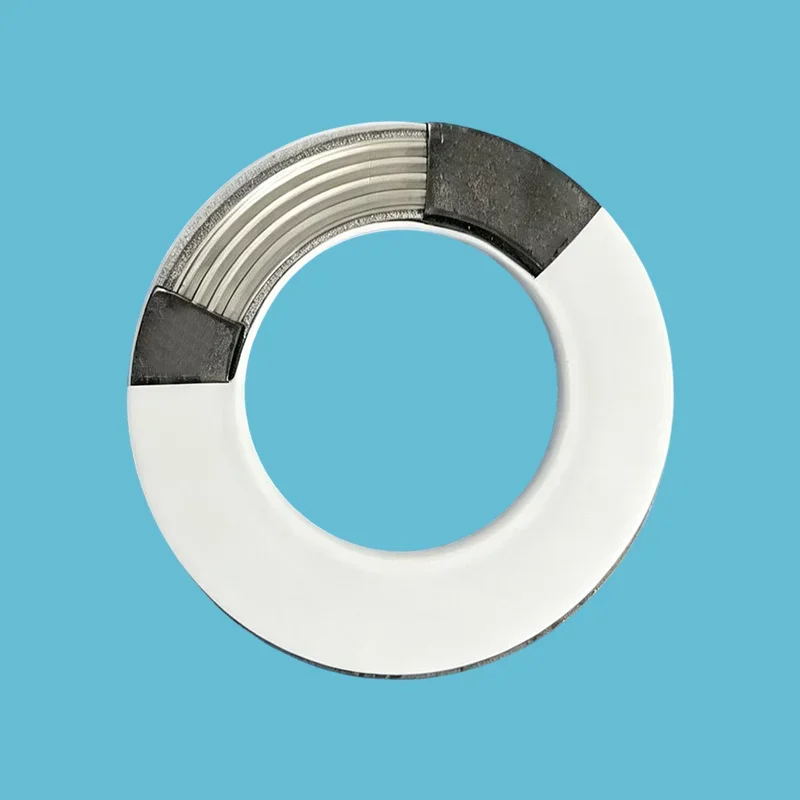

تتضمن حشية مغلف PTFE الحديثة للحافة المبطنة بالزجاج غالبًا ملحقًا معدنيًا مموجًا مع طبقات حشو قابلة للضغط على كلا الجانبين، ومغلفة بالكامل في PTFE:

المواصفات الفنية

خصائص حشية المغلف المبطنة بالزجاج

المواد الأساسية المتاحة

دراسة الحالة

في مصنع التصنيع الوسيط API في Anhui، تم تشغيل وعاء التقطير المبطن بالزجاج في ظل ظروف العملية الحمضية. أثناء الخدمة طويلة الأمد، تظهر خدوش على سطح الحافة المبطن بالزجاج، مما يمنع الحشيات التقليدية من تحقيق اتصال مانع للتسرب مناسب. اخترقت الوسائط الحمضية تدريجيًا المنطقة المتضررة ووصلت إلى الركيزة المعدنية، مما تسبب في التآكل أسفل بطانة الزجاج. وقد أدى هذا التدهور إلى زيادة مخاطر التسرب والتهديد بالفشل المبكر للمعدات، مع تكاليف استبدال محتملة تتجاوز 200 ألف يوان صيني.

لحل هذه المشكلة، تم تركيب حشية مغلفة خاصة بالزجاج. مصممة للأسطح الهشة وغير المستوية المبطنة بالزجاج، تجمع الحشية بين غلاف PTFE المقاوم كيميائيًا وبنية أساسية مرنة.

توفر طبقة PTFE حماية ممتازة ضد اختراق الأحماض والتآكل، بينما يوفر القلب القابل للضغط أداءً فائقًا للاسترداد للتعويض عن خدوش الحافة البسيطة وعدم انتظام السطح دون الحاجة إلى عزم دوران زائد للمسمار، مما يساعد على حماية بطانة الزجاج من المزيد من الضرر.

بعد الاستبدال، حقق وعاء التقطير المبطن بالزجاج أداء إغلاق مستقر وعمر خدمة ممتد، مما أدى إلى تجنب تكاليف استبدال المعدات بحوالي 200,000 يوان صيني. يوضح هذا التطبيق فعالية الحشيات المغلفة ذات الحافة المبطنة بالزجاج في منع التسرب، وتقليل تكاليف الصيانة، وتحسين موثوقية المعدات في بيئات المعالجة الكيميائية والصيدلانية الدقيقة.

ضمان الجودة

100% من راتينج PTFE البكر - جودة متسقة، دفعة بعد دفعة

تصميم صديق للزجاج - يعمل الختم المنخفض لعزم الدوران على حماية الأسطح الهشة

التوافق مع العلامات التجارية — De Dietrich وPfaudler وجميع أحجام الفلنجات القياسية المبطنة بالزجاج

إمكانية التتبع الكامل — شهادات المواد متاحة عند الطلب

متوافق مع TA-Luft — التحكم في الانبعاثات الهاربة (حدد الدرجات

تتوفر الدرجات المتوافقة مع إدارة الغذاء والدواء الأمريكية - التطبيقات الغذائية والصيدلانية

المهلة الزمنية — الأحجام القياسية من 5 إلى 10 أيام؛ مقاسات مخصصة 10-15 يومًا

التعليمات

س: لماذا تحتاج الفلنجات المبطنة بالزجاج إلى جوانات خاصة؟

ج: الحواف المبطنة بالزجاج ليست مسطحة: فهي ذات أسطح متموجة وغير مستوية بسبب عملية طلاء الزجاج.

تتطلب حشوات PTFE القياسية عزم دوران عالي للتوافق: مما يؤدي إلى تشقق الطبقة الزجاجية الهشة. تعمل حشوات الغلاف الخاصة ذات النوى القابلة للضغط على إغلاق عزم الدوران المنخفض، مما يحمي الأسطح الزجاجية الهشة مع توفير المقاومة الكيميائية لـ PTFE.

تكلفة استخدام الحشية الخاطئة: تكلف الحافة المتشققة المبطنة بالزجاج أكثر من 5000 دولار أمريكي لإصلاحها، بالإضافة إلى وقت توقف الإنتاج.

س: ما هي الحشية الأفضل للفلنجات المبطنة بالزجاج من De Dietrich وPfaudler؟

ج: تعتبر الحشيات المغلفة من مادة PTFE هي حل الختم القياسي لشركة De Dietrich وPfaudler وجميع العلامات التجارية الرئيسية للمعدات المبطنة بالزجاج. متوفر بجميع الأحجام القياسية التي تتوافق مع أبعاد شفة كل مصنع. بالنسبة للأسطح شديدة التموج أو الأقطار الكبيرة (DN600+)، تمت الموافقة على شريط ePTFE أيضًا من قبل De Dietrich.

المفتاح هو تركيب عزم دوران منخفض، فالفلنجات المبطنة بالزجاج تتطلب عادةً 50-70% فقط من عزم دوران المسمار القياسي.

القاعدة السريعة:

الشفاه القياسية → حشية المغلف.

مخالفات شديدة → شريط ePTFE.

نقوم بتوريد الحشيات لجميع العلامات التجارية الرئيسية للمعدات المبطنة بالزجاج، ونرسل العلامة التجارية للمعدات الخاصة بك وحجم الحافة للحصول على عرض أسعار.

س: ما هي الحدود والأخطاء الأكثر شيوعًا؟

ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية (الدرجات القياسية).

ضغط: ما يصل إلى 1.0 ميجا باسكال (10 بار).

كيميائي: درجة الحموضة 0-14 - توفر سترة PTFE مقاومة عالمية.

ثلاثة أخطاء شائعة:

(1) الإفراط في التشديد: السبب الأكثر شيوعًا لتلف شفة الزجاج. استخدم مفتاح عزم الدوران المعاير واتبع مواصفات الشركة المصنعة للشفة.

(2) سمك الحشية خاطئ: يجب أن يكون سمك الحشية 4-5 أضعاف فجوة الحافة المقاسة.

(3) استخدام حشوات PTFE القياسية: فهي تتطلب عزم دوران أعلى وستؤدي إلى تشقق الزجاج. نقوم بتضمين مواصفات التثبيت مع كل طلب. اتبعهم. لا تسربات. لا ضرر الزجاج. لا التخمين.
