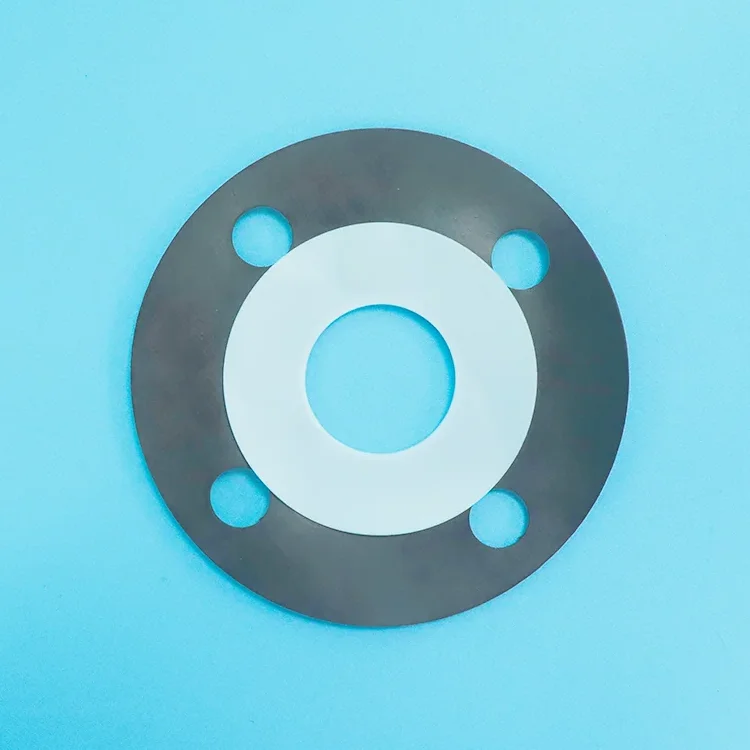

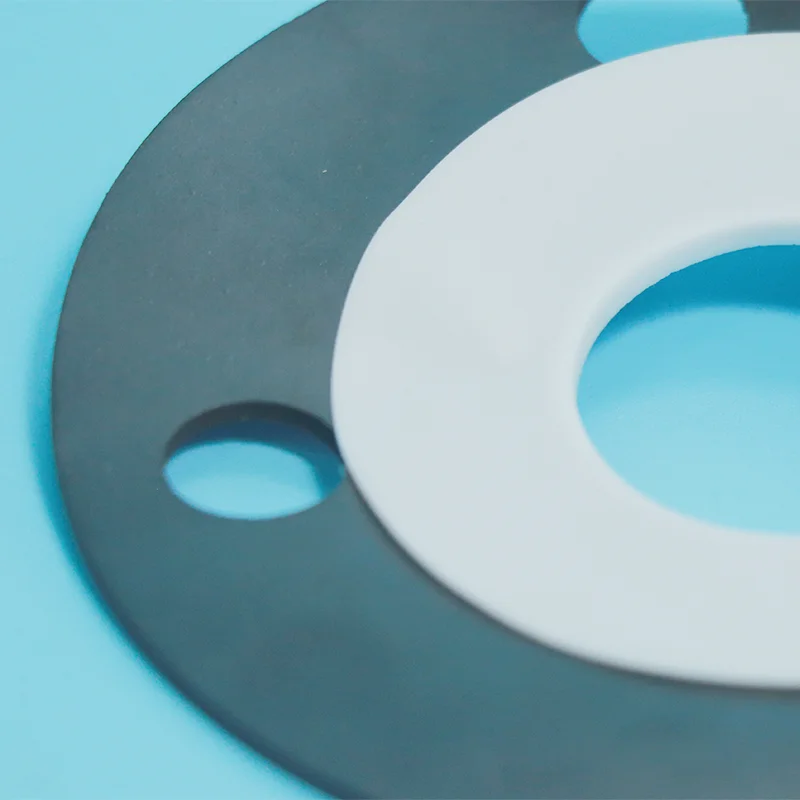

يتم تشكيل حشية المغلف PTFE من النوع B من كتلة PTFE إلى مقطع عرضي مربع، مما يغلف قلب الحشو بالكامل بدون شق. سلامة إغلاق أفضل من النوع A. تكلفة أقل من PTFE الصلب.
أرسل حجم الحافة والوسائط الخاصة بك إلى Taifno، فنحن شركة مصنعة محترفة ويمكننا تقديم حلول مخصصة.
تتكون الحشية المغلف PTFE من النوع B من غلاف خارجي من PTFE مصنوع من كتلة أو صفائح PTFE صلبة، وتغلف بالكامل قلب حشو ناعم. على عكس النوع A (الذي يحتوي على شق مقطوع من الحافة الخارجية)، يتم تشكيل النوع B باستخدام مقطع عرضي مربع ولا يحتوي على شق - يتم إغلاق قلب الحشو تمامًا داخل غلاف PTFE.
سترة PTFE: يتم تشكيلها من كتلة أو لوح PTFE في مقطع عرضي مربع، مما يغلف قلب الحشو بالكامل بدون شق مكشوف
قلب الحشو: المواد غير المعدنية مثل الألواح المطاطية غير الأسبستوسية أو الألياف المضغوطة أو الألواح المركبة من الجرافيت
البناء من النوع B: مغلف كامل بمقطع عرضي مربع مُشكل آليًا، بدون شق، بدون حشو مكشوف، سلامة إغلاق أفضل
لا يوجد شق: يتم إغلاق قلب الحشو تمامًا داخل غلاف PTFE، ولا توجد نقطة ضعف مكشوفة
سلامة أفضل للختم: يوفر البناء الآلي أداء إغلاق فائقًا مقارنة بالنوع أ
مطابقة القطر الداخلي: يمكن تشكيل القطر الداخلي ليتوافق مع تجويف الحافة، مما يمنع اضطراب التدفق ويقلل التآكل
|
ميزة |
النوع أ (شق) |
النوع ب (تشكيله) |
النوع C (المعدن المموج) |
PTFE الصلبة |
|
بناء |
شق من الحافة الخارجية |
مقطع عرضي مربع تشكيله |
إدراج المعدن المموج |
قطعة واحدة من مادة PTFE الصلبة |
|
الشق/نقطة الضعف |
نعم |
لا |
لا |
لا |
|
حشو الأساسية |
ناعمة غير معدنية |
ناعمة غير معدنية |
معدن (304/316 سس) |
لا شيء - PTFE الصلبة |
|
حد الضغط |
ما يصل إلى 4.0 ميجا باسكال |
ما يصل إلى 5.0 ميجا باسكال |
الأعلى |
ما يصل إلى 10.0 ميجاباسكال+ |
|
المقاومة الكيميائية |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
يكلف |
$ — الأكثر اقتصادا |
$$ |
$$$ |
$$$$ |
|
أفضل ل |
الضغط المنخفض، المواد الكيميائية العامة |
ضغط متوسط إلى مرتفع، خدمة حرجة |
الضغط العالي، الدراجات الحرارية |
أقصى مقاومة كيميائية، درجة نقاء عالية |
|
إذا كان طلبك... |
يختار... |
لماذا |
|
خدمة التآكل ذات الضغط المنخفض، والمواد الكيميائية العامة، واعية بالتكلفة |
النوع أ |
اقتصادية، مقاومة كيميائية جيدة |
|
ضغط متوسط إلى مرتفع، مواد كيميائية حرجة، سلامة إغلاق أفضل |
النوع ب |
لا يوجد شق، تغليف كامل، تكلفة أقل من PTFE الصلب |
|
الضغط العالي، التدوير الحراري، خطر الانفجار، القطر الكبير |
النوع ج |
يوفر النواة المعدنية زنبركًا خلفيًا |
|
مقاومة كيميائية نهائية، درجة نقاء عالية، لا يوجد خطر تخلل |
PTFE الصلبة |
لا يوجد قلب حشو، لا تخلل، أقصى قدر من النقاء |
|
صناعة |
طلب |
لماذا النوع ب |
|
المعالجة الكيميائية |
الشفاه ذات الضغط المتوسط والعالي، ووصلات المضخات، والأحماض، والمذيبات، والمواد الكاوية |
غلاف PTFE كامل، لا يوجد تعرض للحشو |
|
الصيدلانية |
معدات المعالجة المعقمة |
سترة PTFE الكاملة تمنع التلوث |
|
الأطعمة والمشروبات |
التوصيلات الصحية - متوافقة مع إدارة الغذاء والدواء |
PTFE غير لاصق، ومتوافق مع إدارة الغذاء والدواء |
|
النفط والغاز |
خطوط تآكل الضغط المتوسط |
مقاومة التآكل + موثوقية أفضل للختم |
|
المعلمة |
قيمة |
|
نطاق درجة الحرارة |
ما يصل إلى +200 درجة مئوية |
|
حد الضغط |
ما يصل إلى 5.0 ميجا باسكال (50 بار) |
|
نطاق الرقم الهيدروجيني |
0-14 — المقاومة الكيميائية العالمية |
|
بناء سترة PTFE |
تشكيله، مقطع عرضي مربع |
|
عامل الحشية (م) |
2.5 |
|
الحد الأدنى من إجهاد الجلوس (ص) |
20 ميجا باسكال |
|
نطاق الحجم |
ما يصل إلى DN500 (مستحسن) |
|
مادة |
سترة PTFE + قلب حشو غير معدني |
|
مادة الحشو |
أفضل ل |
حد درجة الحرارة |
|
صفائح مطاطية غير الأسبستوس |
خدمة كيميائية عامة |
ما يصل إلى +200 درجة مئوية |
|
الألياف المضغوطة |
ارتفاع درجة الحرارة، والانتعاش أفضل |
ما يصل إلى +250 درجة مئوية |
|
ورقة مركب الجرافيت |
ارتفاع درجة الحرارة، والتدوير الحراري |
ما يصل إلى +300 درجة مئوية |
|
حشو متوافق مع إدارة الغذاء والدواء |
التطبيقات الغذائية والصيدلانية |
ما يصل إلى +200 درجة مئوية |
في مصنع كبير للبتروكيماويات في شنغهاي، يعمل صمام خط أنابيب المخرج لضاغط غاز تكسير الإيثيلين (الفئة 300) في ظل ظروف خدمة تحتوي على H₂S مع التعرض للوسائط المسببة للتآكل، ودرجات الحرارة المرتفعة، وتقلبات الضغط، ودورات البدء والتوقف المتكررة. فقدت الحشيات الحلزونية الأصلية تدريجيًا أداء الختم أثناء التشغيل طويل الأمد بسبب تآكل مواد اللف ومكونات الحشو، مما يخلق مخاطر تسرب محتملة وزيادة متطلبات الصيانة.
ولمواجهة هذه التحديات، استبدل المصنع الحشيات الموجودة بحشوات مغلفة بمادة PTFE من النوع B. يتميز هذا التصميم بقلب حشو مرن مغلف بالكامل بطبقة PTFE، ويوفر مقاومة ممتازة لـ H₂S والأحماض والقلويات والمواد الكيميائية العدوانية الأخرى مع منع الاتصال المباشر بين وسط المعالجة ومواد الحشو الداخلية. يوفر القلب القابل للضغط أيضًا أداءً محسنًا للاسترداد، مما يسمح للحشية بالتعويض عن عدم انتظام الشفة وتقلبات الضغط أثناء التشغيل.
بعد التثبيت، حققت الحشيات المغلفة بـ PTFE من النوع B أداء إغلاق مستقر في تطبيق صمام مخرج ضاغط غاز وحدة تكسير الإيثيلين. طوال دورة التحول التي مدتها 4 سنوات، حافظ النظام على عدم التسرب، مما يدل على الموثوقية طويلة المدى لتقنية الحشية المغلفة بـ PTFE في تطبيقات الختم البتروكيماوية المطلوبة مع تقليل تكرار الصيانة وتحسين السلامة التشغيلية.
ج: حشية المغلف PTFE من النوع B عبارة عن سترة PTFE مُصنعة آليًا ذات مقطع عرضي مربع، وتغلف بالكامل قلب حشو ناعم بدون شق. يوفر الظرف الكامل سلامة إغلاق فائقة مقارنة بالنوع A (النوع المشقوق)، ولا يوجد قلب حشو مكشوف، ولا توجد نقطة ضعف محتملة. يمكن تشكيل القطر الداخلي ليتناسب مع تجويف الحافة، مما يمنع اضطراب التدفق.
استخدم النوع ب عندما: تحتاج إلى موثوقية إغلاق أفضل من النوع A لخدمة التآكل ذات الضغط المتوسط إلى العالي (حتى 5.0 ميجاباسكال) ولكنك لا ترغب في الدفع مقابل PTFE الصلب.
متى لا تستخدم النوع ب: تطبيقات الضغط المنخفض والحساسة للتكلفة حيث يكون النوع A كافيًا. بالنسبة للخدمة ذات الضغط العالي أو ذات القطر الكبير، فكر في النوع C. للحصول على نقاء كيميائي نهائي وعدم وجود خطر تخلل، فكر في استخدام PTFE الصلب.
ج: النوع ب (الظرف) يوفر مقاومة كيميائية من غلاف PTFE مع قابلية الانضغاط من قلب الحشو، بتكلفة أقل من PTFE الصلب.
ومع ذلك، يمكن مهاجمة قلب الحشو إذا تغلغلت الوسائط عبر غلاف PTFE مع مرور الوقت. توفر حشية PTFE الصلبة أقصى قدر من المقاومة الكيميائية والنقاء، ولا يوجد قلب حشو، ولا يوجد خطر تخلل.
لكنها تكلف أكثر بكثير وأقل مرونة (لا يوجد نواة حشو لتوفير الزنبرك الخلفي).
القاعدة السريعة:
خدمة الضغط المتوسط، واعية بالتكلفة، والتآكل → النوع ب.
الضغط العالي، عالى النقاء، الخدمة الحرجة، لا يوجد خطر تخلل مقبول → PTFE الصلبة.
ج: درجة حرارة: حتى +200 درجة مئوية.
ضغط: ما يصل إلى 5.0 ميجا باسكال (50 بار).
كيميائي: درجة الحموضة 0-14 مقاومة عالمية، غير متوافقة مع المعادن القلوية المنصهرة أو الفلور العنصري في درجات الحرارة العالية. يمكن أن تتخلل بعض المواد الكيميائية (حمض النيتريك والكلور وأكسيد الإيثيلين) PTFE مع مرور الوقت.
الأخطاء الشائعة:
(1) استخدام النوع ب في التطبيقات التي تتخلل فيها الوسائط PTFE: يمكن لبعض المواد الكيميائية أن تتخلل من خلال PTFE بمرور الوقت وتهاجم قلب الحشو، أو تستبدل الحشيات بانتظام أو تستخدم حشوات PTFE الصلبة.
(2) الإفراط في التشديد: قد يؤدي الضغط المفرط إلى إتلاف سترة PTFE، استخدم عزم الدوران المتحكم فيه.
(3) اختيار حجم خاطئ: يوصى باستخدام النوعين A وB للأحجام التي تصل إلى DN500، أما بالنسبة للأقطار الأكبر، فيفضل النوع C.
