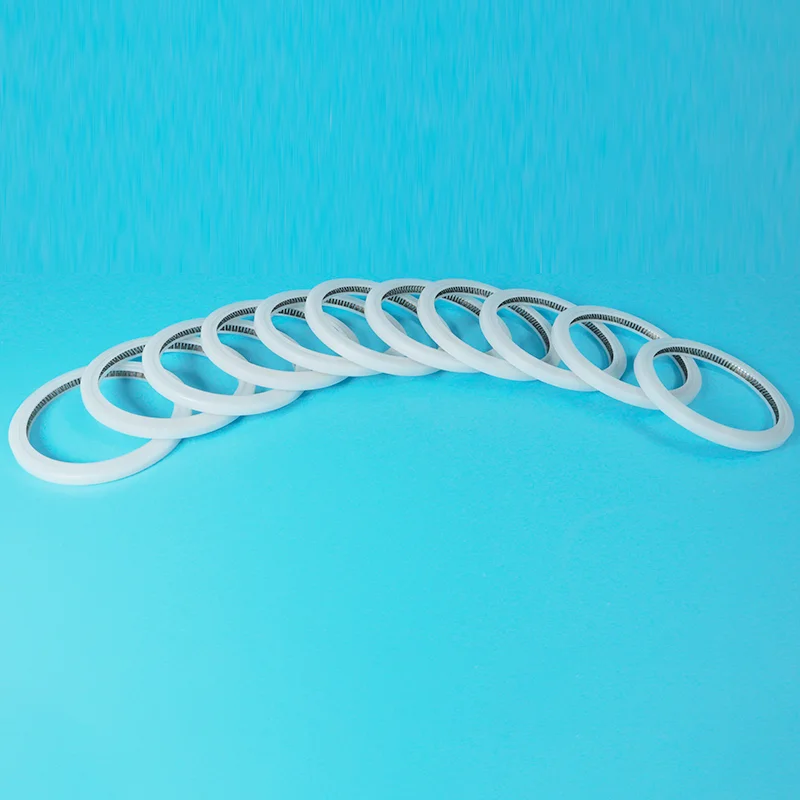

A ختم زنبركي من النوع Vتم تصميمه للحفاظ على أداء الختم الموثوق به عندما تواجه أختام المطاط الصناعي التقليدية الضغط أو درجة الحرارة أو التعرض للمواد الكيميائية أو التشغيل منخفض السرعة أو فترات طويلة من عدم النشاط. يعمل شكل الختم على شكل حرف V جنبًا إلى جنب مع مُنشط زنبركي داخلي للحفاظ على الاتصال بسطح التزاوج. يمكن لهذا التصميم أن يوفر أداء إغلاق مستقر عبر نطاق واسع من ظروف التشغيل الصناعية.
تشرح هذه المقالة كيفية عمل موانع التسرب الزنبركية النشطة من النوع V، وسبب أهمية تنشيط الزنبرك، وكيف يؤثر اختيار المواد والزنبرك على عمر الخدمة، وأين يتم استخدام هذه الأختام بشكل شائع، وكيفية تجنب مشكلات التثبيت والتشغيل الشائعة. كما يوفر أيضًا جدول مقارنة عمليًا وقائمة مرجعية لاستكشاف الأخطاء وإصلاحها للمهندسين وفرق الصيانة ومصنعي المعدات والمشترين الصناعيين.
إن الختم النابض المنشط من النوع V هو مكون مانع للتسرب دقيق يجمع بين شكل الختم على شكل حرف V وعنصر الزنبرك. يتم تصنيع الختم عادةً من بوليمر عالي الأداء مثل PTFE أو مركب PTFE المعدل، بينما يوفر الزنبرك تحميلًا شعاعيًا أو محوريًا مستمرًا على سطح الختم.
على عكس الختم المطاطي التقليدي الذي يعتمد إلى حد كبير على مرونته الخاصة للحفاظ على ملامسة الختم، يستخدم الختم النابض النشط آلية تنشيط مستقلة. وهذا يجعل التصميم مفيدًا بشكل خاص عندما تكون مادة الختم ذات مرونة محدودة أو عندما تعمل المعدات في ظل ظروف حرارية أو كيميائية أو ميكانيكية صعبة.
يمكن أيضًا تصميم المظهر الجانبي على شكل حرف V للتحكم في ضغط التلامس واستيعاب الأشكال الهندسية المحددة للتركيب. اعتمادًا على التطبيق، قد يتم تصميم الختم للختم الثابت، أو الحركة الترددية، أو الحركة الدوارة، أو ظروف الضغط المتخصصة.
يعد الزنبرك أحد أهم العناصر الوظيفية لنظام الختم. عندما يتم تثبيت الختم، يولد الزنبرك قوة اتصال أولية بين شفة الختم وسطح التزاوج. تساعد هذه القوة على سد الفجوات الصغيرة والحفاظ على الاتصال قبل أن يتم تثبيت ضغط النظام بالكامل.
عندما يزيد ضغط النظام الداخلي، يمكن أن يؤثر الضغط على ملف الختم ويحسن قوة الاتصال في منطقة الختم. يسمح هذا المزيج من قوة الزنبرك وضغط النظام للختم بالحفاظ على واجهة إغلاق مستقرة عبر ظروف التشغيل المتغيرة.
يجب تحديد تكوين الربيع وفقًا للتطبيق. يمكن أن توفر تصميمات النوابض المختلفة خصائص حمل مختلفة وسلوك احتكاك ومقاومة للبيئات الكيميائية أو الحرارية.
تؤثر هندسة الختم النابض النشط من النوع V بشكل مباشر على كيفية توزيع قوة الختم. يمكن للملف الجانبي المصمم جيدًا إنشاء اتصال متحكم فيه على طول سطح الختم دون توليد احتكاك غير ضروري.
هذا التوازن مهم بشكل خاص في التطبيقات الديناميكية. يمكن أن يؤدي ضغط التلامس المفرط إلى زيادة الاحتكاك وتوليد الحرارة، بينما قد يؤدي ضغط التلامس غير الكافي إلى التسرب. يوفر الهيكل على شكل حرف V أساسًا مفيدًا لتخصيص ملف الختم وفقًا لمتطلبات تشغيل المعدات.
| ميزة التصميم | الدور الوظيفي | الفائدة المحتملة |
|---|---|---|
| الملف الشخصي على شكل حرف V | يتحكم في ختم الاتصال | قوة الختم المتوازنة |
| منشط الربيع | يحافظ على ضغط الاتصال | تحسين الختم الضغط المنخفض |
| سترة بوليمر | يفصل الوسيط عن الأجهزة | المقاومة الكيميائية ودرجة الحرارة |
غالبًا ما يتم اختيار الأختام النابضة النشطة عندما لا يتمكن مانع التسرب المطاطي التقليدي من توفير المجموعة المطلوبة من المقاومة الكيميائية، والقدرة على درجة الحرارة، والاحتكاك المنخفض، واستقرار الأبعاد.
يمكن للمواد المعتمدة على PTFE أن توفر مقاومة ممتازة للعديد من المواد الكيميائية العدوانية وسوائل المعالجة.
يمكن لمركبات البوليمر المتخصصة أن تدعم التطبيقات التي تنطوي على درجات حرارة مرتفعة أو سريعة التغير.
يمكن لمركبات PTFE المختارة بشكل صحيح أن تقلل الاحتكاك والتآكل في أنظمة الختم الديناميكية.
يعوض الزنبرك بعض التغييرات في ملامسة الختم أثناء عمل الختم بمرور الوقت.
هذه المزايا لا تعني أن كل ختم نابض نشط مناسب لكل بيئة. إن الاختيار الصحيح للمواد، وتصميم الأخدود، والانتهاء من السطح، وتقييم الضغط، ونطاق درجة الحرارة، والتركيب لا يقل أهمية.
يجب أن يبدأ اختيار المواد بظروف التشغيل الفعلية بدلاً من شكل الختم وحده. يجب أن تتحمل سترة البوليمر وسط العملية ودرجة الحرارة والضغط والاحتكاك والحركة المتوقعة.
| مادة | القوة النموذجية | اعتبارات مشتركة |
|---|---|---|
| عذراء PTFE | مقاومة كيميائية ممتازة واحتكاك منخفض | قد يتطلب تعزيزًا لظروف التآكل الصعبة |
| مملوء بالكربون PTFE | تحسين التآكل واستقرار الأبعاد | يجب التحقق من توافق المركب بعناية |
| مملوء بالزجاج PTFE | تحسين خصائص الضغط والتآكل | قد يزيد من تآكل سطح التزاوج في بعض الأنظمة الديناميكية |
| المركبات القائمة على نظرة خاطفة | أداء ميكانيكي ودرجة حرارة عالية | ارتفاع تكلفة المواد والمعالجة الخاصة بالتطبيقات |
مادة الربيع مهمة أيضًا. يمكن اعتبار الفولاذ المقاوم للصدأ والسبائك المقاومة للتآكل وغيرها من المواد الزنبركية المتخصصة اعتمادًا على البيئة الكيميائية ودرجة الحرارة ومقاومة التعب المطلوبة.
يعد اختيار الختم بالحجم الاسمي وحده أحد الأسباب الأكثر شيوعًا لضعف أداء الختم. يجب على المهندسين تقييم بيئة التشغيل الكاملة.
إن الجمع بين أداء البوليمر وتنشيط الزنبرك يسمح للأختام النابضة من النوع V بخدمة مجموعة واسعة من التطبيقات الصناعية.
في التطبيقات شديدة المتطلبات، يجب التحقق من صحة الختم في ظل ظروف تشغيل تمثيلية بدلاً من اختياره فقط من وصف الكتالوج.
يمكن أن تكون الحلقة الدائرية المطاطية التقليدية حلاً اقتصاديًا وفعالاً للغاية للعديد من التطبيقات. ومع ذلك، تصبح التصميمات النابضية النشطة جذابة عندما تتجاوز ظروف التشغيل القدرات العملية للأختام المطاطية القياسية.
| عامل | ختم المطاط الصناعي التقليدي | ختم زنبركي من النوع V |
|---|---|---|
| مرونة | يعتمد بقوة على خصائص المطاط الصناعي | يوفر الربيع تنشيطًا إضافيًا |
| المقاومة الكيميائية | يعتمد بقوة على نوع المطاط الصناعي | يمكن أن يكون ممتازًا مع مركبات PTFE المناسبة |
| احتكاك | يختلف مع المواد والتشحيم | يمكن أن تكون منخفضة مع مركبات البوليمر المناسبة |
| القدرة على درجة الحرارة | تعتمد على المواد | تتوفر خيارات البوليمر ذات درجة الحرارة العالية |
| مرونة التصميم | الملفات الشخصية القياسية متاحة على نطاق واسع | يمكن أن تكون الملامح والمواد والينابيع خاصة بالتطبيق |
حتى الختم النابض المنشط عالي الجودة من النوع V يمكن أن يفشل قبل الأوان إذا أدت عملية التثبيت إلى إتلاف حافة الختم أو وضع الختم تحت ضغط ميكانيكي غير مناسب.
بالنسبة للمعدات الديناميكية، تعتبر حالة سطح العمود أو التجويف ذات أهمية خاصة. يمكن أن تؤدي الخدوش أو الخشونة المفرطة أو علامات الآلات الحادة أو التلوث إلى إنشاء مسارات تسرب وتسريع تآكل الختم.
| مشكلة | السبب المحتمل | الفحص الموصى به |
|---|---|---|
| تسرب | أبعاد خاطئة، شفة تالفة، طاقة غير كافية | تحقق من الأخدود وملف الختم والربيع والتجميع |
| احتكاك عالي | قوة الاتصال المفرطة، وسوء التشحيم، والمواد غير مناسبة | قم بمراجعة حمل الزنبرك والمواد والسرعة والتشطيب السطحي |
| ارتداء سريع | سطح التزاوج الخام أو وسائل الإعلام الكاشطة | فحص حالة السطح وتوافق المواد |
| ضرر النتوء | التخليص المفرط أو الضغط | مراجعة الضغط والفجوة والتصميم الاحتياطي ومواد الختم |
| تشوه الختم | التثبيت غير الصحيح أو التعرض لدرجة الحرارة | فحص إجراءات التجميع والظروف الحرارية |
إن اختيار المورد هو أكثر من مجرد مقارنة أسعار الوحدات. يجب أن يكون شريك الختم الذي يمكن الاعتماد عليه قادرًا على فهم التطبيق والتوصية بالمواد المناسبة والحفاظ على اتساق الأبعاد وتقديم الدعم الفني عند حدوث مشكلات.
نينغبو Taifno PTFE للمنتجات البلاستيكية المحدودةتركز على منتجات الختم والمنتجات البلاستيكية القائمة على PTFE ويمكنها توفير حلول موجهة للتطبيق للعملاء الذين يحتاجون إلى مكونات مانعة للتسرب مخصصة. بالنسبة للمشترين الصناعيين، فإن العمل مباشرة مع الشركة المصنعة يمكن أن يبسط التواصل حول المواد والأبعاد والملفات الشخصية ومتطلبات الإنتاج.
ما هي الوظيفة الأساسية للختم النابض النشط من النوع V؟
وتتمثل وظيفتها الأساسية في الحفاظ على واجهة مانعة للتسرب يمكن التحكم فيها بين سطحين متزاوجين. توفر سترة البوليمر حاجزًا مانعًا للتسرب بينما يوفر الزنبرك قوة تنشيط مستمرة.
هل الأختام النابضية النشطة من النوع V مناسبة للتطبيقات الديناميكية؟
نعم. اعتمادًا على المظهر الجانبي والمواد وتكوين الزنبرك والسرعة والضغط وحالة السطح، يمكن تصميمها للتطبيقات الترددية أو الدوارة.
لماذا يتم استخدام PTFE بشكل شائع في الأختام النابضة النشطة؟
يوفر PTFE احتكاكًا منخفضًا ومقاومة قوية للعديد من المواد الكيميائية. يمكن أيضًا تصميم مركبات PTFE المختلفة لتحسين مقاومة التآكل والصلابة واستقرار الأبعاد.
هل يمكن تخصيص الختم النابض المنشط من النوع V؟
نعم. يمكن أن يتضمن التخصيص الأبعاد، وملف الختم، ومركب البوليمر، والمواد الزنبركية، وتكوين الزنبرك، والمتطلبات الأخرى الخاصة بالتطبيقات.
ما هي المعلومات التي يجب أن أقدمها عند طلب عرض أسعار الختم؟
يجب توفير أبعاد الختم، وأبعاد الأخدود إذا كانت متوفرة، وضغط التشغيل، ودرجة الحرارة، ونوع الحركة والسرعة، ووسط الختم، ومواد العمود أو التجويف، وتشطيب السطح، وظروف الخدمة المتوقعة. يمكن للرسومات أو عينات الختم الموجودة أيضًا أن تجعل عملية الاختيار أكثر دقة.
ما هو السبب الأكثر شيوعا لفشل الختم المبكر؟
يمكن أن ينجم الفشل المبكر عن الحجم غير الصحيح، أو المواد غير المتوافقة، أو الخلوص الزائد، أو سوء تشطيب السطح، أو التثبيت غير المناسب، أو التحميل الزنبركي غير المناسب، أو ظروف التشغيل خارج نطاق التصميم.
يمكن أن يكون الختم النابض المنشط من النوع V حلاً فعالاً للغاية عندما يتطلب التطبيق قوة إغلاق محكمة، واحتكاكًا منخفضًا، ومقاومة كيميائية، ومقاومة درجات الحرارة، وأداء موثوقًا في ظل ظروف التشغيل المتغيرة. يعمل شكل الختم على شكل V والمنشط الزنبركي معًا للحفاظ على الاتصال مع استيعاب قيود مواد الختم الأقل مرونة.
ومع ذلك، فإن الختم نفسه ليس سوى جزء واحد من نظام الختم الكامل. الاختيار الصحيح للمواد، وتكوين الزنبرك، وهندسة الأخدود، والضغط، ودرجة الحرارة، والانتهاء من السطح، والتخليص، والتركيب، وسرعة التشغيل كلها تؤثر على الأداء النهائي.
بالنسبة لمصنعي المعدات وفرق الصيانة والموزعين والمشترين الصناعيين، فإن اختيار الختم النابض المنشط من النوع V المناسب يجب أن يبدأ بمتطلبات التطبيق بدلاً من مجرد اختيار الحجم القياسي. يمكن للمصنع ذو الخبرة الفنية أن يساعد في تحويل معلمات التشغيل هذه إلى حل عملي للختم.
