A حشية PTFE موسعة مكسوة بالمعدنيجمع بين المقاومة الكيميائية والتوافق مع PTFE الموسع مع الدعم الهيكلي للطبقة المعدنية. تم تصميم هذا البناء لبيئات الختم الصعبة حيث قد تحتاج حشوات PTFE الناعمة التقليدية إلى ثبات إضافي للأبعاد أو تعزيز ميكانيكي. من خلال مطابقة الطبقة المعدنية، ودرجة PTFE الموسعة، وأبعاد الحشية، وتصميم الحافة، ودرجة الحرارة، والضغط، ووسط المعالجة، يمكن للمشترين تحقيق حل مانع للتسرب أكثر موثوقية. يشرح هذا الدليل كيفية عمل البناء، وأين يكون مفيدًا، وما يجب مراعاته أثناء الاختيار، وكيف يمكن لشركة Ningbo Taifno PTFE Plastic Products Co., Ltd. دعم متطلبات ختم PTFE المخصصة.

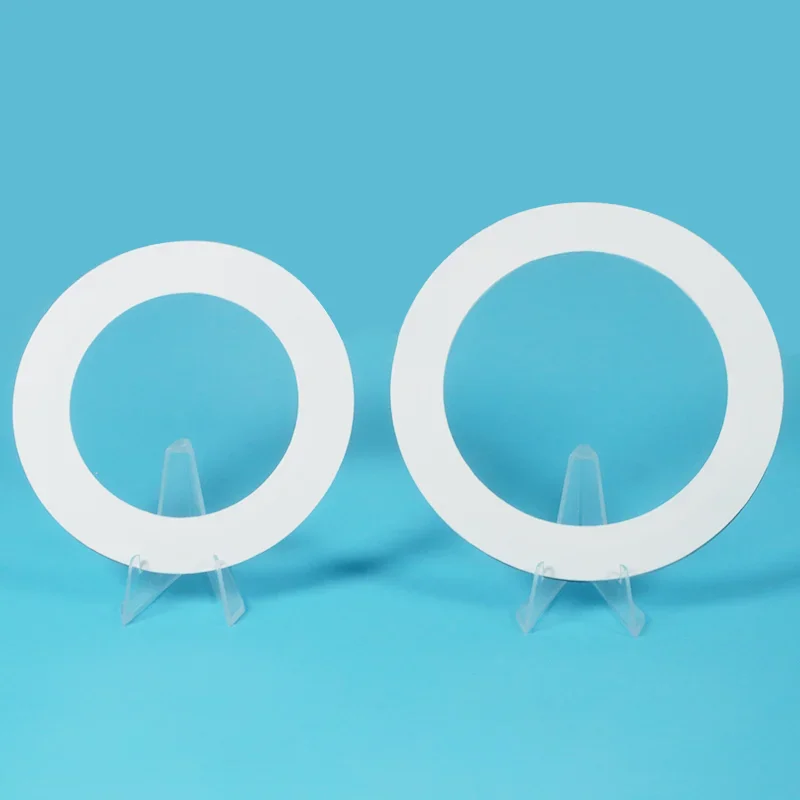

A حشية PTFE موسعة مكسوة بالمعدنعبارة عن مكون مانع للتسرب مركب يجمع بين طبقة بولي تترافلوروإيثيلين موسعة مع تقوية معدنية أو هيكل كسوة. الغرض من هذا المزيج واضح ومباشر: الجمع بين خصائص الختم الخاصة بـ PTFE الموسع مع الدعم الميكانيكي الإضافي من المعدن.
يتم تقدير PTFE الموسع لهيكله القابل للضغط للغاية وقدرته على التوافق مع المخالفات السطحية. على عكس صفائح PTFE الصلبة، فإن هيكلها الموسع يمكن أن يتكيف بسهولة أكبر مع العيوب الموجودة على أوجه الفلنجة. أظهرت الأبحاث التي أجريت على مواد حشية PTFE الموسعة قابلية عالية للانضغاط وأداء إغلاق قوي، مع فحص أيضًا استرخاء الزحف، والاسترداد، والاحتفاظ بعزم الدوران، ونفاذية الغاز.
يوفر المكون المعدني مجموعة مختلفة من الخصائص. يمكن أن يساعد في تعزيز الحشية، وتحسين استقرار الأبعاد، ودعم هيكل الختم عندما يتضمن التطبيق ظروفًا ميكانيكية صعبة. وبالتالي، لا يعتمد الأداء النهائي على مادة PTFE فحسب، بل يعتمد أيضًا على نوع المعدن، والسمك، والهندسة، وملف الحشية، وحالة الحافة، وظروف الخدمة.
يمكن أن يختلف بناء حشية PTFE المكسوة بالمعدن وفقًا للتطبيق المقصود. يشتمل التصميم النموذجي على عنصر مانع للتسرب PTFE موسع مع طبقة تقوية معدنية. يمكن اختيار تصميمات مختلفة وفقًا لأبعاد الفلنجة، وظروف الضغط، ودرجة الحرارة، والتعرض للمواد الكيميائية، والخصائص الميكانيكية المطلوبة.
يوفر المقاومة الكيميائية، والانضغاط، وخصائص الاحتكاك المنخفض، والتوافق مع سطح الحافة.
يوفر تعزيزًا هيكليًا إضافيًا واستقرارًا للأبعاد حيث يتطلب التطبيق بنية مانعة للتسرب أكثر دعمًا.
ينقل الضغط إلى الحشية ويحدد مدى فعالية الحشية في ملء المخالفات السطحية.
يعد هذا النهج المركب مفيدًا بشكل خاص عندما يتطلب تطبيق الختم أكثر من التوافق الكيميائي وحده. يجب أن تحافظ الحشية على ضغط اتصال كافٍ طوال فترة خدمتها، وأن تستوعب عيوب السطح، وأن تظل متوافقة مع وسط المعالجة.
نادراً ما يتعلق اختيار الحشية بخاصية واحدة. عادةً ما يحتاج المشترون الصناعيون إلى تحقيق التوازن بين التوافق الكيميائي ودرجة الحرارة والضغط وحالة الفلنجة ومتطلبات التثبيت وعمر الخدمة وتكاليف الصيانة. يمكن لحشية PTFE الموسعة المكسوة بالمعدن معالجة العديد من هذه الاعتبارات ضمن تصميم مركب واحد.
تشتهر مادة PTFE بمقاومتها الواسعة للمواد الكيميائية العدوانية. وهذا يجعل PTFE الموسع مناسبًا للعديد من بيئات المعالجة الكيميائية التي تتضمن السوائل المسببة للتآكل والغازات والمذيبات والأحماض والقلويات. ومع ذلك، يجب دائمًا تأكيد التوافق بالنسبة للوسط الفعلي والتركيز ودرجة الحرارة وظروف التشغيل بدلاً من افتراض التوافق العالمي.
واحدة من المزايا الرئيسية لـ PTFE الموسعة هي قدرتها على التوافق مع مخالفات سطح الحافة. يمكن أن تكون هذه الخاصية مفيدة بشكل خاص عندما لا تكون أسطح الغلق سلسة تمامًا أو عندما تتعرض المعدات للتآكل أثناء التشغيل على المدى الطويل.
يمكن أن يوفر المكون المعدني دعمًا هيكليًا إضافيًا مقارنةً بعنصر الختم الناعم PTFE المستخدم بمفرده. يمكن أن يكون هذا مفيدًا عندما يكون استقرار الأبعاد والمتانة الميكانيكية من اعتبارات التصميم المهمة.
نظرًا لأن الحشية تجمع بين خصائص المواد المختلفة، يمكن للمهندسين تصميم هيكل الختم حول بيئة التشغيل الفعلية بدلاً من الاعتماد على خاصية مادة واحدة. يمكن أن يساعد التكوين الصحيح في معالجة الأشكال الهندسية الصعبة وظروف العملية.
يمكن أن يؤدي التسرب إلى انقطاع الإنتاج، وفقدان المنتج، وتلوث المعدات، وأعمال الصيانة. يمكن أن تساعد الحشية المختارة بشكل صحيح والمثبتة بشكل صحيح في تقليل هذه المخاطر من خلال الحفاظ على الختم الفعال طوال فترة الخدمة المقصودة.
إن الجمع بين PTFE الموسع والتعزيز المعدني يجعل مفهوم الحشية هذا مناسبًا للأنظمة الصناعية حيث تعد المقاومة الكيميائية والاستقرار الميكانيكي أمرًا مهمًا. يجب دائمًا تأكيد الملاءمة الفعلية مقابل مواصفات التشغيل الكاملة.
| صناعة | مناطق الختم النموذجية | الاعتبارات الرئيسية |
|---|---|---|
| المعالجة الكيميائية | خطوط الأنابيب والمفاعلات والصمامات والأوعية | التوافق الكيميائي والتحكم في التسرب |
| البتروكيماويات | الشفاه، معدات العمليات، الأنابيب | درجة الحرارة والضغط والتوافق مع الوسائط |
| الصيدلانية | خطوط المعالجة والمعدات | نقاء المواد ومتطلبات التنظيف |
| تجهيز الأغذية | معدات الأنابيب والمعالجة | المتطلبات التنظيمية والمادية |
| توليد الطاقة | المبادلات الحرارية والأنابيب والمعدات | ركوب الدراجات الحرارية واستقرار الشفة |
| أشباه الموصلات | أنظمة توصيل الغاز والمواد الكيميائية | النظافة وتوافق العمليات |
من الأخطاء الشائعة في الشراء اختيار الحشية بناءً على الحجم الاسمي أو اسم المادة فقط. النهج الأكثر موثوقية هو تقييم بيئة الختم الكاملة.
| عامل الاختيار | المعلومات التي يجب تقديمها |
|---|---|
| واسطة | الاسم الكيميائي والتركيز والحالة الفيزيائية |
| درجة حرارة | درجات حرارة التشغيل العادية والحد الأدنى والحد الأقصى |
| ضغط | العمل وضغط الذروة المحتمل |
| شفة | النوع والأبعاد والمواد وحالة السطح |
| طوقا | السماكة والملف الشخصي والأبعاد ومتطلبات التعزيز |
حتى الحشية عالية الأداء يمكن أن تفشل إذا كانت ظروف التثبيت غير مناسبة. يجب فحص وجوه الحافة وتنظيفها قبل التجميع. يجب معالجة الجسيمات الأجنبية وبقايا الحشية القديمة ومنتجات التآكل والأضرار السطحية قبل تركيب الحشية الجديدة.
وينبغي أيضا تجنب الضغط المفرط. يعتمد حمل التجميع الصحيح على بنية الحشية وتصميم الحافة ونظام البراغي وظروف التشغيل. بالنسبة للمعدات الهامة، يجب أن تكون للحسابات الهندسية وتوصيات التثبيت الخاصة بالشركة المصنعة الأولوية على قيم عزم الدوران العامة.
مواد الحشية المختلفة تحل مشاكل الختم المختلفة. توفر المقارنة التالية نقطة بداية عملية وليست بديلاً للتقييم الهندسي الخاص بالتطبيقات.
| نوع المادة | القوة الرئيسية | القيود المحتملة | الاعتبار النموذجي |
|---|---|---|---|
| عذراء PTFE | المقاومة الكيميائية والنقاء | سلوك الزحف والأبعاد تحت الحمل المستمر | خدمات نظيفة ومتطلبة كيميائيًا |
| PTFE الموسع | المطابقة والختم | متطلبات الضغط الخاصة بالتطبيق | أسطح شفة غير منتظمة أو متطلبة |
| معدن مغطى بـ ePTFE | خصائص الختم PTFE بالإضافة إلى التعزيز | يتطلب مطابقة المواد والتصميم بعناية | التطبيقات التي تتطلب كلاً من التوافق والدعم الهيكلي |
| الجرح الحلزوني | تطبيقات واسعة للضغط ودرجة الحرارة الصناعية | حالة الشفة والتركيب مهمة | عملية الأنابيب والمعدات |
تشمل الأسباب المحتملة عدم كفاية ضغط الحشية، أو تلف أسطح الفلنجة، أو أبعاد الحشية غير الصحيحة، أو التحميل غير المتساوي للمسمار، أو اختيار المواد غير المناسبة.
مراجعة سمك الحشية وإجراءات المناولة والمحاذاة ومستوى الضغط والمتطلبات الميكانيكية للمفصل.
تأكد من وسط العملية الفعلي ودرجة حرارة التشغيل مقابل درجة PTFE المحددة والتعزيز المعدني قبل الإنتاج.
انظر إلى ما هو أبعد من الحشية نفسها. يمكن أن يؤثر التدوير الحراري، وحركة الشفة، واسترخاء البراغي، والاهتزاز، وتغيرات الضغط، وجودة التثبيت على متانة الختم.
أبعاد الحشية القياسية ليست دائمًا كافية للمعدات الصناعية المتخصصة. قد تتطلب الأوعية الكبيرة، والفلنجات غير القياسية، والآلات المخصصة، وأنظمة المعالجة أقطارًا داخلية وخارجية محددة، أو سماكات، أو مقاطع جانبية، أو تكوينات ثقب الترباس، أو مجموعات مواد.
نينغبو Taifno PTFE للمنتجات البلاستيكية المحدودةتركز على المنتجات القائمة على PTFE وحلول الختم المخصصة للتطبيقات الصناعية. بالنسبة للمشترين الذين يبحثون عن حشية PTFE الموسعة المكسوة بالمعدن، فإن توفير المعلومات الفنية الكاملة يمكن أن يجعل عملية المواصفات أكثر كفاءة.
بالنسبة لفرق المشتريات الصناعية وتصنيع المعدات الأصلية، يمكن أن يساعد الإنتاج المخصص أيضًا في تقليل الحاجة إلى التعديل الميداني. عندما يتم تطوير أبعاد الحشية وبنيتها حول المعدات الفعلية، يمكن أن تصبح عمليات الشراء والتركيب والاستبدال أكثر اتساقًا.
والغرض منه هو الجمع بين خصائص الختم الخاصة بـ PTFE الموسع مع الدعم الهيكلي الإضافي للمكون المعدني. يجب اختيار البناء الدقيق وفقًا للتطبيق.
يحتوي PTFE الموسع على هيكل عالي الرجفان يوفر قابلية عالية للانضغاط والتوافق. هذه الخصائص يمكن أن تساعدها على استيعاب مخالفات سطح الحافة بشكل أكثر فعالية من صفائح PTFE الصلبة في التطبيقات المناسبة.
يوفر PTFE مقاومة كيميائية واسعة النطاق، ولكن التوافق يعتمد على المادة الكيميائية المحددة والتركيز ودرجة الحرارة ووقت التعرض والمعادن المستخدمة في الهيكل المركب. ولذلك ينبغي تأكيد التوافق الخاص بالتطبيق قبل الاختيار.
نعم. يمكن أخذ الأبعاد المخصصة، والسمك، والمقاطع، ومواد التعزيز، ومعلمات التصميم الأخرى في الاعتبار وفقًا لقدرة التصنيع ومتطلبات التطبيق.
يجب على المشترين تقديم رسم الحشية أو الأبعاد، ونوع الحافة، ومتطلبات المواد، ودرجة حرارة التشغيل، وضغط التشغيل، ووسط المعالجة، والكمية، وأي متطلبات شهادة أو اختبار قابلة للتطبيق.
ابدأ باختيار المواد الصحيحة وأبعاد الحشية، ثم تأكد من إعداد الحافة بشكل صحيح، وتحديد المواقع بدقة، وتحميل الترباس بشكل موحد، والضغط المناسب. ينبغي النظر في التصميم المشترك الكامل بدلاً من التعامل مع الحشية كمكون معزول.
A حشية PTFE موسعة مكسوة بالمعدنتم تصميمه حول مزيج عملي من خصائص الختم والهيكلية. يساهم PTFE الموسع في المقاومة الكيميائية، والمرونة، والانضغاط، وتوافق السطح، في حين أن المكون المعدني يمكن أن يوفر تعزيزًا ميكانيكيًا إضافيًا واستقرار الأبعاد.
لا ينبغي أبدًا اختيار الحشية المناسبة باسم المادة وحدها. وسط المعالجة، ودرجة الحرارة، والضغط، وحالة الحافة، وأبعاد الحشية، والتوافق المعدني، وطريقة التثبيت، والمتطلبات التنظيمية، كلها تؤثر على المواصفات النهائية. يمكن أن يساعد التقييم الدقيق لهذه العوامل المشترين الصناعيين على تقليل مخاطر التسرب وتحقيق أداء إغلاق أكثر اتساقًا.
لمصنعي معدات OEM والموزعين وفرق الصيانة ومحترفي المشتريات الصناعية الذين يبحثون عن مكونات ختم PTFE مخصصة،نينغبو Taifno PTFE للمنتجات البلاستيكية المحدودةيمكن أن تدعم متطلبات المنتج الخاصة بالتطبيقات وحلول الحشيات المخصصة.
هل تحتاج إلى حشية PTFE موسعة مكسوة بالمعدن مخصصة لمعداتك؟
قم بمشاركة الرسم والأبعاد وظروف التشغيل ومتطلبات المواد مع شركة Ningbo Taifno PTFE Plastic Products Co., Ltd. لمناقشة حل الختم المناسب.اتصل بنالمتطلبات حشية PTFE المخصصة ودعم الختم الصناعي.
