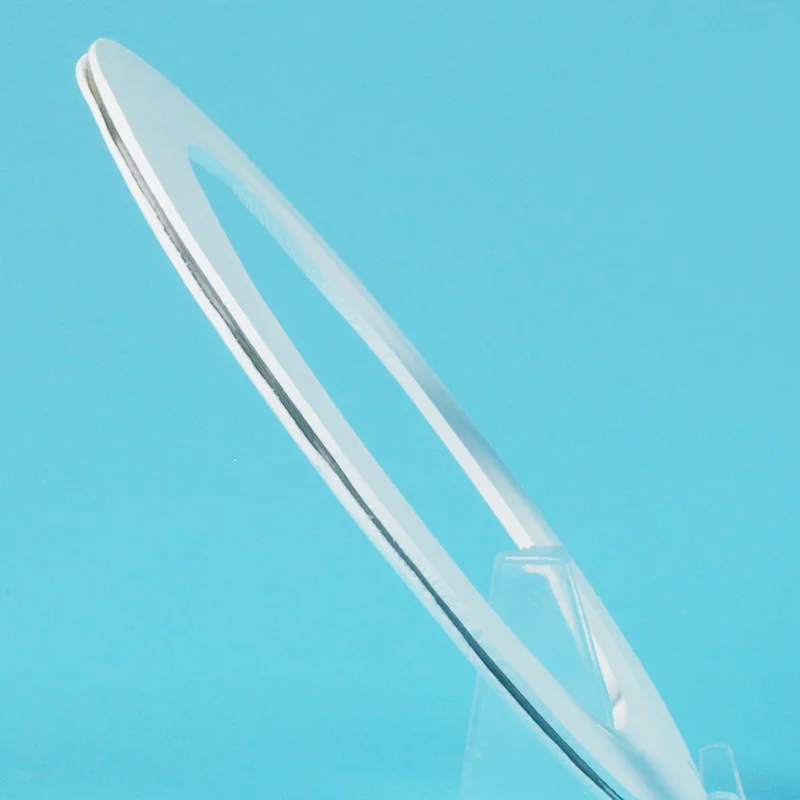

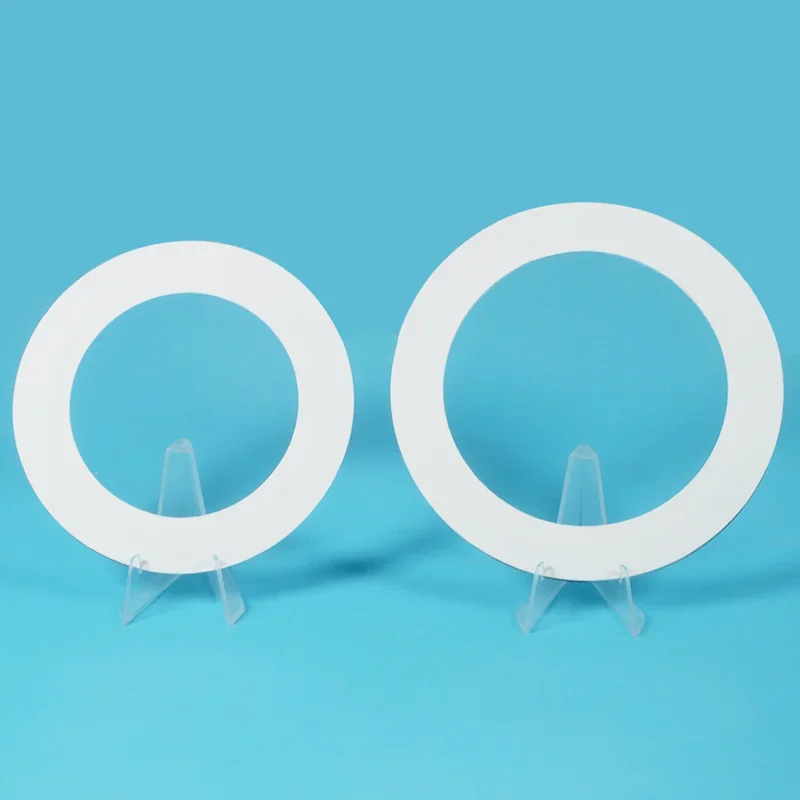

حشية PTFE موسعة مكسوة بالمعدن

قد تفتقر حشوات PTFE القياسية إلى القوة الميكانيكية الكافية تحت الضغط العالي، في حين يمكن أن تتحلل الحشيات المطاطية في الوسائط الكيميائية العدوانية. قد تعاني أيضًا حشوات غلاف PTFE التقليدية ذات طبقات السترات الفضفاضة من الطي أو التعرض للحشو أو تلف التثبيت.

تعمل حشية PTFE الموسعة المكسوة بالمعدن على حل هذه القيود من خلال قلب مموج من الفولاذ المقاوم للصدأ مغلف بالكامل بواسطة PTFE الموسع (ePTFE)، مما يخلق هيكلًا من قطعة واحدة مربوطًا بدون حشو مكشوف.

يوفر قلب الفولاذ المقاوم للصدأ مقاومة للانفجار، والدعم الهيكلي، واستعادة الزنبرك الخلفي، في حين توفر طبقة PTFE الموسعة مقاومة كيميائية ممتازة وقابلية ضغط عالية لإغلاق الشفاه غير المستوية أو الحساسة مع عزم دوران منخفض.

مع الأداء من -196 درجة مئوية إلى +200 درجة مئوية، وإمكانية الضغط حتى 210 بار، ودرجة الحموضة 0-14 المقاومة الكيميائية، تم تصميمه للضغط العالي، والتدوير الحراري، وتطبيقات الختم الكيميائية الصعبة.

كيف تم تصميم حشية PTFE المكسوة بالمعدن من أجل إحكام موثوق به؟

تجمع حشية PTFE الموسعة المصنوعة من المعدن بين قلب تقوية من الفولاذ المقاوم للصدأ المموج وطبقة خارجية PTFE (ePTFE) موسعة مرتبطة بالكامل. يدمج هذا التصميم المركب القوة الميكانيكية للمعدن مع المرونة والمقاومة الكيميائية لـ ePTFE، مما يوفر أداء إغلاق مستقر في التطبيقات الصعبة.

هيكل الختم يشمل:

1. الفولاذ المقاوم للصدأ المموج الأساسية: تعمل الحشوة المعدنية الداخلية كطبقة تقوية، مما يوفر استعادة الزنبرك الخلفي، ومقاومة الانفجار، والثبات الهيكلي أثناء تشغيل الضغط العالي ودورة الضغط.

2. سترة PTFE الموسعة: تتوافق طبقة PTFE الناعمة المسامية الدقيقة مع أسطح الفلنجات غير المستوية وتحافظ على أداء الختم تحت أحمال الترباس المنخفضة، مما يجعلها مناسبة لأنظمة الفلنجات المبطنة بالزجاج والبلاستيك وغيرها من أنظمة الفلنجات الحساسة.

3. البناء المستعبدين من قطعة واحدة: على عكس حشوات الظرف التقليدية ذات طبقات PTFE المنفصلة التي قد تتحرك أو تطوى أثناء التثبيت، فإن سترة ePTFE مرتبطة بشكل دائم بالقلب المعدني. وهذا يمنع الحشو المكشوف، وتلف التثبيت، وفشل الختم.

لماذا تختار حشية PTFE الموسعة المكسوة بالمعدن؟

تم تصميم حشية PTFE الموسعة ذات الغطاء المعدني للتغلب على قيود مواد الختم التقليدية من خلال الجمع بين مرونة ePTFE وتعزيز الفولاذ المقاوم للصدأ.

1. موثوقية الضغط العالي

على عكس مواد PTFE القياسية التي قد تزحف أو تنبثق تحت الضغط، يوفر القلب المعدني الداخلي دعمًا هيكليًا ومقاومة للانفجار من أجل ثبات الختم على المدى الطويل.

2. مقاومة كيميائية متفوقة

الطبقة الخارجية من ePTFE خاملة كيميائيًا وتوفر مقاومة عالمية عبر وسائط الرقم الهيدروجيني 0-14، مما يتجنب مشكلات التحلل الشائعة مع الحشيات المطاطية.

3. حماية الشفاه الهشة

تعمل طبقة ePTFE القابلة للضغط على الغلق بشكل فعال عند أحمال البراغي المنخفضة، مما يقلل الضغط على الأسطح المبطنة بالزجاج والبلاستيك وغيرها من أسطح الحواف الحساسة.

4. أداء مستقر أثناء ركوب الدراجات الحرارية

يوفر القلب المموج المصنوع من الفولاذ المقاوم للصدأ استعادة الزنبرك الخلفي، مما يساعد في الحفاظ على قوة الختم أثناء تقلبات درجات الحرارة ودورات التشغيل المتكررة.

5. بناء موثوق من قطعة واحدة

يزيل الهيكل المرتبط طبقات PTFE السائبة، والحشو المكشوف، والفشل المرتبط بالتركيب الموجود في تصميمات حشيات الأظرف التقليدية.

دليل المقارنة والاختيار

ePTFE ذو الغلاف المعدني مقابل أنواع الحشيات الأخرى

دليل الاختيار السريع

التطبيقات الأولية

تطبيقات العالم الحقيقي

دراسة الحالة 1: المفاعل المبطن بالزجاج - القضاء على تلف الحافة والتسرب

التحدي: كان أحد المصانع الكيميائية يستخدم حشوات PTFE الصلبة على أغطية المفاعلات الفولاذية المبطنة بالزجاج. يتطلب عزم الدوران العالي تشقق بطانة الزجاج، مما يتسبب في تكاليف إصلاح بقيمة 15000 دولار سنويًا ومخاطر التلوث. تحتوي حشوات الأظرف التقليدية على أوراق PTFE فضفاضة يتم طيها مرة أخرى أثناء التثبيت، مما يعرض الحشو للهجوم الحمضي ويسبب التسرب بعد 3-6 أشهر.

الحل: تم تركيب حشية PTFE موسعة مكسوة بالمعدن مع قلب مموج من الفولاذ المقاوم للصدأ. البناء المستعبدين يزيل الأوراق السائبة. سترة ePTFE محكمة الغلق عند عزم دوران منخفض.

النتيجة: عدم تلف البطانة الزجاجية. ختم مثالي مع عزم دوران أقل. التثبيت موثوق، لا توجد أوراق مطوية. لا تسرب لمدة 3 سنوات. تم إلغاء 15000 دولار سنويًا من تكاليف إصلاح الزجاج.

دراسة الحالة 2: مصنع كيميائي - حل مشكلة تآكل التماس

التحدي: كان مصنع معالجة المواد الكيميائية الذي يتعامل مع الأحماض القوية يعاني من فشل في الحشية بسبب تخلل الحشيات المغلفة التقليدية من مادة PTFE. تعرضت الحشوات الموجودة داخل الظرف للهجوم ببطء من خلال الوسائط التي تتخلل PTFE، مما تسبب في فقدان السُمك وفقدان حمل الترباس.

الحل: تم استبداله بحشية PTFE الموسعة المغطاة بالمعدن مع حلقات حشو ePTFE خاملة كيميائيًا وبنية متماسكة، بدون طبقات لاصقة، أو مسارات للتآكل.

النتيجة: تحقيق الخمول الكيميائي الكامل. لم يعد أي تغلغل للوسائط عبر المغلف يسبب فشلًا، حيث كانت جميع المكونات الداخلية خاملة كيميائيًا. امتد عمر الحشية من 6 أشهر إلى أكثر من 3 سنوات.

دراسة الحالة 3: فلنجة مبطنة بالزجاج ذات قطر كبير — لا توجد أعطال في التثبيت

التحدي: كان أحد مصانع الأدوية بحاجة إلى حشيات للفلنجات المبطنة بالزجاج مقاس 48 بوصة. كان من الصعب تركيب الحشيات المغلفة التقليدية، حيث يمكن طي أوراق PTFE للخلف، مما يتسبب في حدوث تسرب وانقطاع الإنتاج ومشكلات تتعلق بالسلامة. استغرق التثبيت ساعات لكل حشية بسبب المحاذاة الدقيقة المطلوبة.

الحل: حشوات ePTFE المغلفة بالمعدن مع قلب من الفولاذ المقاوم للصدأ. لا توجد أوراق فضفاضة، تركيب بسيط.

النتيجة: تقليل وقت التثبيت من ساعتين إلى 30 دقيقة لكل شفة. صفر تسرب بعد 18 شهرا. لا توجد أخطاء التثبيت. لا حاجة لاستبدال.

ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.

المواصفات الفنية

خصائص الحشية ذات الغلاف المعدني ePTFE

خيارات المواد الأساسية

التصميم الأساسي

حشوة معدنية مموجة: توفر زنبركًا خلفيًا، ومقاومة للانفجار، والسلامة الهيكلية

مغلفة بالكامل: القلب المعدني محمي تمامًا من أي هجوم كيميائي - كلاً من المعرف والقطر الخارجي

بناء سلس: لا توجد حواف مكشوفة، ولا توجد مسارات للتآكل أو التخلل

ضمان الجودة

100% من راتنج ePTFE البكر - بدون إعادة طحن أو مواد معاد تدويرها. جودة متسقة.

البناء المستعبدين - لا يوجد لاصق بين الطبقات. لا توجد أوراق فضفاضة. سلامة الحشية من قطعة واحدة.

إمكانية التتبع الكامل - يمكن تتبع كل دفعة. شهادات المواد عند الطلب.

نواة معدنية مموجة - توفر الحشوة المصنوعة من الفولاذ المقاوم للصدأ المُشكَّلة بدقة زنبركًا خلفيًا ثابتًا.

تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - تتوافق Virgin ePTFE مع معايير FDA 21 CFR 177.1550.

الأحجام المخصصة — أي قطر وأي سُمك — يتم تصنيعها وفقًا لمواصفات الفلنجة الخاصة بك.

التعليمات

Q: When should I use Metal Clad Expanded PTFE Gasket?

ج: استخدمه عندما يزحف PTFE القياسي أو ينفجر تحت الضغط، أو يتحلل المطاط في المواد الكيميائية، أو تتسرب حشوات الظرف التقليدية عند اللحامات بسبب أوراق PTFE الفضفاضة القابلة للطي للخلف أثناء التثبيت.

الأفضل ل: الشفاه الفولاذية المبطنة بالزجاج، والضغط العالي، والتدوير الحراري، والمواد الكيميائية العدوانية، والأسطح الهشة التي تتطلب عزم دوران منخفض.

الفرق الرئيسي من جوانات المغلف التقليدية:

البناء المستعبدين: لا توجد أوراق PTFE فضفاضة يمكن طيها للخلف.

معرف سلس وOD: لا توجد مسارات للتآكل أو النفاذ.

س: كم التكلفة وما هي المهلة الزمنية؟

ج: تعتمد التكلفة على القطر والسمك والمواد الأساسية (304/316 SS مقابل Hastelloy/Inconel) والكمية.

عرض التكلفة الإجمالية: مقدمة أعلى من PTFE القياسي. لكن حشية واحدة تدوم من 3 إلى 5 سنوات تقضي على تكاليف الاستبدال المتعددة ووقت التوقف عن العمل وإصلاح الزجاج. على مدار 3 سنوات، تكون التكلفة الإجمالية أقل من تكلفة PTFE القياسية التي يتم استبدالها كل 6-12 شهرًا.

مهلة:

الأحجام المخصصة: 7-15 يومًا.

الشحن: الهواء 5-10 أيام، البحر 15-30 يوما.

س: ما هي الحدود والأخطاء الأكثر شيوعًا؟

ج: درجة حرارة: -196 درجة مئوية إلى +200 درجة مئوية.

ضغط: ما يصل إلى 210 بار.

كيميائي: الرقم الهيدروجيني 0-14، عالمي.

ثلاثة أخطاء شائعة:

(1) الإفراط في التشديد: يتم إحكام الغلق عند عزم دوران أقل من PTFE القياسي؛ يؤدي الإفراط في التشديد إلى إتلاف سترة ePTFE.

(2) إتلاف سترة PTFE: ePTFE ناعمة؛ التعامل معها بعناية.

(3) الخلط بين حشوات الأظرف التقليدية: هذا البناء مترابط ومكون من قطعة واحدة. لا توجد أوراق فضفاضة. لا حاجة للتحقق من الطبقات المطوية أثناء التثبيت.
