غالبًا ما يكون من الصعب مطابقة الحشيات المقطوعة مسبقًا مع الشفاه غير المنتظمة أو أسطح الختم التالفة أو المعدات المخصصة. يوفر سلك الختم PTFE الموسع بديلاً مرنًا من خلال السماح للمستخدمين بقطع الطول المطلوب في الموقع وتشكيل حشية مباشرة وفقًا لمنطقة الختم. يتكيف هيكلها الناعم الموسع مع الأسطح الخشنة والمنقورة وغير المستوية مع الحفاظ على الختم الموثوق به مع عزم دوران منخفض.
يوفر السلك المصنوع من ePTFE مقاومة كيميائية ممتازة عبر وسائط درجة الحموضة 0-14، مع نطاق درجة حرارة يتراوح من -196 درجة مئوية إلى +200 درجة مئوية وقدرة ضغط تصل إلى 100 بار. اتصل بـ Taifno اليوم للحصول على حل إغلاق سريع للصيانة والتطبيقات غير القياسية.

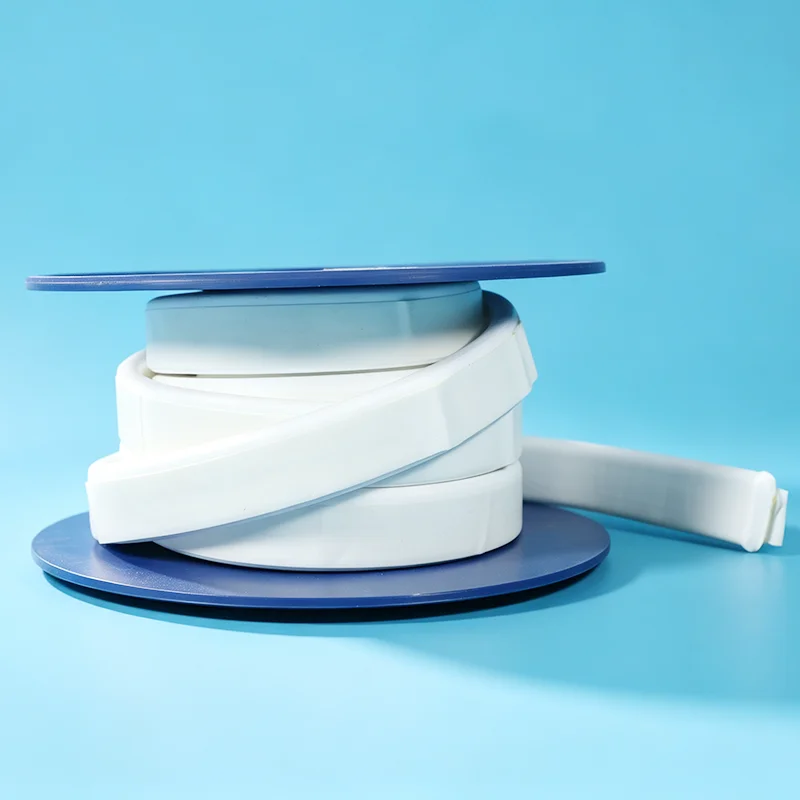

سلك الختم PTFE الموسع عبارة عن مادة ختم مستمرة مصنوعة من راتنج PTFE النقي بنسبة 100٪ من خلال عملية التوسع. يوفر هيكله الناعم المسامي الصغير قابلية انضغاط ومرونة ممتازة، مما يسمح للسلك بالتكيف مع مناطق الختم غير المنتظمة والفجوات وهندسة الحافة المعقدة مع الحفاظ على أداء الختم الموثوق به.
تم تصميم السلك لسهولة التركيب الميداني، ويمكن قطعه إلى الطول المطلوب، ووضعه مباشرة في أخدود الغلق أو منطقة الحافة، وضغطه أثناء التجميع لتشكيل حشية متينة.
يساعد خيار اللصق الذاتي على إبقاء السلك في مكانه، خاصة بالنسبة للأسطح الرأسية أو ظروف التثبيت الصعبة.
يملأ الهيكل القابل للضغط الأسطح غير المستوية ويسد الفجوات التي يصعب تغطيتها باستخدام الحشيات القياسية المقطوعة مسبقًا.
خالي من الحشو والجرافيت، مما يوفر مقاومة كيميائية ممتازة ويمنع مخاطر التلوث.
يظل مرنًا عند درجات الحرارة المبردة حتى -196 درجة مئوية مع الحفاظ على أداء الختم.
يقاوم الزحف والتدفق البارد بشكل أفضل من PTFE التقليدي، مما يساعد في الحفاظ على قوة الختم أثناء الخدمة الممتدة.
|
مشكلة |
كيف يحلها سلك ePTFE |
|
المئات من أحجام الحشيات المتوفرة في المخزون |
لفة واحدة تحل محل الآلاف من الحشيات المقطوعة مسبقًا - تغطي أحجام الأسلاك من 4 إلى 6 معظم التطبيقات |
|
الأشكال المخصصة تستغرق وقتًا طويلاً |
قطع حسب الطول في الموقع - لا داعي للانتظار |
|
تسرب الشفاه التالفة أو المشوهة |
مادة ناعمة ومريحة تملأ الخدوش والحفر والمخالفات |
|
قطع جوانات النفايات المواد |
قم بقطع ما تحتاجه بالضبط - بدون نفايات |
|
تتشقق الشفاه الهشة تحت عزم الدوران العالي |
موانع تسرب ذات ضغط منخفض - مثالية للفلنجات المبطنة بالزجاج والبلاستيك |
|
فترة توقف مكلفة في انتظار الحشيات |
التوفر الفوري — لا انتظار للقطع المخصص |
|
ميزة |
سلك ePTFE |
جوانات مقطوعة مسبقًا |
ورقة PTFE التقليدية |
|
جرد |
لفة واحدة - تستبدل مئات الأحجام |
يجب تخزين كل حجم |
سماكات وأحجام متعددة |
|
الأشكال المخصصة |
مقطوع في الموقع - يناسب أي شكل |
يتطلب أدوات مخصصة أو الانتظار |
يجب قطعها من الورقة |
|
المطابقة |
★★★★★ يملأ الخدوش والحفر |
★☆☆☆☆ جامد |
★☆☆☆☆ جامد |
|
التدفق البارد |
✅ لا يوجد زحف |
لا يوجد |
❌ يزحف تحت الحمل |
|
درجة حرارة |
-196 درجة مئوية إلى +200 درجة مئوية |
يعتمد على المواد |
-180 درجة مئوية إلى +200 درجة مئوية |
|
المقاومة الكيميائية |
الرقم الهيدروجيني 0-14 |
يعتمد على المواد |
الرقم الهيدروجيني 0-14 |
|
يضيع |
صفر |
بارِز |
بارِز |
|
التكلفة الإجمالية |
أدنى |
الأعلى |
معتدل |
|
إذا كان طلبك... |
يختار... |
|
الشفاه التالفة أو المخدوشة أو المشوهة |
سلك ePTFE |
|
الشفاه المبطنة بالزجاج أو السيراميك أو البلاستيك |
سلك ePTFE - ضغط منخفض للترباس |
|
الشفاه ذات القطر الكبير (أكثر من 24 بوصة) |
سلك ePTFE - لا توجد حشية مخصصة في انتظار الانتظار |
|
الشفاه ذات الشكل الغريب أو غير القياسية |
سلك ePTFE - مقطوع ليناسب أي شكل |
|
حواف نظيفة وناعمة وأحجام قياسية |
جوانات مقطوعة مسبقًا |
|
حالة سطح شفة |
حجم الحبل الموصى به |
|
حواف ناعمة ومسطحة |
1/3 منطقة تلامس الحشية (W) |
|
الشفاه الخشنة أو المحفورة أو المسجلة |
1/2 منطقة تلامس الحشية (W) |
|
الشفاه الضيقة (مساحة التلامس ≥7 مم) |
يمكن استخدام حشية كاملة العرض |
|
صناعة |
طلب |
|
المعالجة الكيميائية |
حواف الأنابيب، وأغطية المفاعلات، والمبادلات الحرارية – الأحماض، والمذيبات |
|
الصيدلانية |
المعدات المعقمة، المفاعلات الحيوية – الامتثال لإدارة الغذاء والدواء |
|
الأطعمة والمشروبات |
التوصيلات الصحية، ومعدات التعبئة - الامتثال لإدارة الغذاء والدواء |
|
اللب والورق |
الشفاه ذات القطر الكبير، والهضم – التدوير الحراري |
|
توليد الطاقة |
أنظمة البخار، فلنجات المكثف – درجة حرارة عالية |
|
المعدات المبطنة بالزجاج |
المفاعلات والأوعية – الأسطح الهشة وعزم الدوران المنخفض |
التحدي: قام مصنع كيميائي بتخزين أكثر من 100 مقاس من الحشيات لأكثر من 20 مقاسًا للشفة. كان المخزون باهظ الثمن ويستهلك مساحة كبيرة. تسببت الفلنجات غير القياسية في أيام من التوقف عن العمل في انتظار الحشيات المخصصة.
الحل: تم استبدال جميع الحشيات المقطوعة بسلك PTFE الموسع. مخزنة 4 أحجام الحبل بدلا من ذلك.
النتيجة: انخفاض تكلفة المخزون بنسبة 80%. تم تقليل وقت التوقف عن العمل من أيام إلى ساعات. سلك واحد يغطي أحجام شفة متعددة.
التحدي: كان أحد مصانع الأدوية يقوم بتكسير أغطية المفاعلات المبطنة بالزجاج بسبب عزم الدوران العالي المطلوب لإغلاق حشوات PTFE الصلبة.
الحل: تم التبديل إلى سلك إغلاق PTFE الموسع مع دعامة ذاتية اللصق. مطلوب ضغط منخفض على الترباس.
النتيجة: عدم تلف البطانة الزجاجية. ختم مثالي مع عزم دوران أقل. 18 شهرًا والعد مستمر - لا يوجد بدائل.
ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.
|
المعلمة |
قيمة |
|
نطاق درجة الحرارة |
-196 درجة مئوية إلى +200 درجة مئوية |
|
الضغط – السائل |
ما يصل إلى 100 بار |
|
الضغط - الغاز |
ما يصل إلى 16 بار |
|
نطاق الرقم الهيدروجيني |
0-14 — المقاومة الكيميائية العالمية |
|
كثافة |
0.7 - 1.0 جم/سم3 |
|
قوة الشد |
≥7 ميجا باسكال |
|
استطالة عند الاستراحة |
≥120% |
|
مادة |
100% عذراء PTFE (موسع) |
|
دعم ذاتية اللصق |
متوفر (قياسي في العديد من الدرجات) |
|
درجة إدارة الغذاء والدواء الأمريكية متاحة |
نعم - للتطبيقات الغذائية والصيدلانية |
|
شكل المقطع العرضي |
نطاق الحجم |
التطبيقات المشتركة |
|
الحبل المستدير |
Ø 2.4 ملم إلى Ø 25 ملم |
ختم شفة قياسي، تعبئة الصمام |
|
مربع/مستطيل |
3 مم × 1.5 مم إلى 50 مم × 50 مم |
تطبيقات شفة واسعة |
|
الشريط / الشريط |
سمك 1.5 مم إلى 7 مم × عرض 2 مم إلى 1500 مم |
منطقة كبيرة الختم، الممرات |
100% من راتينج PTFE البكر - بدون إعادة طحن أو مواد معاد تدويرها. جودة متسقة.
إمكانية التتبع الكامل - يمكن تتبع كل دفعة. شهادات المواد عند الطلب.
تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - تلبي متطلبات إدارة الغذاء والدواء الأمريكية 21 CFR 177.1550 وBfR.
التصنيع الدقيق - تضمن العملية المستمرة كثافة ثابتة وقابلية للضغط.
مدة صلاحية طويلة — مدة صلاحية غير محدودة — لا يوجد أي تدهور بمرور الوقت.
تم اختبار الجودة - تم اختبار قوة الشد والكثافة والانضغاط لكل دفعة.
ج:متى تستخدمه: الأسطح غير المنتظمة، والفلنجات التالفة، والأحجام غير القياسية، والفلنجات ذات القطر الكبير، والفلنجات المبطنة بالزجاج/البلاستيك التي تتطلب عزم دوران منخفض.
متى لا تستخدمه: ختم ديناميكي عالي الضغط (الأجزاء المتحركة)، ختم ثابت فقط.
ج: تعتمد التكلفة على القطر/المقطع العرضي، وطول كل لفة، والكمية. عادةً ما تكلف اللفة الواحدة أقل من تخزين 10 أحجام مختلفة من الحشيات.
عرض التكلفة الإجمالية: تكلفة السلك للمتر الواحد أكبر من تكلفة ورقة الحشية القياسية. لكنك تقطع ما تحتاجه بالضبط، بدون هدر، أو انتظار، أو أدوات مخصصة. على مدار عام، يتجاوز المخزون ووقت التوقف عن العمل وتوفير النفايات تكلفة المواد.
مهلة:
المخزون: يتم الشحن خلال 24-48 ساعة.
الشحن: الهواء 5-10 أيام، البحر 15-30 يوما.
ج: درجة حرارة: -196 درجة مئوية إلى +200 درجة مئوية (على المدى القصير +315 درجة مئوية).
ضغط: ما يصل إلى 100 بار (السائل)، 16 بار (الغاز).
كيميائي: درجة الحموضة 0-14، مقاومة عالمية، باستثناء الفلزات القلوية المنصهرة والفلور.
ثلاثة أخطاء شائعة:
(1) حجم خاطئ: يجب أن يكون السلك من 1/3 إلى 1/2 من منطقة تلامس الحشية.
(2) الإفراط في التشديد: أختام ePTFE مع عزم دوران منخفض؛ الإفراط في تشديد يؤدي إلى إتلاف الحبل.
(3) ربط الأطراف بشكل غير مناسب: يجب أن تتقاطع الأطراف عند مكان فتحة الترباس. بالنسبة للأسطح التالفة، قم بالتداخل في المنطقة المسجلة أو مضاعفة.
