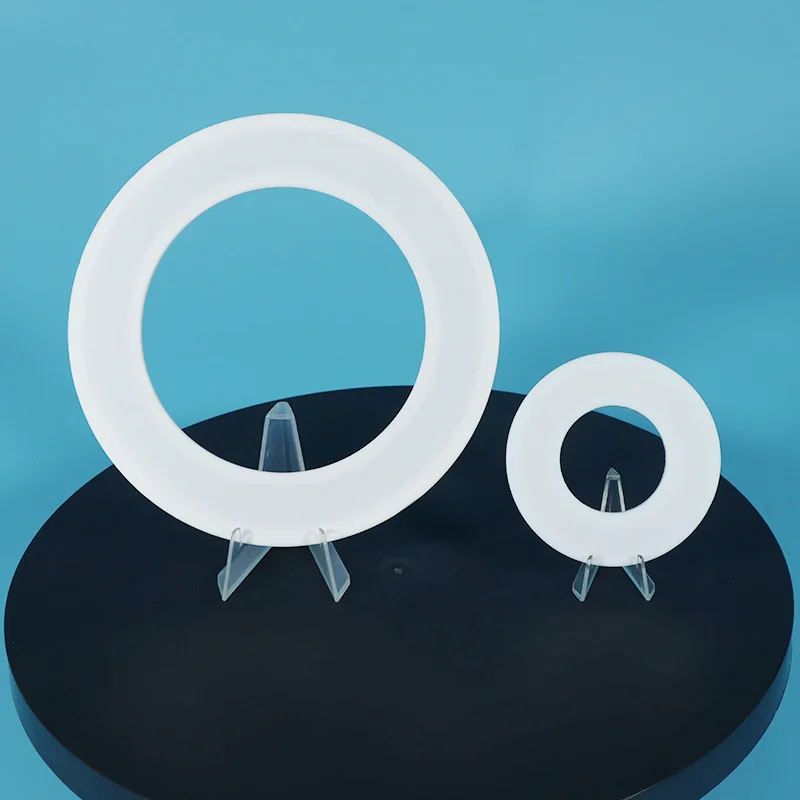

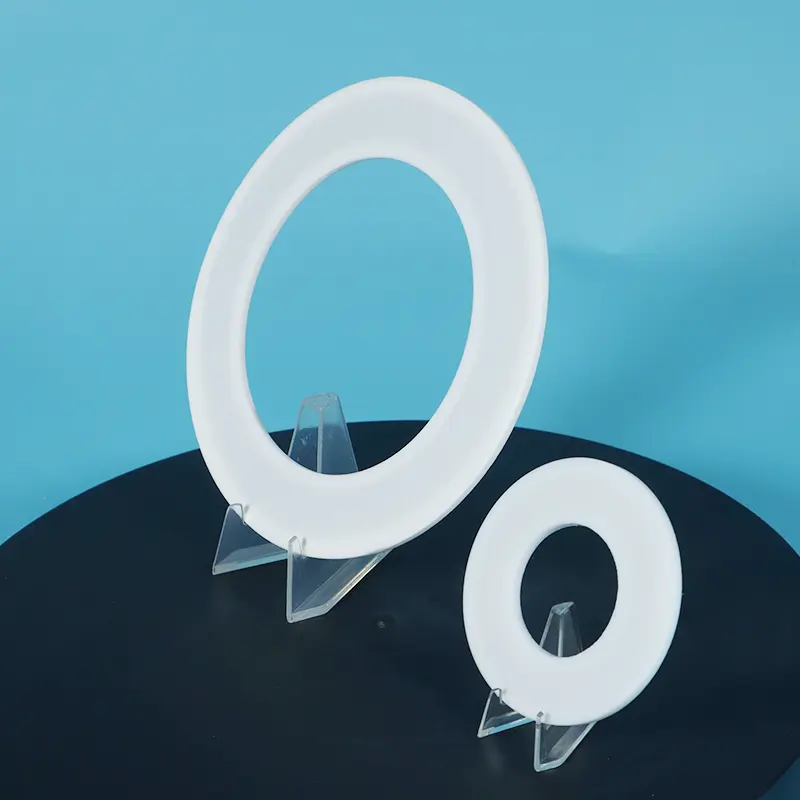

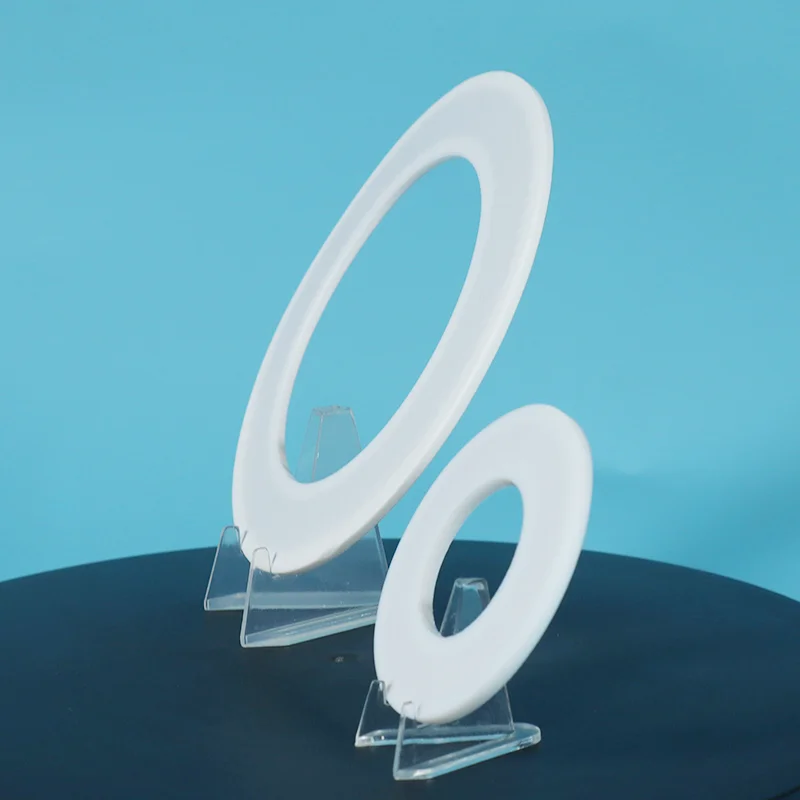

حشية PTFE مكسوة بالمعدن

هل تحتاج إلى قوة المعدن مع المقاومة الكيميائية لـ PTFE؟ تقدم Taifno حشوات PTFE المعدنية المكسوة للمشترين العالميين. يوفر القلب المعدني قوة هيكلية، ومقاومة للانفجار، وقدرة على تحمل درجات الحرارة العالية بما يتجاوز بكثير حشوات البوليمر فقط. يوفر غطاء PTFE مقاومة كيميائية وسطح إغلاق موثوق.

ما هي حشية PTFE المكسوة بالمعدن؟

تتكون حشية PTFE ذات الكسوة المعدنية من قلب معدني صلب (عادةً الفولاذ المقاوم للصدأ 304/316 أو الفولاذ الكربوني أو النحاس أو التيتانيوم) المغطى كليًا أو جزئيًا بغطاء PTFE. يوفر القلب المعدني قوة هيكلية، ومقاومة للانفجار، وقدرة على تحمل درجات الحرارة العالية بما يتجاوز بكثير حشوات البوليمر فقط. يوفر غطاء PTFE مقاومة كيميائية عالمية (الرقم الهيدروجيني 0-14) وسطح إغلاق موثوق.

بناء:

قلب معدني: يوفر القوة الهيكلية، ومقاومة الانفجار، والقدرة على تحمل درجات الحرارة العالية

سترة PTFE: توفر مقاومة كيميائية عالمية (الرقم الهيدروجيني 0-14)، وسطح غير لاصق، وتحمي القلب المعدني من التآكل

قلب الحشو (اختياري): توفر الحشوات غير الأسبستوس أو الجرافيت أو PTFE الموجودة داخل القلب المعدني مرونة إضافية

الخصائص الرئيسية:

قوة المعدن: يتحمل الضغط الشديد (حتى 100 ميجا باسكال) ودرجة الحرارة (حتى +700 درجة مئوية)

حماية PTFE: توفر سترة PTFE مقاومة للمواد الكيميائية وتمنع التلوث

قدرة القطر الكبير: ما يصل إلى DN5000 — مثالية للمبادلات الحرارية والأوعية الكبيرة

الأشكال المعقدة: يمكن تصنيعها بأشكال دائرية وبيضاوية ومستطيلة

دليل المقارنة والاختيار

PTFE المعدن المغلف مقابل الجرح الحلزوني مقابل النوع C مقابل PTFE الصلب

دليل الاختيار السريع

التطبيقات الأولية

المواصفات الفنية

خصائص حشية PTFE المكسوة بالمعدن

الخيارات المعدنية الأساسية المتاحة

ضمان الجودة

100% من راتينج PTFE البكر - جودة متسقة، دفعة بعد دفعة

نواة معدنية ممتازة - مواد عالية القوة ومقاومة للتآكل

إمكانية التتبع الكامل — شهادات المواد متاحة عند الطلب

التصنيع المخصص — تتوفر الأشكال الدائرية والبيضاوية والمستطيلة

قدرة القطر الكبير - تصل إلى DN5000 (5 أمتار)

المهلة الزمنية — الأحجام القياسية من 5 إلى 10 أيام؛ أحجام مخصصة 10-20 يومًا حسب التعقيد

دراسة الحالة

في مصنع كيميائي جيد في Jiangsu، كان مفاعل البلمرة المبطن بالزجاج والمجهز بفتحة DN1200 يعمل في ظل ظروف التدوير الحراري الصعبة، مع دورة درجة حرارة واحدة بين درجة الحرارة المحيطة و200 درجة مئوية كل يوم.

على الرغم من أن جوانات PTFE الصلبة توفر مقاومة كيميائية ممتازة، إلا أن افتقارها إلى التعزيز الهيكلي تسبب في تشوه الزحف، وتخفيف الضغط، وانخفاض ضغط الختم أثناء التدوير الحراري المتكرر. ونتيجة لذلك، حدث التسرب بعد حوالي شهر من التشغيل، مما أثر على استمرارية الإنتاج.

للتغلب على تحديات ركوب الدراجات ذات درجات الحرارة العالية ومتطلبات الختم للمعدات المبطنة بالزجاج، تم تركيب حشوات مغلفة بـ PTFE مع 304 نواة مموجة من الفولاذ المقاوم للصدأ كحل بديل. توفر طبقة التغليف PTFE مقاومة كيميائية متميزة، بينما يعزز قلب الفولاذ المقاوم للصدأ المموج القوة الميكانيكية وأداء الاسترداد ومقاومة التدوير الحراري.

بعد الاستبدال، تم تمديد عمر خدمة الحشية من حوالي شهر واحد إلى 10 أشهر، مما يقلل بشكل كبير من تكرار الصيانة ويحسن الموثوقية على المدى الطويل لمفاعل البلمرة.

التعليمات

س: حشية PTFE المكسوة بالمعدن مقابل حشية الجرح الحلزونية، أيهما يجب أن أختار؟

ج: كلاهما يتعامل مع الضغط العالي ودرجة الحرارة المرتفعة، لكنهما يخدمان تطبيقات مختلفة.

حشية PTFE مكسوة بالمعدن: نواة معدنية صلبة مغطاة كليًا أو جزئيًا بـ PTFE. الأفضل للخدمات الكيميائية حيث تكون المقاومة الكيميائية PTFE مطلوبة، والمبادلات الحرارية، والفلنجات ذات القطر الكبير (حتى DN5000)، والأشكال المعقدة (دائرية، بيضاوية، مستطيلة).

طوقا الجرح دوامة: ملفات معدنية على شكل حرف V مع حشو (جرافيت / PTFE) بينهما. الأفضل لتطبيقات الضغط العالي ودرجة الحرارة المرتفعة والبخار وتطبيقات شفة ASME القياسية حتى DN1500.

القاعدة السريعة:

خدمة كيميائية، قطر كبير، أشكال معقدة → غلاف معدني.

الضغط العالي، درجة الحرارة العالية، البخار، الشفاه القياسية → الجرح الحلزوني.

س: ما هي درجة الحرارة والضغط التي يمكن أن تتعامل معها حشوات PTFE المعدنية المغطاة؟

ج: درجة حرارة: ما يصل إلى +700 درجة مئوية اعتمادًا على المادة المعدنية الأساسية، و304/316 SS حتى +530 درجة مئوية، والفولاذ الكربوني حتى +300 درجة مئوية، وHastelloy/Inconel حتى +700 درجة مئوية.

ضغط: ما يصل إلى 100 ميجا باسكال (100 بار).

كيميائي: درجة الحموضة 0-14 المقاومة العالمية (غطاء PTFE).

الفرق الرئيسي عن جوانات PTFE القياسية: يتيح القلب المعدني إمكانية درجة حرارة وضغط أعلى بكثير، مما يجعلها الخيار المفضل للمبادلات الحرارية وأوعية الضغط العالي.

القدرة على الحجم: ما يصل إلى DN5000 (5 أمتار)، وهو أكبر بكثير من حشوات الجروح الحلزونية التي تقتصر عادةً على DN1500.

س: ما هي القيود وما هي الأخطاء الأكثر شيوعا؟

ج: درجة حرارة: حتى +280 درجة مئوية (حسب النواة المعدنية).

ضغط: ما يصل إلى 100 ميجا باسكال.

كيميائي: درجة الحموضة 0-14، توفر سترة PTFE مقاومة عالمية، ولكن يمكن أن يتآكل القلب المعدني في حالة تلف سترة PTFE.

ثلاثة أخطاء شائعة:

(1) استخدام حشوات معدنية مغلفة في التطبيقات التي لا تتوافق فيها سترة PTFE: PTFE غير متوافق مع المعادن القلوية المنصهرة أو الفلور العنصري في درجات حرارة عالية.

(2) الإفراط في التشديد: في حين أن القلب المعدني قوي، فإن الضغط المفرط يمكن أن يؤدي إلى تلف سترة PTFE؛ استخدم عزم الدوران المتحكم فيه.

(3) اختيار نواة معدنية خاطئة: اختر نواة معدنية مناسبة لدرجة الحرارة والوسائط الخاصة بك؛ يتآكل الفولاذ الكربوني في المياه المالحة، ويتعامل 316 SS مع البيئات الحمضية بشكل أفضل، أما التيتانيوم فهو الأفضل للتطبيقات البحرية.

نقوم بتضمين مواصفات التثبيت مع كل طلب.
