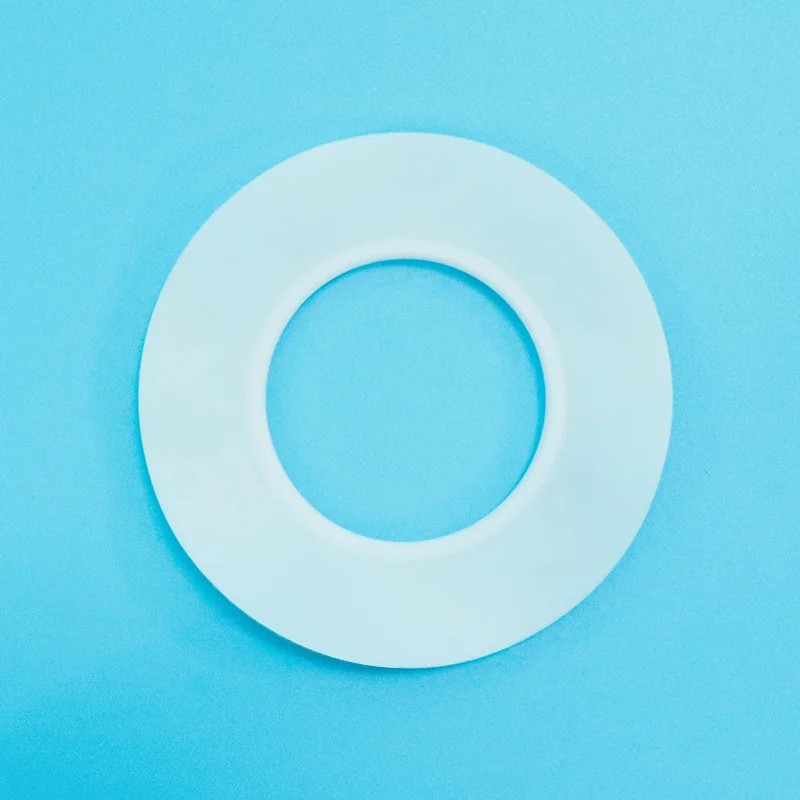

حشية مغلف من النوع C PTFE

Taifno هي شركة متخصصة في تصنيع حشوات المغلف PTFE من النوع C. نحن حاصلون على شهادات ISO 9001 وISO 14001، وتتوافق منتجاتنا مع المعايير الدولية الموثوقة مثل CE وFDA؛ كما نقدم أيضًا التخصيص بناءً على متطلبات الصناعة وظروف التشغيل المحددة.

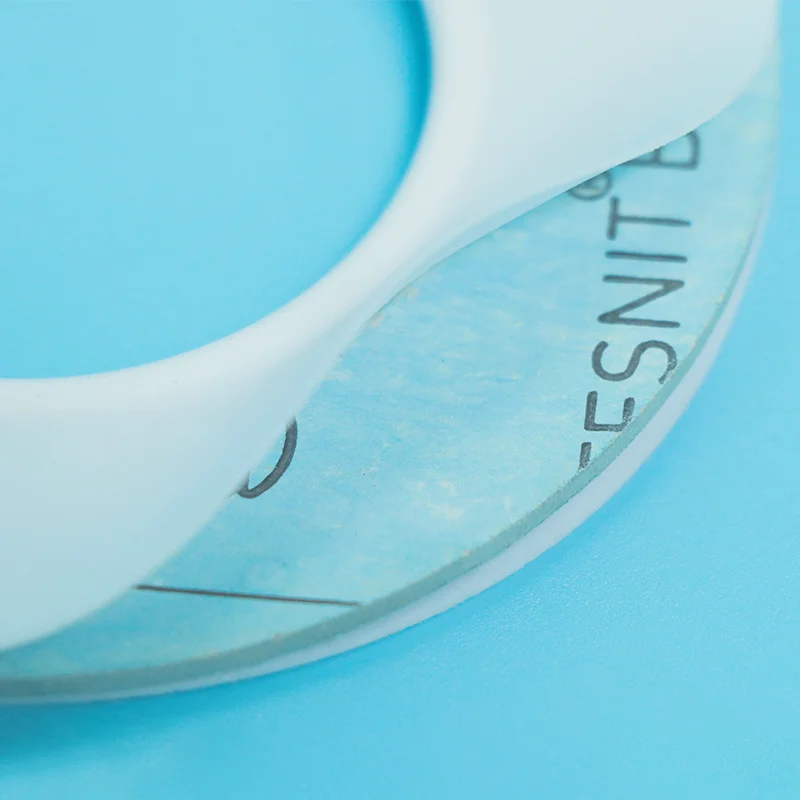

تتكون الحشية من النوع C من غلاف PTFE مدمج مع قلب من الفولاذ المقاوم للصدأ المموج (متوفر في الفولاذ المقاوم للصدأ 304 أو 316). لا يعمل القلب المعدني المقوى على تعزيز القوة الهيكلية فحسب، بل يوفر أيضًا المرونة ويحسن مقاومة تقلبات الضغط والتدوير الحراري.

كيف تعمل حشية المغلف PTFE من النوع C؟

إن حشية المغلف PTFE من النوع C عبارة عن حل مانع للتسرب معزز مصمم لبيئات التشغيل عالية الضغط والمتطلبة. إنه يتميز بطبقة خارجية من PTFE مدمجة مع قلب مقوى من الفولاذ المقاوم للصدأ المموج، مما يخلق هيكلًا مركبًا يوفر المقاومة الكيميائية والقوة الميكانيكية.

يتضمن هيكل الحشية ما يلي:

الطبقة الخارجية PTFE: يحيط غلاف PTFE بالكامل بالتعزيز المعدني الداخلي، مما يخلق سطح مانع للتآكل مقاوم للتآكل. إنه يحمي الحشوة المعدنية من الاتصال المباشر بالوسائط العدوانية مع الحفاظ على مقاومة PTFE الممتازة للأحماض والقلويات والمذيبات والمواد الكيميائية الأخرى.

تعزيز الفولاذ المقاوم للصدأ المموج: تعمل الحشوة الداخلية المموجة المصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 كعنصر دعم مرن. يسمح تصميمها الشبيه بالزنبرك باستعادة الحشية بعد الضغط، والحفاظ على ضغط الختم، ومقاومة التشوه تحت الأحمال المتقلبة.

تصميم الختم المقوى: إن الجمع بين PTFE والقلب المعدني المموج يمكّن البناء من النوع C من الحفاظ على أداء الختم أثناء تغيرات الضغط والتمدد الحراري ودورات التشغيل المتكررة. يعمل التعزيز المعدني على تحسين الاستقرار ويقلل من خطر البثق أو الانفجار في التطبيقات الصعبة.

مزايا الأداء الرئيسية:

تعزيز أداء الاسترداد: توفر الحشوة المصنوعة من الفولاذ المقاوم للصدأ المموج استعادة مرنة مستمرة، مما يساعد الحشية على الحفاظ على قوة الختم بعد الضغط المتكرر وتغيرات درجة الحرارة.

تحسين مقاومة الضغط: يدعم القلب المعدني المقوى طبقة PTFE ويمنع التشوه المفرط، مما يجعله مناسبًا لتطبيقات الضغط العالي مقارنة بحشيات الظرف الناعمة القياسية.

مناسبة لتطبيقات شفة كبيرة: يجعل الدعم الهيكلي الإضافي من النوع C PTFE Envelope Gasket خيارًا مثاليًا للفلنجات ذات القطر الكبير، وخاصة أنظمة DN350+ حيث قد تفتقر تصميمات الحشيات التقليدية إلى الصلابة الكافية.

دليل المقارنة والاختيار

النوع C مقابل النوع A مقابل النوع B مقابل المعدن المغلف مقابل PTFE الصلب

دليل الاختيار السريع

التطبيقات الأولية

المواصفات الفنية

خصائص حشية المغلف PTFE من النوع C

الخيارات المعدنية الأساسية المتاحة

ضمان الجودة

1. 100% راتينج PTFE البكر

يضمن جودة مستقرة، ومقاومة كيميائية ممتازة، وأداء ختم متسق دفعة بعد دفعة.

2. قلب من الفولاذ المقاوم للصدأ الفاخر

مصنوع من الفولاذ المقاوم للصدأ 304/316 المقاوم للتآكل لتوفير قوة عالية ودعم موثوق به تحت الضغط وركوب الدراجات الحرارية.

3. تغليف PTFE الكامل

يغلق الحشو المعدني بالكامل، مما يمنع خطر التآكل ويضمن عمر خدمة طويل.

4. تصميم التسليح المموج

يوفر استعادة زنبركية للخلف، ويحافظ على قوة الختم، ويحسن مقاومة تقلبات الضغط.

5. إمكانية تتبع المواد

شهادات المواد وسجلات الإنتاج متاحة عند الطلب.

6. الأحجام المخصصة والتسليم السريع

تتوفر أحجام الحافة القياسية والأبعاد المخصصة. الأحجام القياسية: 5-10 أيام؛ الأحجام المخصصة: 10-15 يومًا.

التعليمات

س: ما هي حشية المغلف PTFE من النوع C، ومتى يجب أن أستخدمها؟

ج: تتميز حشية المغلف PTFE من النوع C بحشوة معدنية مموجة من الفولاذ المقاوم للصدأ ومغلفة بالكامل في غلاف PTFE. يوفر القلب المعدني المموج استعادة الزنبرك الخلفي، ومقاومة الانفجار، والسلامة الهيكلية تحت الضغط العالي والتدوير الحراري.

استخدم النوع C عندما:خدمة الضغط العالي، والشفاه ذات القطر الكبير (DN350+)، وظروف التدوير الحراري، والتطبيقات التي تكون فيها مقاومة الانفجار أمرًا بالغ الأهمية.

متى لا تستخدم النوع C:الخدمة الكيميائية العامة ذات الضغط المنخفض (النوع A أكثر اقتصادا)، أو الشفاه ذات القطر الصغير (النوع A أو B أكثر فعالية من حيث التكلفة)، أو التطبيقات التي تتطلب أقصى قدر من النقاء الكيميائي مع عدم وجود محتوى معدني (PTFE الصلب).

س: النوع C مقابل الحشية ذات الغلاف المعدني، أيهما يجب أن أختار؟

ج: يحتوي كل من النوع C والحشيات المغطاة بالمعدن على قلوب معدنية، ولكنها تخدم تطبيقات مختلفة.

النوع C (قلب معدني مموج): مغلف بالكامل بمادة PTFE، بدون معدن مكشوف، مثالي للخدمات الكيميائية التي تتطلب مقاومة كيميائية PTFE. الأفضل للضغط المتوسط ​​إلى المرتفع، والتدوير الحراري، والفلنجات ذات القطر الكبير.

الحشيات المعدنية المغطاة: قلب معدني مغطى جزئيًا أو كليًا بـ PTFE أو مواد أخرى، يوفر قدرة ضغط قصوى ومقاومة درجات الحرارة العالية. الأفضل للضغط الشديد ودرجة الحرارة المرتفعة (+260 درجة مئوية+) والتطبيقات التي قد يلين فيها PTFE أو يزحف.

القاعدة السريعة:

الخدمة الكيميائية، الضغط المتوسط ​​إلى العالي، التدوير الحراري → النوع C.

الضغط الشديد، درجة الحرارة القصوى → غلاف معدني.

س: ما هي القيود وما هي الأخطاء الأكثر شيوعا؟

ج: درجة حرارة: حتى +200 درجة مئوية (حد PTFE).

ضغط: أعلى من النوع A/B، ويعتمد على التصميم وسمك النواة المعدنية.

مقاس: يوصى به لـ DN350 وما فوق، يوفر القلب المعدني المموج قوة هيكلية للأقطار الكبيرة. لا يُنصح باستخدامه مع الفلنجات ذات الجدران الرقيقة أو الهشة، فالقلب المعدني صلب ويمكن أن يسبب ضررًا إذا تم تشديده بشكل زائد.

الأخطاء الشائعة:

(1) استخدام النوع C على الشفاه ذات الجدران الرقيقة أو المبطنة بالزجاج دون التحكم في عزم الدوران: يمكن للقلب المعدني الصلب أن يكسر الأسطح الهشة؛ استخدم عزم دوران منخفض مع التثبيت المتحكم فيه.

(2) الإفراط في التشديد: يوفر القلب المعدني قوة الختم؛ يؤدي الضغط المفرط إلى إتلاف سترة PTFE.

(3) اختيار حجم خاطئ: يوصى بالنوع C لـ DN350+؛ بالنسبة للأحجام الأصغر، قد يكون النوع A أو B أكثر اقتصادا.
