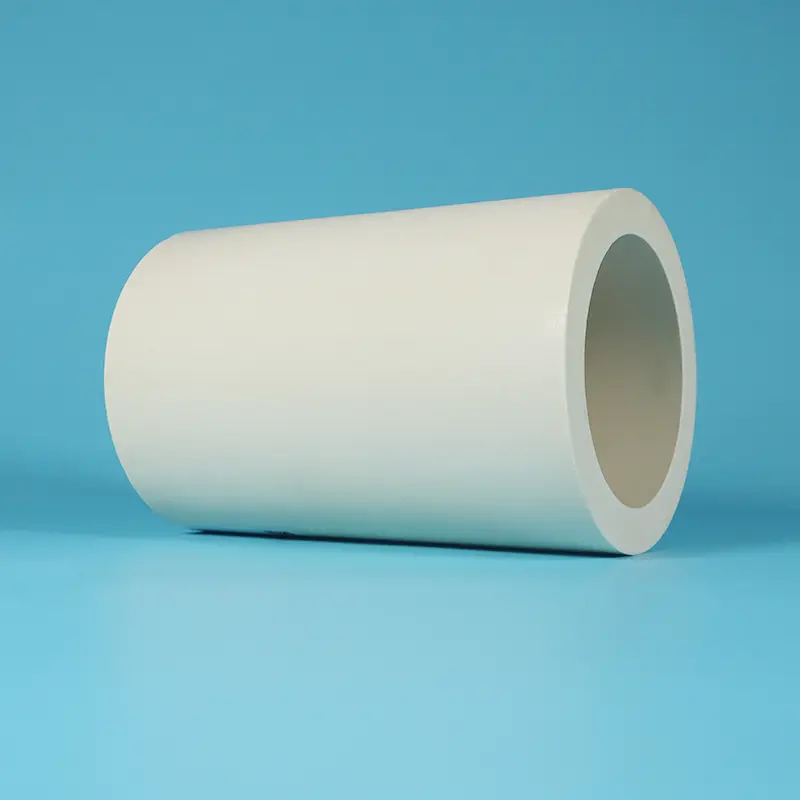

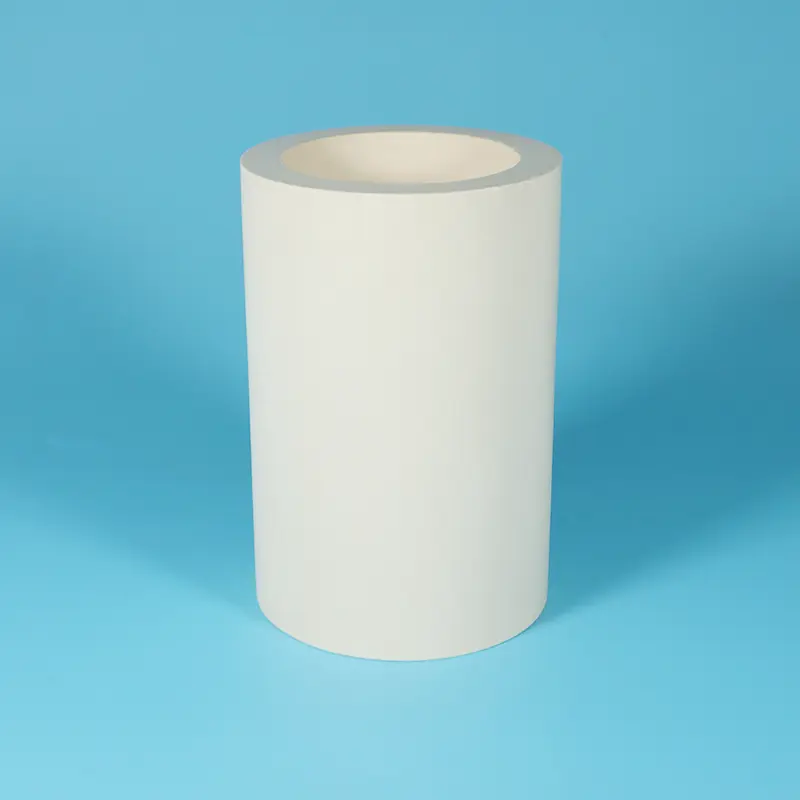

أنبوب مركب PTFE مبطن بنظرة خاطفة

الأنبوب المركب PTFE المبطن بـ PEEK هو أنبوب PTFE كمصفوفة خارجية مع بطانة PEEK (Polyether Ether Ketone) المرتبطة بالجدار الداخلي. كمصنع محترف في الصين، Taifno يمكنه تقديم هذا المنتج.

PEEK عبارة عن بلاستيك هندسي لدن بالحرارة شبه بلوري مع درجة حرارة انتقال زجاجي تبلغ 143 درجة مئوية، ونقطة انصهار تبلغ 343 درجة مئوية، ودرجة حرارة خدمة مستمرة تصل إلى 250 درجة مئوية. إنه يوفر مقاومة استثنائية للتحلل المائي (يتحمل البخار عالي الضغط حتى 300 درجة مئوية)، ومقاومة كيميائية (قابل للذوبان فقط في حمض الكبريتيك المركز)، ومقاومة ممتازة للتآكل، ومعامل احتكاك منخفض للغاية.

تتصل بطانة PEEK مباشرة بالوسائط المنقولة، مما يوفر مقاومة التآكل ووظيفة منخفضة الاحتكاك؛ تحمي الطبقة الخارجية من PTFE ضد البيئة الكيميائية الخارجية، مما يوفر حماية شاملة من التآكل.

مواصفة: الكثافة الإجمالية 2.0-2.2 جم/سم³، صلابة بطانة PEEK Shore D 85-90، درجة حرارة الخدمة المستمرة -100 درجة مئوية إلى +250 درجة مئوية، معامل احتكاك PEEK 0.15-0.35 (تشحيم ذاتي)، المقاومة الكيميائية تقاوم جميع الوسائط تقريبًا (باستثناء حمض الكبريتيك المركز).

كيفية الاختيار:

أنبوب PTFE المملوء PPL ← مادة معدلة متجانسة، درجة حرارة عالية + مقاومة للتآكل + تشحيم ذاتي

أنبوب مركب PTFE مبطن بنظرة خاطفة ← هيكل مركب، طبقة داخلية لمقاومة التآكل والاحتكاك المنخفض + طبقة خارجية للمقاومة الكيميائية

قاعدة الاختيار: وسائط عالية التآكل أو منخفضة الاحتكاك للغاية داخل الأنبوب + التعرض للتآكل الكيميائي خارج الأنبوب ← أنبوب مركب PTFE مبطن بنظرة خاطفة

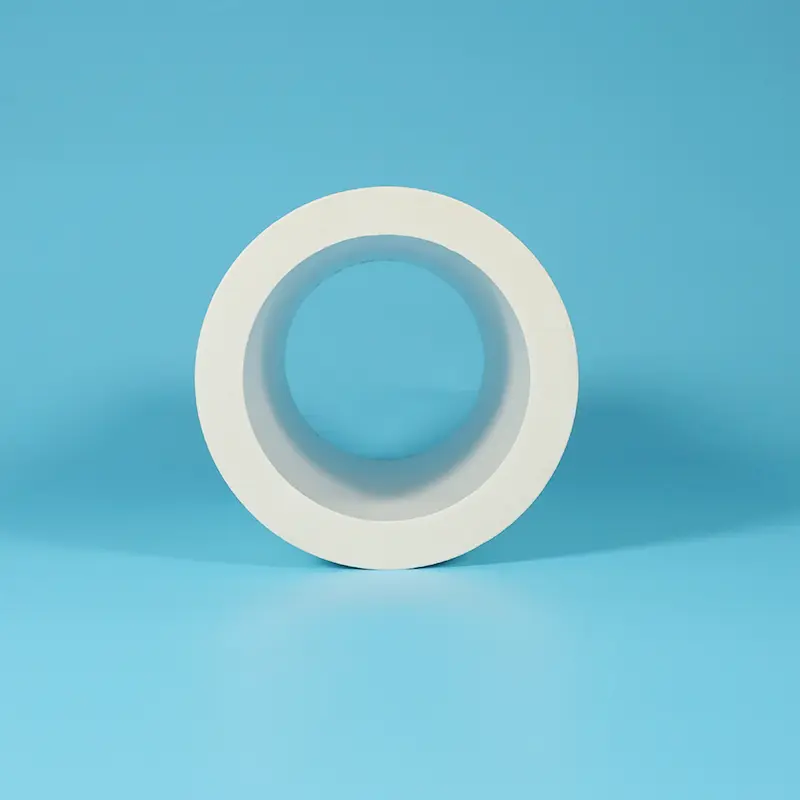

تصميم الهيكل المركب

نظرة خاطفة اينر

مقاومة للاهتراء، منخفضة الاحتكاك، طبقة تلامس سائلة عالية السعة

PEEK (Polyether Ether Ketone) عبارة عن بلاستيك هندسي لدن بالحرارة شبه بلوري مشهور بمزيجه الاستثنائي من الخصائص:

① معامل احتكاك منخفض للغاية

معامل احتكاك منخفض يصل إلى 0.15-0.35 (تحت ظروف التشحيم الذاتي)

يتفوق على معظم المواد البلاستيكية الهندسية، ويقترب من أداء التشحيم الخاص بـ PTFE

مثالي لنقل السوائل عالي السرعة وعالي القص، ويقلل من انخفاض الضغط وفقدان الطاقة

② مقاومة التآكل ممتازة

مقاومة التآكل أعلى بكثير من PTFE وPPL

يحافظ على مقاومة التآكل الاستثنائية حتى في الوسائط عالية السرعة التي تحتوي على جزيئات صلبة

يطيل عمر خدمة الأنبوب بشكل كبير، ويقلل من تسرب التآكل الناتج عن تآكل الجسيمات

③ قدرة تحميل عالية

قوة الشد 90-100 ميجا باسكال (تتجاوز بكثير PTFE 20-30 ميجا باسكال)

قوة الانحناء 165 ميجا باسكال، معامل الانحناء 4.1 جيجا باسكال

يتحمل تأثير السوائل عالية الضغط دون تشوه، ومناسب للأنظمة الهيدروليكية وأنظمة نقل السوائل عالية الضغط

④ مقاومة ممتازة لدرجات الحرارة العالية

درجة حرارة التحول الزجاجي 143 درجة مئوية

نقطة الانصهار 343 درجة مئوية

درجة حرارة الخدمة المستمرة تصل إلى 250 درجة مئوية (مقارنة بـ 260 درجة مئوية في PTFE)

مقاومة استثنائية للتحلل المائي، تتحمل البخار عالي الضغط حتى 300 درجة مئوية دون أن تتحلل

⑤ المقاومة الكيميائية المتميزة

قابل للذوبان فقط في حامض الكبريتيك المركز

يقاوم الأحماض القوية (حمض الكبريتيك المخفف، وحمض الهيدروكلوريك، وحمض النيتريك)، والقلويات القوية، والمذيبات العضوية، والزيوت، والهيدروكربونات

جنبا إلى جنب مع الحماية من التآكل للطبقة الخارجية PTFE، والدفاع المزدوج الحاجز

الطبقة الخارجية PTFE

حاجز كيميائي وطبقة مضادة للالتصاق

توفر الطبقة الخارجية PTFE:

مقاومة فائقة للتآكل الكيميائي: درجة الحموضة 0-14، تقاوم جميع المواد الكيميائية تقريبًا

خصائص غير لاصقة: يمنع التصاق الملوثات الخارجية، سهل التنظيف

العزل الكهربائي: خصائص عازلة ممتازة

يحمي بطانة PEEK من أي هجوم كيميائي خارجي

التأثير التآزري للهيكل المركب

يتغلب هذا الهيكل المركب "القوي من الداخل والمقاوم من الخارج" على قيود الأداء الخاصة بالمواد المفردة:

أنبوب PTFE سعة ضغط غير كافية ← توفر بطانة PEEK قوة هيكلية

أنبوب نظرة خاطفة هو المقاومة الكيميائية الأقل لـ PTFE → توفر الطبقة الخارجية PTFE عزلًا للتآكل

الجدار الداخلي من مادة PTFE العذراء عرضة لتآكل الجسيمات → بطانة PEEK تقاوم التآكل والتآكل

المواصفات الفنية

الأداء الشامل للأنبوب

نظرة خاطفة على أداء الخطوط الملاحية المنتظمة

أداء الطبقة الخارجية PTFE

ملحوظة: القيم المذكورة أعلاه هي بيانات مختبرية نموذجية. قد يختلف الأداء الفعلي اعتمادًا على نسبة سمك البطانة والعملية المركبة وظروف التطبيق. تتوفر نسب سمك البطانة المخصصة عند الطلب.

النماذج المتاحة

لماذا تختار الأنبوب المركب PTFE المبطن بنظرة خاطفة؟

1. احتكاك منخفض للغاية بالجدار الداخلي

معامل الاحتكاك لبطانة PEEK منخفض يصل إلى 0.15-0.35 (تشحيم ذاتي)، وهو أقل بكثير من الجدران الداخلية للأنبوب المعدني. عند نقل الوسائط عالية اللزوجة أو السرعة العالية، يتم تقليل انخفاض الضغط بشكل كبير، ويقلل استهلاك طاقة الضخ. مثالية لنقل السوائل لمسافات طويلة والأنابيب الكيميائية الدقيقة.

2. مقاومة عالية للتآكل للجدار الداخلي

في نقل الوسائط الكاشطة التي تحتوي على جسيمات صلبة، ملاط، محفزات، ومواد مماثلة، فإن الجدران الداخلية لأنبوب PTFE البكر تتآكل بسهولة، مما يؤدي إلى التسرب والاستبدال المتكرر. مقاومة التآكل لبطانة PEEK أعلى بكثير من PTFE، مما يزيد بشكل كبير من عمر خدمة الأنبوب ويقلل من تكرار الصيانة والاستبدال.

3. توفر الطبقة الخارجية PTFE حماية كيميائية كاملة

الطبقة الخارجية من PTFE تقاوم الأحماض القوية والقلويات القوية والمذيبات العضوية، وتغطي درجة الحموضة الكاملة 0-14. حتى عندما يتعرض الجزء الخارجي للأنبوب لبيئات كيميائية متآكلة (مثل الرذاذ الحمضي أو البقع الكيميائية)، توفر الطبقة الخارجية من PTFE حماية فعالة، وتحمي بطانة PEEK من الهجوم الخارجي.

كما أنه يمنع الشوائب الخارجية من التغلغل وتلويث الوسائط الداخلية.

4. أداء مضاد للتخلل

يوفر PEEK خصائص ممتازة مضادة للنفاذ، مما يمنع نفاذ الغاز والسائل بشكل فعال. إلى جانب النفاذية المنخفضة للطبقة الخارجية PTFE، فإن الأداء العام المضاد للنفاذ للأنبوب المركب يتجاوز أداء أنابيب PTFE البكر. مثالية للوسائط عالية النقاء والمواد الكيميائية المتطايرة ونقل الغاز.

5. استقرار درجات الحرارة العالية والضغط العالي

تتحمل بطانة PEEK درجة حرارة الخدمة المستمرة البالغة 250 درجة مئوية وتأثيرات الضغط العالي، بينما تتحمل الطبقة الخارجية PTFE درجة حرارة 260 درجة مئوية. يقاوم الأنبوب المركب التشوه، والتصفيح، والتقشير في ظل ظروف درجة الحرارة العالية والضغط العالي، ويتفوق بكثير على قيود الزحف والضغط لأنابيب PTFE البكر.

6. سطح داخلي أملس

يقاوم السطح الأملس لبطانة PEEK التصاق الوسائط، مما يحسن كفاءة CIP (التنظيف في المكان) وSIP (التعقيم في المكان).

مناسبة للصناعات الدوائية والغذائية والكيميائية عالية النقاء وغيرها من الصناعات ذات متطلبات النظافة الصارمة.

أنبوب مركب PTFE مبطن بنظرة خاطفة مقابل الأنابيب الأخرى المعتمدة على PTFE

قواعد الاختيار السريع:

الوسائط المحملة بالجسيمات أو عالية السرعة بالداخل + التآكل الكيميائي بالخارج + يتطلب جدارًا داخليًا منخفض الاحتكاك → أنبوب مركب PTFE مبطن بـ PEEK

وسائط خالية من الجسيمات بالداخل + مقاومة للتآكل فقط → أنبوب PTFE البكر (تكلفة أقل)

الأختام / المحامل (وليس الأنابيب) + درجة الحرارة العالية + التآكل → أنبوب مملوء PPL

الأختام الميكانيكية (وليس الأنابيب) + الحمل الثقيل + عدم التآكل → أنبوب مملوء بالبرونز + MoS₂

التطبيقات

التوافق الكيميائي

التوافق الكيميائي لبطانة PEEK

التوافق الكيميائي للطبقة الخارجية من PTFE

الاستنتاج العام

يغطي التوافق الكيميائي للأنابيب المركبة PTFE المبطنة بـ PEEK الغالبية العظمى من الوسائط الصناعية. الاستثناء الوحيد المهم هو حمض الكبريتيك المركز (نظرة خاطفة غير مقاومة)، إذا كان نقل حمض الكبريتيك المركز مطلوبًا، ففكر في أنابيب PTFE البكر أو الأنابيب المملوءة بـ PPL.

بالنسبة للبيئات الخارجية، تقاوم الطبقة الخارجية من PTFE جميع التآكل الكيميائي تقريبًا، مما يسمح بدفن الأنبوب المركب مباشرة تحت الأرض أو تعريضه لبيئات الرش الكيميائي.

ضمان الجودة

100% عذراء PTFE وراتنجات نظرة خاطفة:لا توجد مواد معاد تدويرها، ولا إعادة طحن

بطانة نظرة خاطفة عالية الجودة:المواد الخام المستوردة أو المحلية عالية الجودة المتاحة

عملية مركبة متقدمة:رابطة قوية بين البطانة والطبقة الخارجية - بدون تصفيح أو تقشير

سمك بطانة قابلة للتخصيص:مصممة خصيصًا لمتطلبات الضغط والتآكل والتكلفة

التتبع الكامل:شهادات المواد متاحة عند الطلب

التحكم الدقيق في الأبعاد:تضمن تفاوتات ID/OD الضيقة توافق التثبيت

مهلة:الأحجام القياسية في المخزون (48-72 ساعة)؛ مقاسات مخصصة 7-15 يومًا

التعليمات

س: ما الفرق بين الأنبوب المركب PTFE المبطن بنظرة خاطفة وأنبوب PTFE المملوء بـ PPL؟ أي واحد يجب أن أختار؟

ج: الاختلافات الرئيسية هي شكل المنتج وسيناريو التطبيق.

قواعد الاختيار السريع:

نقل الوسائط المحملة بالجسيمات، والملاط، والسوائل عالية السرعة من خلال الأنابيب ← أنبوب مركب مبطن من PEEK

أختام الصمامات، حلقات المكبس، حلقات التوجيه (وليس الأنابيب) ← أنبوب مملوء PPL (قدرة على درجة حرارة أعلى)

تآكل عالي للغاية داخل الأنبوب + تآكل كيميائي بالخارج ← أنبوب مركب مبطن بـ PEEK

خلاصة القول: تم تصميم الأنبوب المركب المبطن بـ PEEK من أجل "الأنابيب"، على وجه التحديد لمعالجة مشاكل تآكل الجدران الداخلية والاحتكاك في نقل السوائل.

تم تصميم الأنبوب المملوء PPL من أجل "الأختام"، لمعالجة تطبيقات درجات الحرارة العالية + الختم التآكل والتشحيم الذاتي.

س: ما هو الضغط الذي يمكن أن يتحمله الأنبوب المركب PTFE المبطن بـ PEEK؟ وسوف delaminate أو قشر؟

ج: إن قدرة الضغط للأنابيب المركبة PTFE المبطنة بـ PEEK تعتمد على سمك البطانة وجودة العملية المركبة.

المواصفات القياسية: يتحمل نقل السوائل بالضغط المتوسط ​​إلى العالي (يعتمد الضغط الدقيق على القطر وسمك الجدار وسمك البطانة، اتصل بنا لإبلاغنا بمعايير التشغيل الخاصة بك للتقييم)

تصميم مضاد للتفريغ: نحن نستخدم عمليات مركبة متخصصة تخلق روابط كيميائية وتشابكًا ميكانيكيًا في واجهة PEEK/PTFE، وقوة الرابطة تتجاوز بكثير التصفيح المادي العادي

مطابقة التمدد الحراري: يتمتع PEEK وPTFE بمعاملات تمدد حراري قابلة للمقارنة (PEEK ~4.7×10⁻⁵/°C، PTFE ~10-12×10⁻⁵/°C)، مما يقلل من خطر التصفيح الناتج عن التمدد الحراري التفاضلي عبر نطاق درجة الحرارة

نطاق التشغيل الموصى به: لا يوجد انفصال أو تقشير في الظروف العادية في حدود -100 درجة مئوية إلى +250 درجة مئوية للخدمة المستمرة

توصية: بالنسبة لظروف التدوير الحراري شديدة الضغط أو الشديدة، يرجى تقديم معلمات مفصلة، ​​ويمكن لفريقنا إجراء تقييمات مخصصة وتحسين العملية.

س: ما مدى سماكة بطانة PEEK؟ هل بطانة أكثر سمكا هي الأفضل دائما؟

ج: يتراوح سمك بطانة PEEK عادةً من 0.5 إلى 3.0 مم. يعتمد السماكة المثالية على العوامل التالية:

فلسفة التصميم: الأنبوب المركب ليس "كلما كان سمكه أفضل". يزيد سمك البطانة المفرط من صلابة الجدار ويقلل من المرونة ويرفع التكاليف (نظرة خاطفة أغلى بكثير من PTFE).

يهدف الهيكل المركب إلى "الجمع الأمثل بين خصائص المواد الداخلية والخارجية"، وتحتاج البطانة فقط إلى تلبية متطلبات مقاومة التآكل والاحتكاك المنخفض، بينما توفر الطبقة الخارجية الدعم الهيكلي والحماية الكيميائية.

العوامل المحددة للسمك:

كشط الوسائط (تركيز الجسيمات، سرعة التدفق)

ضغط تشغيل النظام

قطر الأنبوب

متطلبات درجة الحرارة

توصية: توفير ظروف التشغيل المحددة الخاصة بك (نوع الوسائط، محتوى الجسيمات، سرعة التدفق، الضغط، درجة الحرارة)، سيوصي فريقنا بالحل الأمثل لسمك البطانة لتلبية متطلبات الأداء مع المساعدة في التحكم في التكاليف.

س: ما هو معامل الاحتكاك للجدار الداخلي للأنبوب المركب المبطن بطبقة خاطفة؟ ما مقدار انخفاض الضغط الذي يمكن أن يقلله؟

ج: تتميز بطانة PEEK بمعامل احتكاك يبلغ 0.15-0.35 (تحت ظروف التشحيم الذاتي).

مقارنة انخفاض الضغط (تقدير هندسي):

بنفس القطر وسرعة التدفق، يكون معامل مقاومة الاحتكاك لبطانة PEEK أقل بكثير من أنابيب الفولاذ المقاوم للصدأ والفولاذ الكربوني (معامل الاحتكاك الفولاذي حوالي 0.5-0.8)

بالمقارنة مع أنابيب PTFE البكر (معامل الاحتكاك 0.04-0.10)، تتمتع بطانة PEEK بمعامل احتكاك أعلى قليلاً، ولكن ميزة PEEK تكمن في مقاومة التآكل وقدرة الضغط، في نقل الوسائط عالي التآكل، تطور جدران أنابيب PTFE بسرعة الأخاديد من التآكل، وتزداد خشونة السطح بشكل كبير، ويرتفع انخفاض الضغط الفعلي بسرعة. تحافظ بطانة PEEK على سطح أملس على المدى الطويل، مما يوفر انخفاضًا أكثر استقرارًا وانخفاض الضغط على مدار دورة الحياة بأكملها

توصية: بالنسبة للنقل لمسافات طويلة أو التطبيقات عالية السرعة، تعد ميزة انخفاض الضغط طويل المدى لبطانة PEEK ذات أهمية خاصة - مما يقلل بشكل كبير من تكاليف طاقة الضخ.

س: هل يمكن استخدام الأنابيب المركبة المبطنة بـ PEEK لنقل حمض الكبريتيك المركز؟

ج: ❌ لا.

PEEK قابل للذوبان فقط في حمض الكبريتيك المركز، وسوف يذوب بسرعة ويفشل في بيئات حمض الكبريتيك المركز. في حين أن الطبقة الخارجية من PTFE تقاوم حمض الكبريتيك المركز، فإن بطانة PEEK تتصل مباشرة بالوسائط ولا يمكنها تحمل تآكل حمض الكبريتيك المركز.

البدائل:

نقل حمض الكبريتيك المركز ← اختر أنبوب PTFE البكر (يقاوم PTFE البكر حمض الكبريتيك المركز)

أو اختر أنبوب PTFE المملوء بـ PPL (يقاوم كل من PPL وPTFE حمض الكبريتيك المركز)

وسائل الإعلام الأخرى:وبصرف النظر عن حمض الكبريتيك المركز، فإن بطانة PEEK تقاوم حمض الكبريتيك المخفف، وحمض الهيدروكلوريك، وحمض النيتريك، والقلويات القوية، والمذيبات العضوية، والزيوت، والهيدروكربونات، والبخار ذو درجة الحرارة العالية، وأكثر من ذلك.

س: ما هي القيود الرئيسية للأنابيب المركبة PTFE المبطنة بـ PEEK؟

ج:

حد درجة الحرارة: الخدمة المستمرة 250 درجة مئوية، أقل من 260 درجة مئوية في الأنبوب المملوء PPL. بالنسبة لمتطلبات درجات الحرارة المرتفعة، فكر في أنبوب مملوء بـ PPL

عدم توافق حمض الكبريتيك المركز: يذوب PEEK في حمض الكبريتيك المركز، لنقل حمض الكبريتيك المركز، اختر أنبوب PTFE البكر أو أنبوب مملوء PPL

يكلف: تعتبر المواد الخام PEEK باهظة الثمن، مما يجعل الأنابيب المركبة أكثر تكلفة من أنابيب PTFE البكر والأنابيب المملوءة PPL.

ومع ذلك، في التطبيقات عالية التآكل والتآكل، فإن عمر الخدمة الأطول بشكل ملحوظ مقارنة بأنابيب PTFE البكر يوفر تكلفة إجمالية أقل للملكية (TCO) بشكل كبير.

معامل احتكاك أعلى قليلاً من PTFE: بالنسبة لتطبيقات الاحتكاك المنخفضة للغاية (مثل أنابيب الأدوات الدقيقة) بدون تآكل، قد تكون أنابيب PTFE البكر أكثر ملاءمة

قاعدة القرار السريع:

تحتاج إلى مقاومة التآكل + الاحتكاك المنخفض + مقاومة التآكل لأنابيب نقل السوائل → الأنبوب المركب المبطن بـ PEEK هو الحل الأمثل.

الأختام الثابتة أو الأنابيب غير القابلة للتآكل ← تعتبر أنابيب PTFE البكر أكثر فعالية من حيث التكلفة.

درجة حرارة عالية جدًا (> 250 درجة مئوية) + تطبيقات التآكل ← الأنبوب المملوء PPL أكثر ملاءمة.
