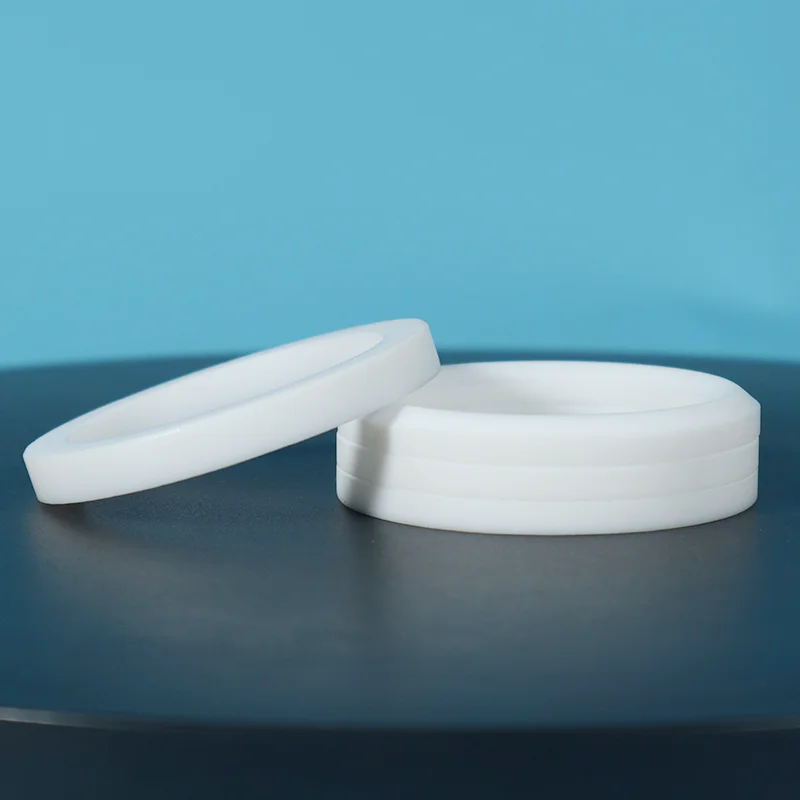

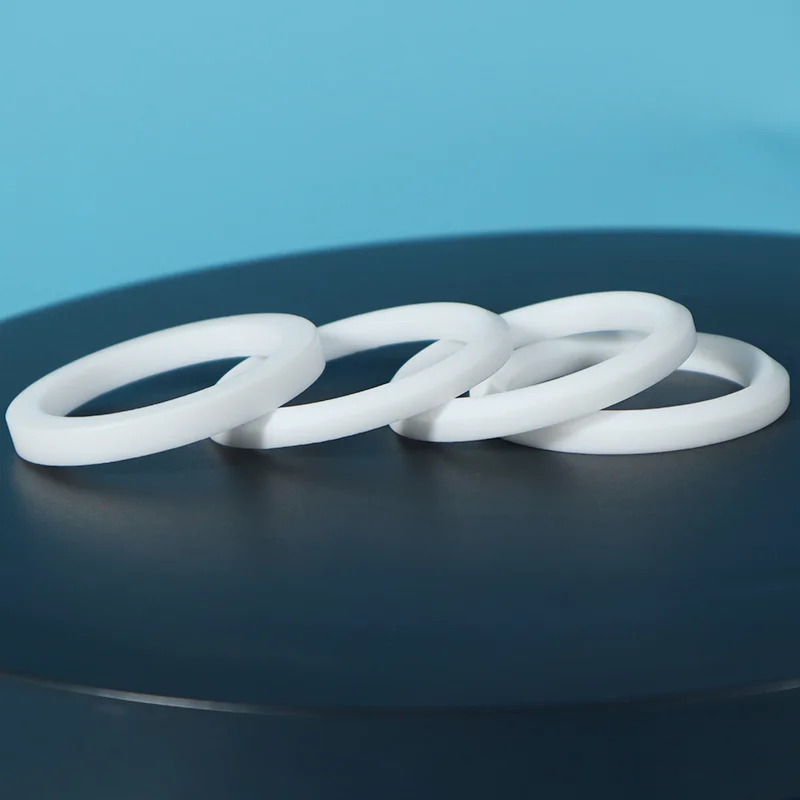

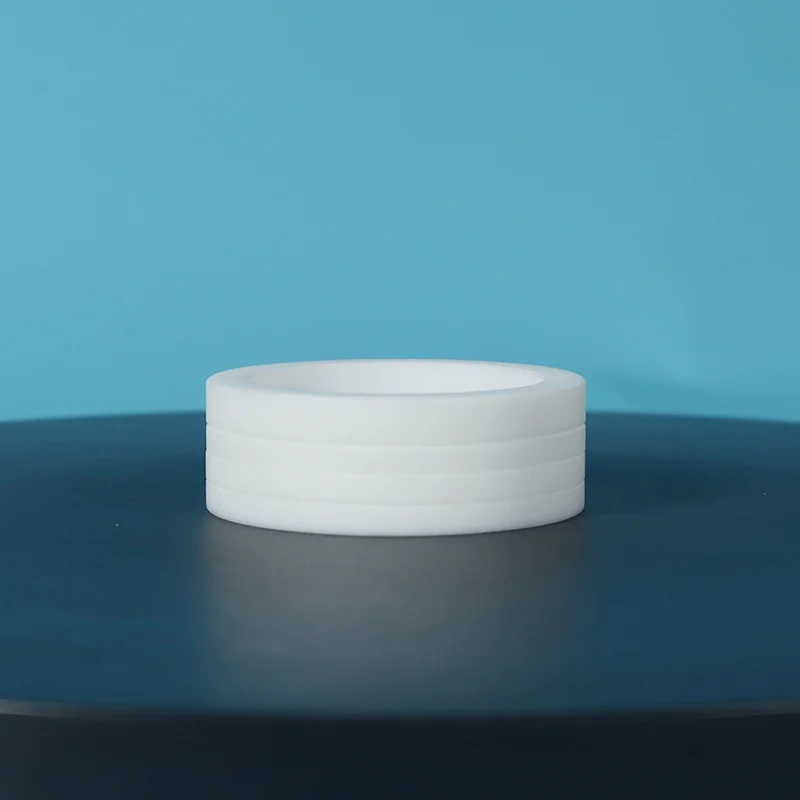

تتكون مجموعة التعبئة PTFE المصنعة بواسطة Taifno من مجموعة من حلقات الختم PTFE، بما في ذلك حلقة المحول العلوي، وحلقات متوسطة على شكل V، وحلقة محول سفلية، مصممة للتركيب في صندوق الحشو.
إنها مناسبة لنطاق درجة حرارة من -180 درجة مئوية إلى +200 درجة مئوية، وتتحمل ضغوطًا تصل إلى 500 بار، وتغطي نطاق درجة الحموضة من 0 إلى 14، وتدعم سرعات خطية تصل إلى 5 م/ث.
|
مشكلة يا الدائري |
لماذا يحدث ذلك؟ |
كيف تقوم مجموعة التعبئة بإصلاحها |
|
تسرب على مهاوي متحركة |
الحلقات الدائرية عبارة عن أختام ثابتة - مصممة للأخاديد الثابتة، وليس لحركة العمود |
الحلقات على شكل حرف V ديناميكية - تتحرك الشفاه الختمية مع العمود |
|
لا يمكن تعديلها |
بمجرد التثبيت، يتم تثبيت قوة الختم |
أعد ربط صامولة الغدة عند حدوث التآكل — بدون تفكيك |
|
فشل في المواد الكيميائية |
يتضخم المطاط أو يتصلب أو يتحلل |
PTFE خامل كيميائيا - الرقم الهيدروجيني 0-14 |
|
يتم استبدالها كل بضعة أشهر |
مجموعة الضغط — المطاط يأخذ تشوهًا دائمًا |
لا تحتوي مادة PTFE على مجموعة ضغط — فهي تدوم لسنوات |
|
درجة الحرارة محدودة |
يتصلب المطاط في البرد، ويلين في الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية - مبرد للتعقيم |
1. قوة الختم القابلة للتعديل: الحلقات الدائرية ثابتة - بمجرد تركيبها، لا يمكن تعديل قوة الختم. مجموعات التعبئة PTFE قابلة لإعادة الشد. مع تآكل التغليف بمرور الوقت، ما عليك سوى ربط صامولة الغدة لاستعادة أداء الختم. لا حاجة للتفكيك.
2. الختم الديناميكي للأعمدة المتحركة: الحلقات الدائرية عبارة عن أختام ثابتة - فهي تغلق في أخدود ثابت واحد وتفشل عندما يتحرك العمود. تم تصميم حلقات PTFE على شكل حرف V خصيصًا للحركة الدورانية الترددية والبطيئة - تتحرك شفاه الختم مع العمود، مما يحافظ على الاتصال تحت الضغط.
3. الختم الذي يعمل بالضغط: تم تصميم الشكل الهندسي على شكل حرف V ليتم تنشيطه بالضغط: مع زيادة ضغط النظام، فإنه يدفع شفاه الختم بقوة أكبر على القضيب والمبيت، مما يعزز فعالية الختم تلقائيًا.
|
ملكية |
مجموعة التعبئة PTFE |
|
المقاومة الكيميائية |
الرقم الهيدروجيني 0-14 — عالمي تقريبًا |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية |
|
معامل الاحتكاك |
0.05-0.20 — أدنى مستوى من أي مادة صلبة |
|
التشحيم الذاتي |
نعم - لا حاجة للتشحيم الخارجي |
|
الدرجات المتوافقة مع إدارة الغذاء والدواء |
متاح عند الطلب |
|
مجموعة الضغط |
لا شيء - لا يتم ضبط PTFE مثل المطاط |
|
ميزة |
التعبئة الدائرية PTFE |
يا الدائري |
PTFE الختم المركب |
|
نوع الختم |
ديناميكي - مصمم لتحريك الأعمدة |
ثابت - أخدود ثابت فقط |
ديناميكية - سرعة عالية |
|
قابل للتعديل؟ |
✅ نعم - قابل لإعادة الشد |
❌ لا – ثابت |
❌ لا – ثابت |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية |
المطاط محدود |
-180 درجة مئوية إلى +200 درجة مئوية |
|
نطاق الضغط |
ما يصل إلى 500 بار |
معتدل |
ما يصل إلى 500 بار |
|
المقاومة الكيميائية |
★★★★★ |
★★☆☆☆ |
★★★★★ |
|
التسامح حركة رمح |
عالي - يعالج المحاذاة غير الصحيحة |
ضعيف - يفشل في تحريك الأعمدة |
معتدل - محاذاة حساسة |
|
العمر في الخدمة القاسية |
سنين |
شهور |
سنين |
|
التكلفة (الأولي) |
$$$ |
$ |
$$$ |
|
التكلفة (إجمالي الملكية) |
أدنى |
الأعلى |
معتدل |
|
طلب |
الخدمة الشاقة، السرعة المنخفضة، الظروف القاسية |
ختم ثابت فقط |
سرعة عالية، احتكاك منخفض |
|
صناعة |
طلب |
|
المعالجة الكيميائية |
سيقان الصمامات والمضخات الكيميائية والمفاعلات - الأحماض والمذيبات والمواد الكاوية |
|
النفط والغاز |
صمامات التحكم، وصمامات البوابة، وBOPs - تتوفر درجات NACE/API |
|
الصيدلانية |
المعالجة المعقمة، وتصنيع الأدوية - تتوفر درجات إدارة الغذاء والدواء الأمريكية/دستور الأدوية الأمريكي |
|
الأطعمة والمشروبات |
الصمامات الصحية، ومعدات التعبئة - PTFE النقي المتوافق مع إدارة الغذاء والدواء الأمريكية (FDA). |
|
توليد الطاقة |
أنظمة البخار ذات درجة الحرارة العالية، وأختام التوربينات |
|
أشباه الموصلات |
توزيع المواد الكيميائية عالية النقاء، معدات غرف الأبحاث |
|
الصناعية العامة |
مكابس هيدروليكية، ماكينات قولبة بالحقن، ضواغط، خلاطات، محرضات |
صمامات التحكم والعزل
صمامات البوابة، الصمامات الكروية، الصمامات الكروية
المضخات الترددية
مضخات الطرد المركزي (دوارة بطيئة)
الاسطوانات الهيدروليكية والمحركات
الضواغط
الخلاطات والمحرضين
مكابس الحدادة، آلات القولبة بالحقن
التحدي: يقوم مصنع كيميائي يتعامل مع حمض قوي عند درجة حرارة 150 درجة مئوية باستبدال الحلقات الدائرية الموجودة على صمام التحكم كل شهرين إلى ثلاثة أشهر - مما يتسبب في توقف العمل بشكل مكلف ومخاوف تتعلق بالسلامة.
الحل: مجموعة التعبئة الدائرية PTFE ذات الدرجة المملوءة بالكربون. تم تركيبه بمواصفات عزم الدوران الموصى بها.
النتيجة: عدم التسرب لمدة 18 شهرًا. تمت إعادة تشديد التعبئة مرتين أثناء الصيانة المجدولة. تخفيض بنسبة 80% في تكاليف الصيانة ووقت التوقف عن العمل.
التحدي: كانت مضخة الملاط التي تتعامل مع الوسائط الكاشطة تستهلك التعبئة القياسية كل 4 إلى 6 أسابيع، مما يتطلب انقطاعات متكررة في الإنتاج.
الحل: مجموعة تعبئة PTFE مملوءة بالزجاج مع حلقات مضادة للقذف.
النتيجة: استمرت مجموعة التعبئة لمدة 8 أشهر — أي أطول بمقدار 8 مرات من الحل السابق. تم تمديد فترات الصيانة. تحسن وقت تشغيل الإنتاج بشكل ملحوظ.
التحدي: منشأة معالجة الغاز الطبيعي مطلوبة لتلبية معايير ISO 15848 للانبعاثات الهاربة بشأن صمامات التحكم المهمة.
الحل: مجموعة التعبئة منخفضة الانبعاثات المستندة إلى PTFE مع حزمة التشحيم الخاصة، والتي تم اختبارها وفقًا لمعيار ISO 15848.
النتيجة: تم اجتياز الامتثال للانبعاثات. معدلات التسرب أقل بكثير من الحدود المسموح بها. يتم التحقق من الأداء على المدى الطويل من خلال المراقبة المستمرة.
ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.
|
المعلمة |
قيمة |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية (PTFE)، حتى +315 درجة مئوية (الدرجات المعدلة) |
|
ضغط التشغيل |
ما يصل إلى 500 بار (50 ميجاباسكال) — يعتمد على التصميم والحلقات الاحتياطية |
|
السرعة القصوى |
< 5 م/ث (الترددية) |
|
نطاق الرقم الهيدروجيني |
0-14 (باستثناء المعادن القلوية المنصهرة ومركبات الفلور) |
|
خيارات المواد |
عذراء PTFE، مملوء بالكربون، مملوء بالزجاج، مملوء بـ MoS₂ |
|
المعايير |
API 6A، NACE، NORSOK M-710 (متوفر) |
|
نطاق القطر |
مخصص: 3 مم إلى 1000 مم+ |
|
درجة |
أفضل ل |
حد |
|
عذراء PTFE |
المواد الكيميائية النظيفة، وتطبيقات إدارة الغذاء والدواء الأمريكية، والخدمات العامة - أقل احتكاك |
مقاومة التآكل أقل - وليس للمواد الكاشطة |
|
PTFE مملوء بالكربون |
سرعة عالية، تبديد للحرارة، احتكاك منخفض - حيث تتراكم الحرارة |
ليس للمؤكسدات القوية |
|
PTFE مملوء بالزجاج |
الوسائط الكاشطة، والحمل العالي، ومقاومة التآكل — حيث توجد الجسيمات |
قد يكون لها أعمدة ناعمة - استخدم عمودًا أو كمًا صلبًا |
|
MoS₂-مليئة PTFE |
الوسائط اللاصقة، وعزم الدوران المنخفض، والتشحيم المعزز - حيث تلتصق الوسائط |
ليس للأحماض المؤكسدة |
100% من مادة PTFE البكر - لا يوجد مواد معاد تدويرها أو إعادة طحنها. جودة متسقة، دفعة بعد دفعة.
إمكانية التتبع الكامل - يمكن تتبع كل دفعة من المواد الخام إلى المنتج النهائي. شهادات المواد متاحة عند الطلب.
صب دقيق - كل حلقة تعبئة مصبوبة بدقة أو مصنعة آليًا لتحقيق تفاوتات مشددة.
إرشادات التثبيت — تعليمات التثبيت التفصيلية ومواصفات عزم الدوران مع كل طلب.
نظام الجودة ISO — تتبع عمليات التصنيع معايير الجودة العالمية.
تتوفر درجات إدارة الغذاء والدواء الأمريكية - متوافقة مع معايير إدارة الغذاء والدواء الأمريكية ودرجات USP Class VI للتطبيقات الغذائية والصيدلانية.
ج: إنها مجموعة من حلقات PTFE، ومحول علوي، وحلقات وسطى على شكل حرف V، ومحول سفلي، مثبتة في صندوق حشو.
عندما يتم شد صامولة الغدة، تتوسع الحلقات على شكل حرف V بشكل قطري على كل من العمود والمبيت. يعمل ضغط النظام على تنشيط شفاه الختم بشكل أكبر، مما يجعل الختم أكثر إحكامًا مع ارتفاع الضغط. تنشيط ذاتي. يمكن إعادة شدها عند حدوث التآكل.
ج: قم بالتبديل عندما تستمر الحلقات الدائرية في الفشل، أو على أعمدة متحركة، أو تحت تقلبات الضغط، أو في المواد الكيميائية العدوانية.
الحلقات الدائرية ثابتة، وتغلق في الأخاديد الثابتة. مجموعات التعبئة ديناميكية، وقابلة للتعديل، وقابلة لإعادة الشد، ومصممة للأجزاء المتحركة.
مقارنة التكلفة: تكلفة الحلقات O أقل مقدمًا. ولكن إذا قمت باستبدالها كل 3 أشهر، فإن مجموعة التعبئة الواحدة التي تدوم من 3 إلى 5 سنوات توفر لك مبلغًا كبيرًا من الدولارات الأمريكية في قطع الغيار والعمالة ووقت التوقف عن العمل.
ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية (حتى +315 درجة مئوية معدلة).
ضغط: ما يصل إلى 500 بار. السرعة: <5 م/ث.
الخطأ الأكثر شيوعا: الإفراط في تشديد الغدة. مادة PTFE ناعمة، والضغط المفرط يسبب تدفقًا باردًا، ويشوه الحلقات، ويخلق تسربًا بدلاً من الختم. استخدم مفتاح عزم الدوران. تشديد في الزيادات.
اتبع دليل التثبيت الخاص بنا، المرفق مع كل طلب.
