ختم نابض نشط من النوع U

يوفر الزنبرك الموجود داخل الختم النابض النشط من النوع U قوة إغلاق تحت ظروف الضغط الصفري؛ عندما يدخل ضغط النظام إلى التجويف على شكل حرف U، فإنه يجبر شفاه الختم بشكل أكثر إحكامًا على العمود، وكلما زاد الضغط، كان الختم أكثر إحكامًا.

علاوة على ذلك، توفر مادة PTFE مقاومة كيميائية عالمية ممتازة ونطاق واسع لدرجة حرارة التشغيل من -180 درجة مئوية إلى +200 درجة مئوية؛ وهو يدعم ضغوطًا تصل إلى 40 ميجا باسكال (ديناميكي) / 60 ميجا باسكال (ثابت) وسرعات خطية تصل إلى 15 م/ث، مما يجعله مناسبًا لمجموعة واسعة من ظروف التشغيل.

ما هو الختم النابض المنشط من النوع U؟

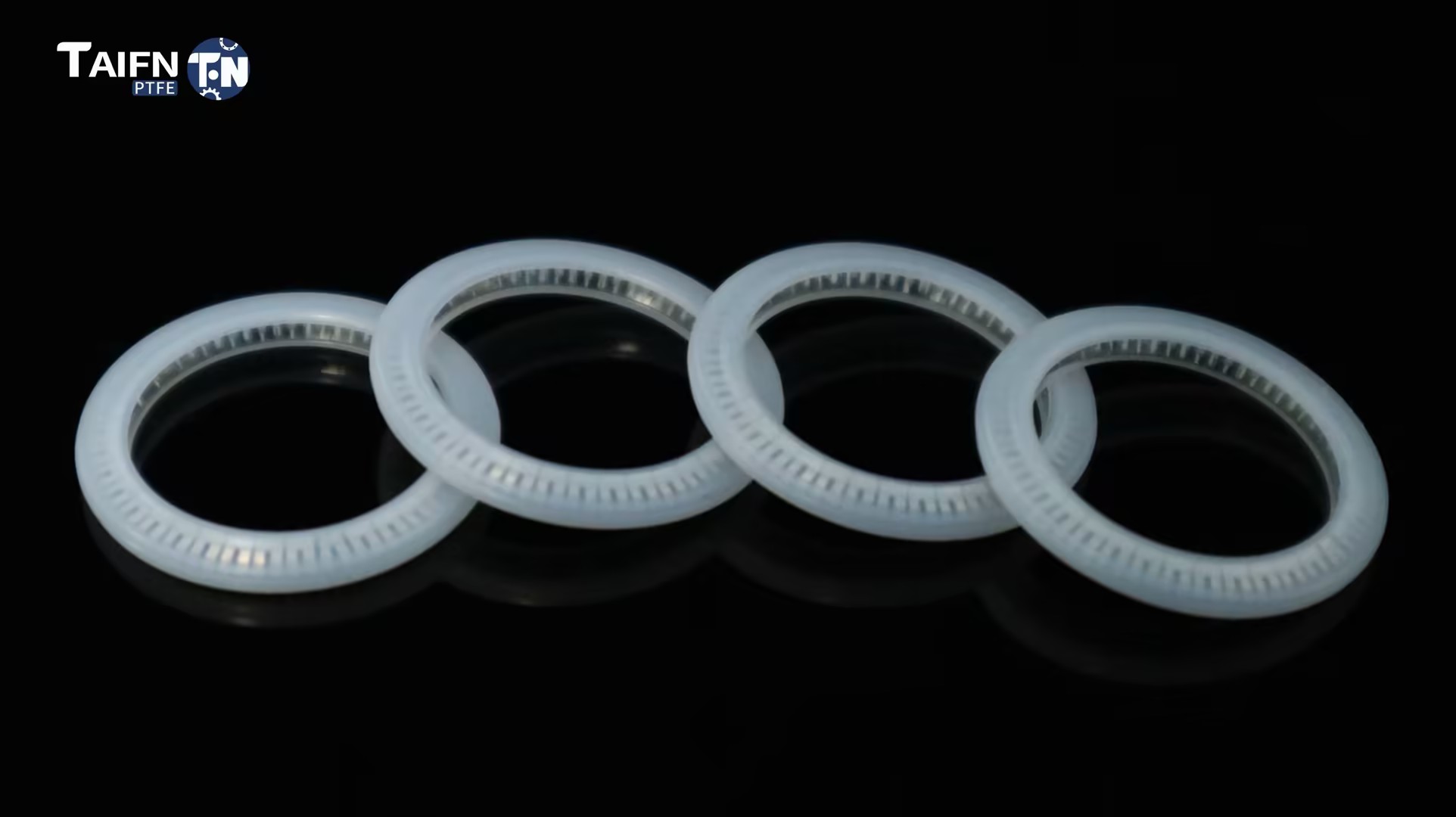

الختم النابض النشط من النوع U عبارة عن سترة PTFE على شكل حرف U مع زنبرك معدني بداخله. إنه عنصر مانع للتسرب أحادي الاتجاه مصمم لتطبيقات القضيب (الختم الداخلي) أو المكبس (الختم الخارجي).

كيف يعمل:

الضغط الصفري: يوفر الزنبرك قوة إغلاق أولية، ويغلق حتى في حالة عدم تعرض النظام للضغط

تحت الضغط: يدخل ضغط النظام إلى التجويف على شكل حرف U ويدفع الشفاه المانعة للتسرب بشكل أقوى على سطح التزاوج، والضغط = إحكام الغلق

تنشيط ذاتي: يعوض الزنبرك عن التآكل، وتفاوتات الأجهزة، والتدوير الحراري، ويحافظ على قوة الختم بمرور الوقت

النوع U مقابل النوع V: أيهما تحتاج؟

لماذا تختار نوع U؟

دليل المقارنة والاختيار

نوع U مقابل O-Ring مقابل نوع V

دليل الاختيار السريع

التطبيقات الأولية

تطبيقات العالم الحقيقي

دراسة الحالة 1: المضخة الكيميائية - عمر أطول 3 مرات

التحدي: كان أحد المصانع الكيميائية يستبدل الحلقات المطاطية على مضخات المكبس التي تتعامل مع المذيبات كل شهرين إلى ثلاثة أشهر بسبب التورم والتصلب، مما تسبب في انقطاع الإنتاج.

الحل: تم تركيب سدادة زنبركية من النوع U مع سترة PTFE مملوءة بالكربون وزنبرك من الفولاذ المقاوم للصدأ 316. تم الحفاظ على تصميم الأخدود القياسي AS568A.

النتيجة: تدوم موانع التسرب لأكثر من 9 أشهر، أي أطول بثلاث مرات من المطاط. صفر تسرب. فترات الصيانة تمتد من أسابيع إلى مواسم.

دراسة الحالة 2: الحشو الصيدلاني - الامتثال لإدارة الغذاء والدواء

التحدي: تتطلب آلة تعبئة الأدوية وجود ختم للصمام الدوار الذي يتعامل مع المنتج المعقم. لم تتمكن الحلقات المطاطية من اجتياز اختبار المواد القابلة للاستخراج من إدارة الغذاء والدواء.

الحل: يتم توفير ختم زنبركي من النوع U مع سترة PTFE الأصلية ونابض من الفولاذ المقاوم للصدأ 316. مادة متوافقة مع إدارة الغذاء والدواء. الوثائق الكاملة المقدمة.

النتيجة: اجتياز اختبار المواد القابلة للاستخراج من إدارة الغذاء والدواء. نجا الختم من دورات التعقيم CIP/SIP المتكررة. لا توجد بدائل في 18 شهرا.

ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.

المواصفات الفنية

خصائص المنتج

خيارات المواد سترة

خيارات مواد الربيع

خيارات نوع الربيع

تيفنو ضمان الجودة

100% من راتينج PTFE البكر - بدون إعادة طحن أو مواد معاد تدويرها. جودة متسقة، دفعة بعد دفعة.

ماكينة CNC دقيقة - لا توجد تكاليف العفن. مقاسات مخصصة من قطر 5 مم إلى 3300 مم.

إمكانية التتبع الكامل - يمكن تتبع كل دفعة من المواد الخام إلى الختم النهائي. شهادات المواد عند الطلب.

شهادة ISO 9001 — عمليات التصنيع معتمدة بموجب أنظمة إدارة الجودة ISO.

تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - تلبي Virgin PTFE متطلبات إدارة الغذاء والدواء الأمريكية 21 CFR 177.1550 وBfR.

سبائك الزنبرك متاحة — معيار 301/316 SS؛ Elgiloy، Hastelloy، Inconel للظروف القاسية.

توافق الأخدود القياسي — يناسب أخاديد الحلقة الدائرية القياسية AS568A وDIN 3771.

التعليمات

س: ما هو الختم النابض النشط من النوع U ومتى يجب استخدامه؟

ج: سترة من مادة PTFE على شكل حرف U وبداخلها زنبرك معدني. الأختام من الضغط الصفري إلى الضغط العالي (حتى 60 ميجا باسكال) على الأعمدة المتحركة.

استخدمه عند فشل الحلقات الدائرية أو سدادات الشفة المطاطية، على قضبان المكبس وسيقان الصمامات والتطبيقات الديناميكية التي تتعامل مع المواد الكيميائية العدوانية أو درجات الحرارة القصوى أو الضغط العالي.

النوع U مقابل النوع V: النوع U عبارة عن مانع تسرب نصف قطري لقضبان المكبس وسيقان الصمامات. النوع V هو ختم محوري للفلنجات والأغطية.

إذا كنت تقوم بإغلاق قضيب متحرك: اختر النوع U.

في حالة إغلاق شفة أو غطاء: اختر النوع V.

س: ما هي تكلفة الختم الزنبركي من النوع U؟

ج: تعتمد التكلفة على القطر، ومواد الغلاف، وسبائك الزنبرك، ونوع الزنبرك، والكمية. تبدأ الأحجام القياسية عند X−X−Y تقريبًا. الأحجام المخصصة المقتبسة لكل رسم.

تكلفة تأثيرات السبائك الزنبركية: 301/316 SS (قياسية، أقل تكلفة) ← Elgiloy/Hastelloy (تآكل شديد/درجة حرارة عالية، تكلفة أعلى).

تكلفة تأثير نوع الزنبرك: حلزوني (حمل أعلى) مقابل الكابولي (الكشط الديناميكي) مقابل زنبرك على شكل حرف V (احتكاك منخفض).

س: ما هي الحدود وأخطاء التثبيت الأكثر شيوعاً؟

ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية (حسب الدرجة).

ضغط: ما يصل إلى 40 ميجا باسكال (ديناميكي) / 60 ميجا باسكال (ثابت).

سرعة: حتى 15 م/ث (ترددي)، حتى 1-3 م/ث (دوار).

الحدود الكيميائية:

سترة PTFE: ليست مخصصة للمعادن القلوية المنصهرة أو الفلور العنصري.

مملوء بالزجاج: ليس مخصصًا لـ HF أو القلويات القوية.

مملوء بالكربون: غير مخصص للمؤكسدات القوية.

ثلاثة أخطاء شائعة:

(1) إتلاف الشفة أثناء التثبيت: افحصها قبل التثبيت.

(2) تصميم الأخدود المفرط أو غير المناسب: الأختام من النوع U تناسب الأخاديد الدائرية القياسية AS568A. الأبعاد الخاطئة تلحق الضرر بالختم.

(3) التثبيت للخلف: الأختام من النوع U اتجاهية. يجب أن يواجه الفتح على شكل حرف U جانب الضغط (حيث يدخل الضغط إلى "U").
