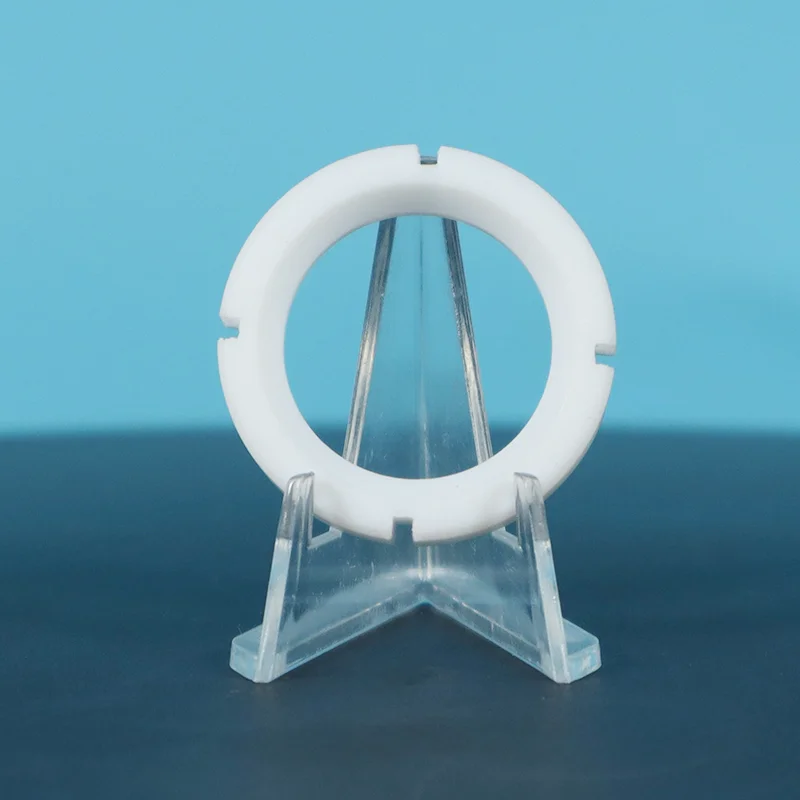

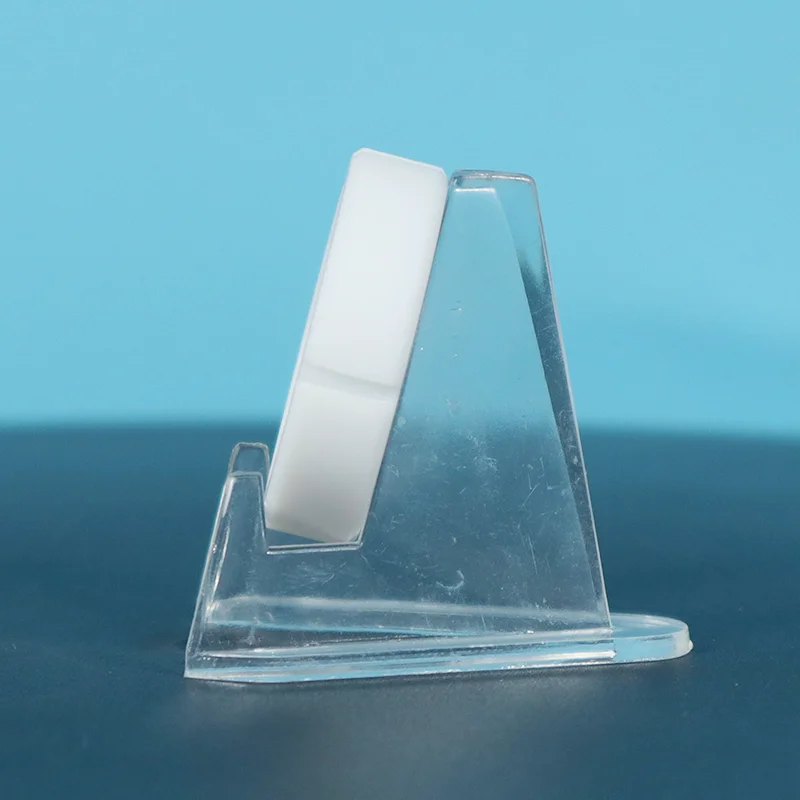

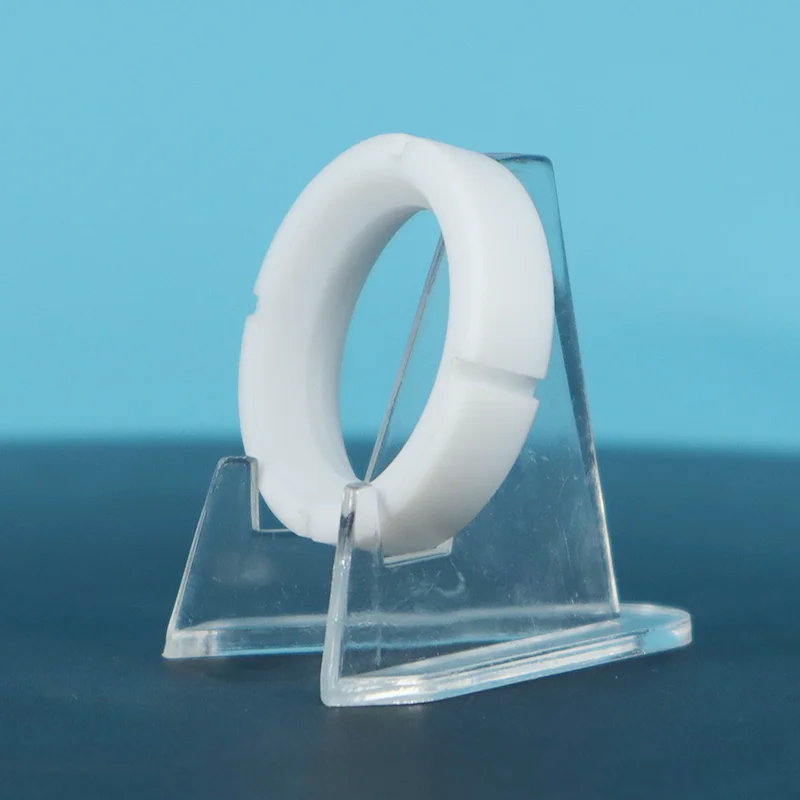

مقعد صمام PTFE العذراء

تعتبر مقاعد صمام Virgin PTFE مناسبة لنطاق درجة حرارة يتراوح من -180 درجة مئوية إلى +200 درجة مئوية، وتتحمل ضغوطًا تصل إلى 414 بار، وتتوافق مع نطاق درجة الحموضة من 0 إلى 14؛ وفي تطبيقات الخدمات الكيميائية، يبلغ عمر الخدمة الخاص بها ثلاثة إلى خمسة أضعاف عمر المكونات المطاطية أو EPDM. تقدم Taifno حلولاً مخصصة وعينات مجانية؛ يرجى الاتصال بنا للحصول على الاقتباس والدعم الفني.

لماذا تختار مقاعد صمام Virgin PTFE؟

مشكلة مادة المقعد

إذا كنت تستخدم حاليًا مقاعد مطاطية أو EPDM أو ذات صمامات معدنية، فقد تواجه واحدة أو أكثر من هذه المشكلات:

ثلاث مزايا أساسية

1. المقاومة الكيميائية العالمية: PTFE خامل كيميائيًا لجميع الأحماض والقواعد والمذيبات والهيدروكربونات تقريبًا. إنه يحل مشاكل الختم في الصناعات الكيميائية والبترولية والأدوية والصناعات الغذائية التي لا تستطيع المواد الأخرى التعامل معها. مادة مقعد واحد لكل الوسائط تقريبًا.

2. إغلاق محكم الفقاعات: توفر المقاعد الناعمة من مادة PTFE إمكانية الإغلاق من الدرجة السادسة (محكمة الغلق بالفقاعات)، وهي أشد فئة تسرب يمكن تحقيقها. المقاعد المعدنية لا تستطيع تحقيق ذلك. يمكن للمطاط، ولكن المطاط يفشل في الوسائط العدوانية. يمنحك PTFE عدم التسرب دون أي قيود كيميائية.

3. أقل احتكاك: يتمتع PTFE بأقل معامل احتكاك بين المواد الصلبة (0.05-0.20)، مما يضمن التشغيل السلس للصمام، ومتطلبات عزم الدوران المنخفضة، وتقليل تآكل المشغل. لا الشائكة. لا مزعجة. لا تراكم وسائل الإعلام.

المقارنة: PTFE مقابل مواد المقاعد الأخرى

مقارنة التكلفة والأداء

مقارنة الأداء

دليل الاختيار السريع

التطبيقات

الصناعات الأولية

المعدات النموذجية

الصمامات الكروية العائمة والمثبتة على مرتكز الدوران

صمامات الفراشة

صمامات البوابة وصمامات الكرة الأرضية

صمامات التوصيل

صمامات التحكم

فحص الصمامات

تطبيقات العالم الحقيقي

دراسة الحالة 1: حل مشكلة التخلل التي تم تعديلها بواسطة TFM™ PTFE

التحدي: كان أحد عملاء الشركة المصنعة للصمامات الكروية يستخدم مقاعد صمامات PTFE التي لم توفر مقاومة كافية للتشوه والتآكل والتخلل. كان لدى PTFE أيضًا ميل إلى الانتفاخ والانكماش، مما يجعل الختم غير مثالي.

الحل: تم تغيير مادة مقعد الصمام إلى TFM™ PTFE المعدل، مع مقاومة أكبر للتشوه ومعدل تغلغل أقل. كما قدمت المادة أيضًا سطحًا أكثر سلاسة، مما يقلل الاحتكاك ويحسن ختم الكرة إلى المقعد.

النتيجة: يوفر المقعد الجديد مقاومة أفضل للاختراق، وتحسين استقرار الأبعاد، وتعزيز السلامة الهيكلية. تنتج الشركة المصنعة الآن مقاعد صمام بأحجام تتراوح من ¾ إلى 54 بوصة، مع تطبيقات في المعالجة الكيميائية والإيثانول والنفط والغاز والسكك الحديدية والورق والصناعات الغذائية.

خلاصة القول: إن تغيير مادة واحدة يحل ثلاث مشكلات، وهي التخلل، والتشوه، والاحتكاك. لا حاجة لمزيد من البدائل.

دراسة الحالة 2: مضاعفة عمر الخدمة لمقعد PTFE

التحدي: واجهت إحدى الشركات المصنعة للمشروبات المركزة فشلًا في إغلاق صمامات الفراشة بسبب المواد الكيميائية المنكهة القوية عند درجات حرارة أقل من 50 درجة مئوية وضغط أقل من 5 بار. كان ختم OEM FPM يتورم ويتجعد ويتقشر تحت هجوم كيميائي.

الحل: تم استبدال FPM بمقعد يعتمد على PTFE.

النتيجة: استمر المقعد الجديد المعتمد على PTFE لمدة 3 أشهر، مقارنةً بمقعد FPM الأصلي الذي استمر لمدة 1.5 شهرًا. مضاعفة عمر الخدمة. تقليل وقت توقف الصيانة بنسبة 50%.

خلاصة القول: ترقية مادية بسيطة. عمر أطول مرتين. نصف فترة التوقف.

دراسة الحالة 3: مادة PTFE المملوءة بالزجاج — عمر أطول بمقدار 8 مرات

التحدي: كانت إحدى عمليات التعدين هي استبدال مقاعد الصمامات كل 4 إلى 6 أسابيع على صمامات الملاط التي تتعامل مع جزيئات الخام الكاشطة. كانت مقاعد Virgin PTFE تتآكل بسرعة، مما تسبب في انقطاع الإنتاج بشكل متكرر.

الحل: تمت الترقية إلى مقاعد PTFE المملوءة بالزجاج مع تعزيز مقاومة التآكل والقوة.

النتيجة: استمرت المقاعد لمدة 8 أشهر، أي 8 مرات أطول من مادة PTFE الأصلية. تحسن وقت تشغيل الإنتاج بشكل ملحوظ. فترات الصيانة تمتد من أسابيع إلى أشهر.

خلاصة القول: تغيير واحد. عمر أطول 8 مرات. تقليل وقت التوقف عن العمل بنسبة 80%.

ملاحظة: تختلف نتائج الحالة الفعلية حسب شروط التطبيق. اتصل بنا للحصول على توصيات خاصة بالتطبيق.

المواصفات الفنية

الدرجات المتاحة

ضمان الجودة

مادة الراتنج البكر بنسبة 100% - بدون إعادة طحن أو مواد معاد تدويرها. جودة متسقة، دفعة بعد دفعة.

إمكانية التتبع الكامل - يمكن تتبع كل دفعة من المواد الخام إلى المنتج النهائي. شهادات المواد متاحة عند الطلب.

التصنيع الدقيق - يتم تصنيع المقاعد بدقة لتحمل تفاوتات ضيقة (دقة ±0.1 مم) باستخدام مخارط CNC.

شهادة ISO 9001 — عمليات التصنيع معتمدة بموجب أنظمة إدارة الجودة ISO.

تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - تتوافق درجات Virgin PTFE مع متطلبات FDA 21 CFR 177.1550.

دعم التصميم المخصص — دعم هندسي لتحسين هندسة المقعد لتصميم الصمام المحدد لديك.

التعليمات

س: ما هو مقعد صمام Virgin PTFE وكيف أعرف ما إذا كان مقعدي بحاجة إلى الاستبدال؟

ج: مكون الختم حيث تلتقي الكرة أو القرص أو القابس بجسم الصمام. يوفر PTFE مقاومة كيميائية عالمية، واحتكاك منخفض، وإغلاق محكم للفقاعات من الدرجة السادسة.

استبدله عندما ترى: تسربًا من خلال الصمام المغلق، أو عزم تشغيل أعلى من المعتاد، أو تآكلًا أو خدشًا واضحًا، أو بعد الخدمة الممتدة في الظروف الصعبة.

إذا لم تكن متأكدًا، أرسل لنا صورة ومواصفات الصمام الخاص بك، وسنساعدك في التشخيص.

س: Virgin PTFE مقابل PTFE المملوء، ما هي الدرجة التي تناسب صمامي؟

ج: ثلاثة أسئلة يجب أن تطرحها على نفسك:

هل الوسائط الخاصة بك نظيفة أم كاشطة؟ نظيف → عذراء PTFE. كاشطة → مملوءة بالزجاج.

هل درجة الحرارة مرتفعة أم تحتاج لتبديد الحرارة؟ → مليئة بالكربون.

هل التخلل مصدر قلق أم أنك بحاجة إلى حياة أطول؟ → تم تعديل ™TFM.

قاعدة سريعة: عذراء PTFE للنقاء والامتثال لإدارة الغذاء والدواء. مملوء بـ PTFE للقوة ومقاومة التآكل والعمر الطويل.

أرسل لنا الوسائط ودرجة الحرارة والضغط، ونوصي بالدرجة المناسبة في رد واحد.

س: ما هي الحدود والخطأ الأكثر شيوعا؟

ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية.

ضغط: ما يصل إلى 414 بار، يختلف حسب الفئة والتصميم.

الحدود الكيميائية:

مملوء بالزجاج: ليس مخصصًا لـ HF أو القلويات القوية

مملوء بالكربون: غير مخصص للمؤكسدات القوية

Virgin PTFE وTFM™: غير مخصص للمعادن القلوية المنصهرة أو غاز الفلور

الخطأ الأكثر شيوعا: الإفراط في الضغط. يتطلب PTFE قوة جلوس دقيقة. يؤدي الضغط الزائد إلى إتلاف المقعد؛ القليل جدا يسبب التسرب.
