يتم استخدام منتجات الألواح المجوفة والمقولبة PTFE في الصناعات الكيميائية والميكانيكية والكهربائية. إذا كنت تبحث عن مصنع ومورد محترف لهذه المنتجات، فاختر Taifno ويمكننا تقديم خدمات المحطة الواحدة.
ورقة PTFE سكيفيد: يتم إنتاجه عن طريق القطع الدوار (التزحلق) من قالب PTFE المصبوب بعد التلبيد. رقيقة ودقيقة وعرض كبير وتشطيب سطحي ممتاز. اختره عندما تحتاج إلى صفائح رفيعة (0.3-10 مم) ذات سماكة ضيقة (±0.02 مم) وعرض كبير (يصل إلى 2700 مم) وسطح أملس. مثالية للحشيات والبطانات والشريط والعزل الكهربائي.

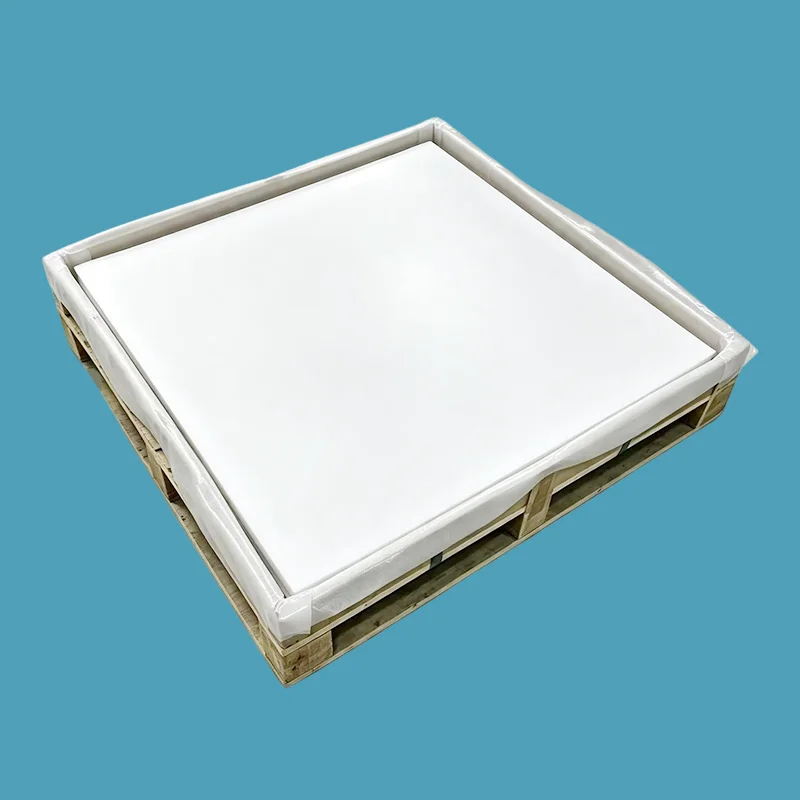

PTFE ورقة مصبوب: يتم إنتاجه عن طريق صب راتنجات PTFE بالضغط في قالب، ثم تلبيدها. خصائص ميكانيكية سميكة وقوية وممتازة. يمكنك اختياره عندما تحتاج إلى صفائح سميكة (4-200 مم) لتصنيع الأجزاء الهيكلية، ووسادات المحامل، ومقاعد الصمامات، والمكونات التي تتطلب سلامة المواد.
يكمن الاختلاف الأساسي بين صفائح PTFE المصبوبة والمقولبة في عملية التصنيع.
يتم تصنيعها عن طريق ضغط راتينج PTFE في قالب أسطواني، ثم تلبده، ثم قطعه بشكل دوار (تقطيعه) إلى صفائح رقيقة
تنتج صفائح رقيقة ذات تشطيب سطحي ممتاز وتحمل سمك محكم
متوفر بعرض كبير يصل إلى 2700 ملم
يتم تصنيعها عن طريق صب راتنجات PTFE بالضغط في قالب مسطح تحت الضغط، ثم التلبيد
تنتج صفائح سميكة وكثيفة ذات سلامة ميكانيكية عالية
الدرجات المملوءة (الزجاج، الكربون، الجرافيت، MoS₂، البرونز) متوفرة بشكل أساسي في شكل صفائح مقولبة
|
ملكية |
قيمة |
|
نطاق السماكة |
0.3 مم - 10 مم (يتوفر حتى 30 مم) |
|
نطاق العرض |
ما يصل إلى 2700 مم (للمقاييس الرفيعة) |
|
التسامح سمك |
±0.02 مم - ±0.30 مم (تسامح محكم) |
|
الانتهاء من السطح |
ممتاز - سلس وموحد |
|
قوة الشد |
≥20 ميجا باسكال |
|
أفضل ل |
الجوانات والبطانات والأشرطة والعزل الكهربائي |
السُمك الدقيق: مثالي للتطبيقات التي تتطلب تفاوتًا ضيقًا في السُمك
عرض كبير: يصل عرضه إلى 2700 مم، مناسب لحشيات الحافة الكبيرة
سطح أملس: تشطيب سطحي ممتاز، جاهز للاستخدام
مرنة: يمكن توفيرها بشكل لفات للمقاييس الرفيعة
|
ملكية |
قيمة |
|
نطاق السماكة |
4 مم - 200 مم (حتى 100 مم قياسي) |
|
العرض × الطول |
ما يصل إلى 2000 × 2000 مم |
|
التسامح سمك |
±0.30 مم - ±1.0 مم (أقل دقة) |
|
الانتهاء من السطح |
جيد - قد يكون هناك اختلافات طفيفة في السطح |
|
قوة الشد |
30-40 ميجا باسكال |
|
أفضل ل |
منصات تحمل، ومقاعد الصمام، والأختام، والمكونات الهيكلية |
مخزون سميك: مثالي لتصنيع الأجزاء المخصصة
هيكل كثيف: قوة ميكانيكية ممتازة
السلامة الهيكلية: مناسبة للتطبيقات الحاملة
الدرجات المملوءة المتاحة: الزجاج، والكربون، والجرافيت، وMoS₂، والبرونز لخصائص محسنة
|
ميزة |
ورقة سكيفيد |
ورقة مصبوبة |
|
نطاق السماكة |
0.3 - 10 مم (حتى 30 مم) |
4 - 200 ملم |
|
نطاق العرض |
يصل إلى 2700 ملم |
ما يصل إلى 2000 × 2000 مم |
|
التسامح سمك |
ضيق جدًا (±0.02-0.30 مم) |
أكثر مرونة (± 0.30-1.0 مم) |
|
الانتهاء من السطح |
ممتاز - سلس |
جيد - قد يحتاج إلى المعالجة |
|
القوة الميكانيكية |
معتدل - مناسب للتطبيقات الرقيقة |
أعلى - بنية كثيفة وقوية |
|
المرونة |
يمكن دحرجتها لمقاييس رقيقة |
جامدة - شكل ورقة فقط |
|
الدرجات المملوءة |
محدود |
الزجاج، الكربون، الجرافيت، MoS₂، البرونز |
|
أفضل ل |
الجوانات والبطانات والأشرطة والعزل الكهربائي |
الأجزاء الهيكلية، وسادات التحمل، ومقاعد الصمامات، والأختام السميكة |
|
إذا كان طلبك... |
يختار... |
لماذا |
|
جوانات رقيقة (0.5-3 مم) |
ورقة سكيفيد |
تحمل محكم، سطح أملس، سمك موحد |
|
جوانات شفة كبيرة |
ورقة سكيفيد |
عرض واسع متاح - طبقات أقل |
|
شريط العزل الكهربائي |
ورقة سكيفيد |
مقاييس رقيقة، لفات، خصائص عازلة ممتازة |
|
بطانات الخزانات الكيميائية |
ورقة سكيفيد |
ملاءات رفيعة وقابلة للتمدد وواسعة |
|
منصات تحمل، أجزاء الجسر المنزلقة |
ورقة مصبوبة |
هيكل سميك وقوي وكثيف |
|
قطع غيار الآلات المخصصة |
ورقة مصبوبة |
مخزون سميك للخراطة/الطحن باستخدام الحاسب الآلي |
|
مقاعد الصمام، حلقات المكبس |
ورقة مصبوبة |
سلامة المواد والقوة |
|
درجات PTFE المملوءة (الزجاج والكربون والبرونز) |
ورقة مصبوبة |
تشتت الحشو أفضل في الدرجات المقولبة |
|
صناعة |
طلب |
النوع المفضل |
|
المعالجة الكيميائية |
جوانات شفة الأنابيب، وأختام المضخة، وبطانات الخزان |
سكيفيد (رفيع)، مصبوب (سميك) |
|
الهندسة الميكانيكية |
منصات تحمل، العدائين الشرائح، وشرائط ارتداء |
مصبوب |
|
الكهرباء والالكترونيات |
الشريط العازل، أفلام المكثفات، غطاء الأسلاك |
سكيفيد |
|
الجسر والبناء |
محامل انزلاقية هيكلية، وصلات التمدد |
مصبوب |
|
الغذاء والدواء |
الحشيات والأختام الصحية المتوافقة مع إدارة الغذاء والدواء |
سكيفيد (درجة ادارة الاغذية والعقاقير) |
|
أشباه الموصلات |
بطانات توزيع المواد الكيميائية فائقة النقاء |
سكيفيد |
|
المعلمة |
قيمة |
|
درجة حرارة الخدمة المستمرة |
-180 درجة مئوية إلى +200 درجة مئوية |
|
نقطة الانصهار |
327 درجة مئوية |
|
كثافة |
2.10 - 2.30 جم/سم3 |
|
قوة الشد |
20 - 40 ميجا باسكال (يعتمد على الدرجة) |
|
استطالة عند الاستراحة |
≥250% |
|
معامل الاحتكاك |
0.04 - 0.20 |
|
قوة عازلة |
≥10 كيلو فولت/مم |
|
امتصاص الماء |
<0.01% |
|
نطاق الرقم الهيدروجيني |
0-14 مقاومة كيميائية عالمية |
|
لون |
الأبيض (عذراء)، الألوان المخصصة للدرجات المملوءة |
|
متوافقة مع إدارة الغذاء والدواء |
نعم (الصف البكر) |
|
سمك (مم) |
العرض (مم) |
ملحوظات |
|
0.1 - 0.4 |
ما يصل إلى 1500 ملم |
— |
|
0.5 - 8.0 |
يصل إلى 2700 ملم |
— |
|
8.0 - 10.0 |
يصل إلى 2700 ملم |
— |
|
0.3 - 10.0 |
1000 - 2000 ملم |
— |
|
سمك (مم) |
الحجم (مم) |
ملحوظات |
|
2 - 100 |
1000×1000، 1200×1200، 1500×1500، 2000×2000 |
— |
|
4 - 200 |
1000×1200 |
— |
|
أحجام مخصصة |
متاح عند الطلب |
— |
100% من راتينج PTFE البكر - بدون إعادة طحن أو مواد معاد تدويرها
إمكانية التتبع الكامل — شهادات المواد متاحة عند الطلب
التصنيع الدقيق - تفاوتات سمك ضيقة للألواح المزخرفة
تتوفر درجات متوافقة مع إدارة الغذاء والدواء الأمريكية - يلبي PTFE البكر متطلبات إدارة الغذاء والدواء
تتوفر الدرجات المعبأة — الزجاج، والكربون، والجرافيت، وMoS₂، والبرونز
إمكانيات كبيرة الحجم - ما يصل إلى 2700 مم من الألواح المقطوعة بعرض يصل إلى 2000 × 2000 مم من الألواح المقولبة
المهلة الزمنية — الأحجام القياسية المتوفرة في المخزون (24-48 ساعة)؛ مقاسات مخصصة 5-15 يومًا
واجهت إحدى شركات البتروكيماويات في فوجيان، الصين، مشكلات متكررة في الختم في نظام شفة المبادل الحراري الذي يعمل في ظل ظروف قاسية تصل إلى ضغط 2.5 ميجا باسكال ودرجة حرارة 180 درجة مئوية. شهدت الحشيات المطاطية الأصلية تسارعًا في التقادم والتورم وتدهور الأداء بسبب التعرض المستمر للوسائط الكيميائية ودرجات الحرارة المرتفعة، مما أدى إلى استبدال الحشيات بشكل متكرر وزيادة تكاليف الصيانة وانقطاع الإنتاج المحتمل.
لتحسين موثوقية الختم، استبدلت الشركة الحشيات المطاطية التقليدية بحشيات مقطوعة بدقة مصنوعة من صفائح PTFE المقولبة. يوفر PTFE مقاومة كيميائية ممتازة، واستقرارًا رائعًا لدرجة الحرارة، وخصائص احتكاك منخفضة، وأداء إغلاق طويل الأمد، مما يجعله مناسبًا لتطبيقات البتروكيماويات الصعبة. توفر لوحة PTFE المقولبة كثافة مادية متسقة، واستقرار جيد للأبعاد، ومقاومة موثوقة ضد وسائط المعالجة المسببة للتآكل.
بعد التنفيذ، حافظت حشوات قطع الألواح المقولبة PTFE على أداء إغلاق مستقر تحت التشغيل المستمر عند 2.5 ميجا باسكال و180 درجة مئوية. بالمقارنة مع حل الحشيات المطاطية السابق، تم تمديد عمر الخدمة من حوالي 3 أشهر إلى أكثر من عامين، مما يقلل بشكل كبير من تكرار الصيانة ويحسن موثوقية تشغيل المعدات.
● معدات التطبيق: نظام شفة المبادل الحراري للبتروكيماويات
● ظروف التشغيل: ضغط 2.5 ميجا باسكال / درجة حرارة 180 درجة مئوية
● الحل الأصلي: حشية مطاطية
● الحل البديل: حشية قطع صفائح PTFE مصبوبة
● تحسين عمر الخدمة: تمتد من 3 أشهر إلى أكثر من 2 سنة
● الفوائد: تحسين المقاومة الكيميائية، وتقليل وقت توقف الصيانة، وانخفاض تكاليف الاستبدال، وتعزيز موثوقية الختم
توضح هذه الحالة مزايا الألواح المقولبة من مادة PTFE في تطبيقات الختم شديدة الحرارة وكيميائيًا، مما يوفر بديلاً متينًا وموثوقًا لمواد الحشيات المطاطية التقليدية في صناعة البتروكيماويات.
ج: إن الصفائح المسطحة عبارة عن قطع دوار من قالب PTFE المصبوب. إنها تنتج صفائح رقيقة (0.3-10 مم) مع سماكة ضيقة (±0.02 مم)، سطح أملس، وعرض كبير (يصل إلى 2700 مم).
استخدم سكيفيد عندما: تحتاج إلى حشوات رفيعة، أو بطانات، أو شريط عزل كهربائي، أو حشوات شفة كبيرة تتطلب سمكًا دقيقًا.
يتم تشكيل الورقة المقولبة بالضغط مباشرةً. إنها تنتج صفائح سميكة (4-200 مم) ذات سلامة هيكلية عالية وقوة ميكانيكية.
استخدام مصبوب عندما: تحتاج إلى وسادات المحامل، أو مقاعد الصمامات، أو الأجزاء المصنعة آليًا، أو تطبيقات الختم الهيكلي.
القاعدة السريعة:
هل تحتاج إلى عرض رفيع ودقيق وكبير؟ سكيفيد.
هل تحتاج إلى سميكة وقوية وقابلة للتشكيل؟ مصبوب.
كلاهما يتعامل مع -180 درجة مئوية إلى +200 درجة مئوية ودرجة الحموضة 0-14 المقاومة الكيميائية.
ج: ورقة سكيفيد: السُمك 0.1-10 مم (يتوفر سُمك يصل إلى 30 مم). العرض يصل إلى 2700 ملم. التسامح مع سمك ضيق يصل إلى ± 0.02 مم للمقاييس الرفيعة. ممتاز لتطبيقات الحشية الكبيرة حيث تقلل الصفائح العريضة من الدرزات.
ورقة مصبوبة: سمك 2-200 ملم. حجم يصل إلى 2000 × 2000 مم. تحمل السماكة أقل دقة (±0.3-1.0 مم) ولكن سلامة المواد متفوقة. تتوفر الدرجات المملوءة (الزجاج، والكربون، والجرافيت، وMoS₂، والبرونز) بشكل أساسي في شكل صفائح مقولبة لتعزيز الخواص الميكانيكية.
نحن نوفر كلا النوعين بأحجام قياسية ومخصصة. هل تحتاج إلى حجم محدد؟ إرسال المواصفات الخاصة بك للحصول على الاقتباس.
ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية خدمة مستمرة.
كيميائي: درجة الحموضة 0-14 مقاومة عالمية، غير متوافقة مع المعادن القلوية المنصهرة أو الفلور العنصري.
القيود: PTFE ناعم، ويتشوه تحت الحمل المستمر (التدفق البارد / الزحف). تعتبر الصفائح المجوفة أكثر ليونة من الصفائح المقولبة بسبب عملية التصنيع. تتمتع الصفائح المقولبة بقوة ميكانيكية أفضل.
خطأين شائعين:
(1) استخدام الألواح المسطحة للتطبيقات الهيكلية أو السميكة، فهي تفتقر إلى السُمك والقوة الميكانيكية. استخدام ورقة مصبوبة للأجزاء الهيكلية.
(2) باستخدام الصفائح المقولبة للحشيات الرقيقة التي تتطلب تحملًا محكمًا، يكون تحمل السُمك أكثر مرونة. استخدم ورقة سكيفيد لتطبيقات رقيقة دقيقة.
