Taifno هي شركة متخصصة في تصنيع وتوريد أنابيب وقضبان PTFE، والتي تستخدم على نطاق واسع في تطبيقات مثل المعالجة الكيميائية، والإلكترونيات، ونقل السوائل.

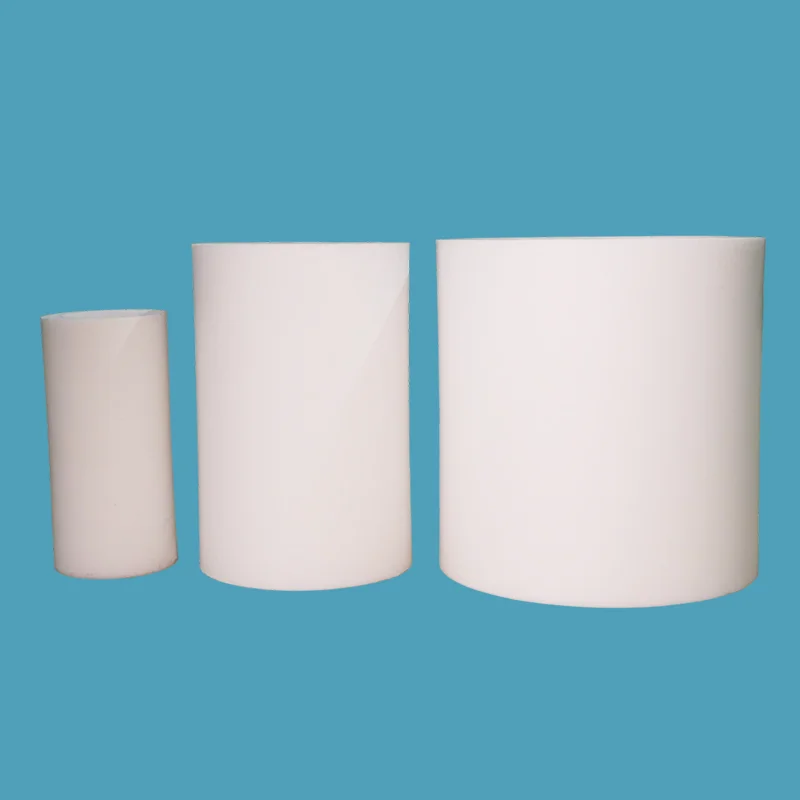

إن أنابيب PTFE (المجوفة) الخاصة بنا مناسبة لنقل السوائل، وعزل الأسلاك، وأنابيب المبادل الحراري، والقسطرة الطبية، وأي تطبيق يتطلب قناة مركزية.
تعتبر قضبان PTFE (الصلبة) الخاصة بنا مناسبة لمقاعد الصمامات، وحلقات المكبس، والمحامل، والبطانات، والأجزاء المصنعة حسب الطلب، ويمكن تصنيعها في مكونات دقيقة مختلفة.
نحن نقدم مجموعة واسعة من الدرجات والمواصفات والأطوال المخصصة؛ يرجى تقديم متطلباتك فيما يتعلق بالأبعاد والنموذج والطلب، وسنقدم لك عرض أسعار خلال 24 ساعة.
أنبوب وقضيب PTFE عبارة عن منتجات نصف نهائية مصنوعة من راتنج PTFE من خلال عمليات التشكيل أو البثق أو البثق المعجون. PTFE عبارة عن بوليمر فلورو اصطناعي يوفر مزيجًا فريدًا من الخصائص - مقاومة كيميائية لا مثيل لها، ونطاق واسع لدرجة حرارة التشغيل، وأدنى معامل احتكاك لأي مادة صلبة.

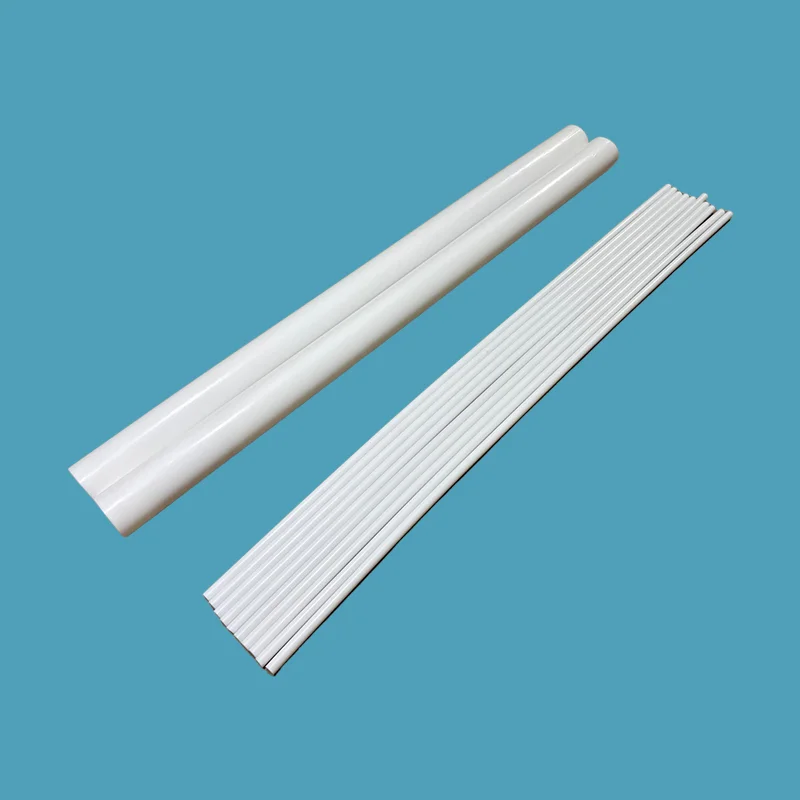

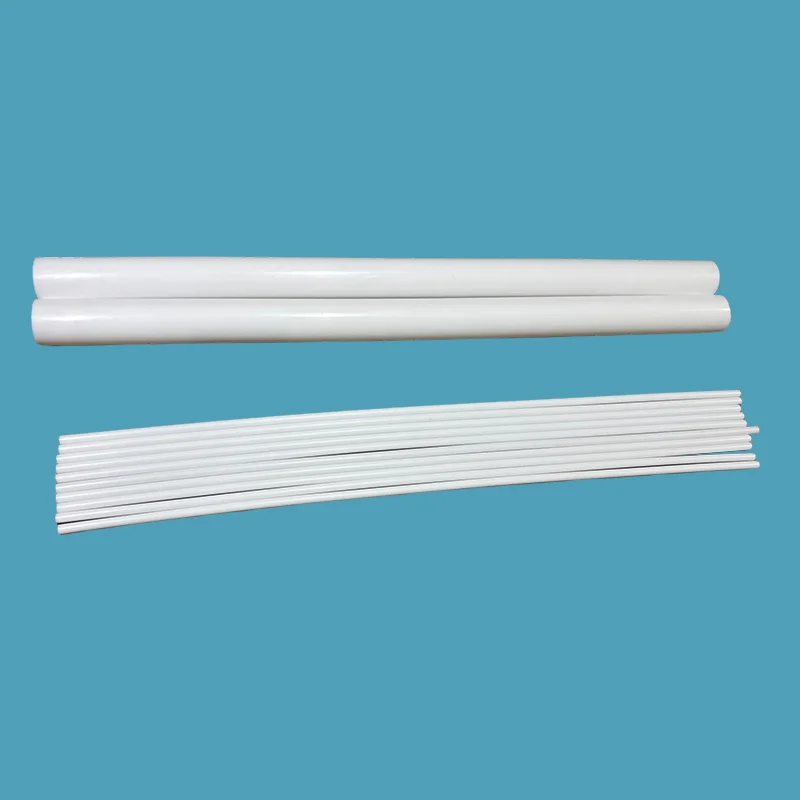

النماذج المتاحة:
أنبوب PTFE (مجوف): متوفر في الأنابيب القياسية، وأنابيب الحقن، والأنابيب الملتوية، وأشكال الأنابيب ذات الجدران السميكة

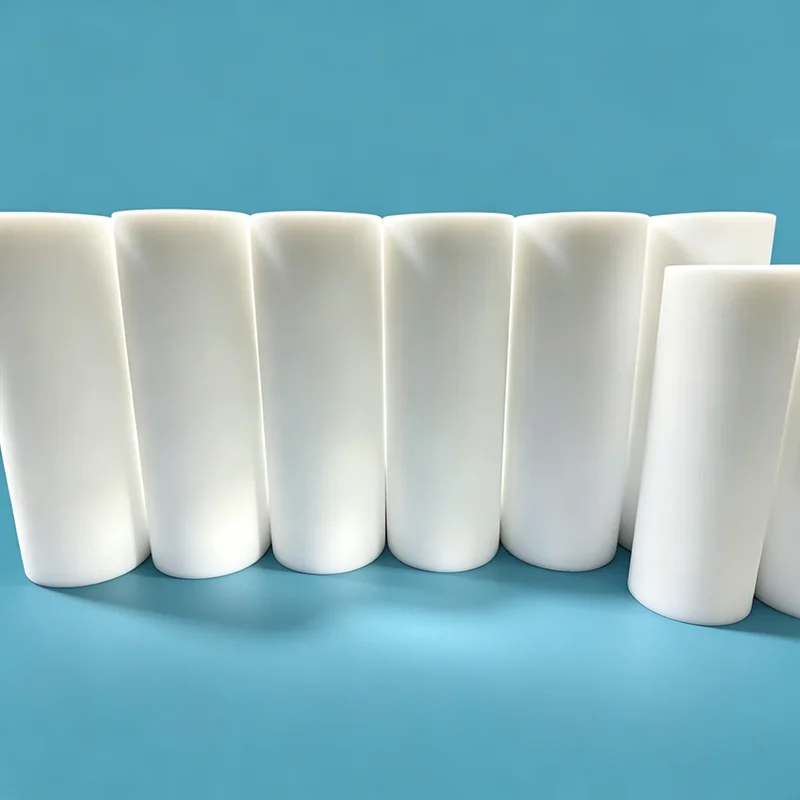

قضيب PTFE (صلب): متوفر في قضبان مقذوفة (1-4 مم، ملفوفة) وقضبان مقولبة (6-400 مم)
|
يكتب |
عملية |
نطاق القطر |
أفضل ل |
|
أنبوب مقذوف / قضيب |
رام النتوء أو لصق النتوء |
الأنبوب: 4-50 مم؛ القضيب: 1-4 مم (ملفوف) |
سمك جدار موحد، أبعاد دقيقة، أطوال طويلة |
|
أنبوب / قضيب مصبوب |
صب الضغط |
الأنبوب: 50 مم+؛ القضيب: 6-400 ملم |
بأقطار كبيرة وأحجام مخصصة وجدران سميكة |
|
مملوء بـ PTFE |
الضغط أو البثق مع الحشو |
متنوع |
تعزيز الخواص الميكانيكية – مقاومة التآكل، التوصيل الحراري |
|
ملكية |
قيمة |
|
درجة حرارة الخدمة المستمرة |
-180 درجة مئوية إلى +200 درجة مئوية (حتى +330 درجة مئوية للدرجات المملوءة) |
|
نقطة الانصهار |
327 درجة مئوية |
|
كثافة |
2.10-2.30 جم/سم3 |
|
قوة الشد |
14-35 ميجا باسكال (2000-5000 رطل لكل بوصة مربعة) |
|
معامل الاحتكاك |
0.04-0.20 (أدنى مستوى من أي مادة صلبة) |
|
امتصاص الماء |
<0.01% |
|
مؤشر الأوكسجين |
> 95% (غير قابل للاشتعال) |
|
قوة عازلة |
>10¹⁸ أوم·سم (مقاومة الحجم) |
|
مميزة |
فائدة |
|
المقاومة الكيميائية العالمية |
يقاوم جميع الأحماض والقلويات والمذيبات والمؤكسدات القوية - درجة الحموضة 0-14 |
|
نطاق درجة حرارة واسعة |
مستقر من -180 درجة مئوية إلى +200 درجة مئوية - خدمة مبردة إلى درجة حرارة عالية |
|
أدنى معامل الاحتكاك |
0.04 - تشحيم ذاتي، يقلل من تآكل الأسطح المترابطة |
|
سطح غير لاصق |
أقل توتر سطحي لأي مادة صلبة — الوسائط غير ملتصقة |
|
خصائص عازلة ممتازة |
قوة عازلة عالية، خسارة منخفضة - مثالية للتطبيقات الكهربائية |
|
غير الشيخوخة |
لا يتأثر بالأكسجين والأوزون والأشعة فوق البنفسجية - مقاوم للطقس |
|
ميزة |
بتف |
نظرة خاطفة |
نايلون |
بولي كلوريد الفينيل |
|
المقاومة الكيميائية |
★★★★★ الرقم الهيدروجيني 0-14 |
★★★★☆ |
★★☆☆☆ |
★★☆☆☆ |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية |
-50 درجة مئوية إلى +250 درجة مئوية |
-40 درجة مئوية إلى +120 درجة مئوية |
-20 درجة مئوية إلى +80 درجة مئوية |
|
معامل الاحتكاك |
0.04 — الأدنى |
0.15-0.30 |
0.20-0.40 |
0.30-0.50 |
|
القوة الميكانيكية |
★★☆☆☆ ناعم |
★★★★★ ممتاز |
★★★★☆ |
★★★☆☆ |
|
يكلف |
$$ |
$$$$$ |
$ |
$ |
|
أفضل ل |
مقاومة كيميائية، احتكاك منخفض، غير لاصق |
درجة الحرارة القصوى، والحمل العالي |
الأجزاء الميكانيكية العامة |
نقل السوائل منخفض التكلفة، والعزل الكهربائي |
|
ميزة |
أنبوب بتف |
قضيب PTFE |
|
أفضل ل |
نقل السوائل، الأكمام العازلة، البطانة، أنظمة الأنابيب |
الأجزاء الآلية، والأختام، ومقاعد الصمامات، والبطانات، والمحامل، والمكونات المخصصة |
|
التطبيقات |
نقل المواد الكيميائية، عزل الأسلاك، المبادلات الحرارية، الأنابيب الطبية |
الأجزاء الميكانيكية، حلقات المكبس، الحلقات الاحتياطية، مكونات الصمامات، الحلقات الدائرية |
|
يعالج |
يستخدم كما هو (القطع حسب الطول، التوهج، الانحناء) |
يتطلب تصنيعًا ثانويًا (الخراطة والطحن باستخدام الحاسب الآلي) |
|
التخصيص |
معرف مخصص، OD، سمك الجدار، الطول |
أي قطر وشكل وطول — مُشكل حسب الرسم |
|
ميزة |
عذراء PTFE |
مملوء بـ PTFE |
|
المقاومة الكيميائية |
★★★★★ الرقم الهيدروجيني 0-14، عالمي |
★★★★☆ يعتمد على الحشو |
|
مقاومة الزحف |
★★☆☆☆ ناعمة، تتشوه تحت الحمل |
★★★★☆ تحسنت بشكل ملحوظ |
|
ارتداء المقاومة |
★★☆☆☆ |
★★★★★ مع حشوات زجاجية أو برونزية أو كربونية |
|
الموصلية الحرارية |
★★☆☆☆ |
★★★★☆ مع حشوات الجرافيت أو الكربون |
|
أفضل ل |
تطبيقات إدارة الغذاء والدواء عالية النقاء |
الضغط العالي، الحمل العالي، الخدمة الكاشطة |
|
حشو |
الفائدة الرئيسية |
أفضل ل |
|
الألياف الزجاجية |
يزيد من قوة الضغط والصلابة ومقاومة التآكل - ويقلل من الزحف |
الوسائط الكاشطة، الحمل العالي، الضغط العالي |
|
الكربون / الجرافيت |
يقلل معامل الاحتكاك، ويحسن التوصيل الحراري |
سرعة عالية، تبديد الحرارة، الجري الجاف |
|
ثاني كبريتيد الموليبدينوم (MoS₂) |
يزيد من الصلابة والصلابة ومقاومة التآكل |
تتطلب التطبيقات عالية التحميل احتكاكًا منخفضًا |
|
برونزية |
يزيد من الصلابة ومقاومة التآكل واستقرار الأبعاد |
الضغط الشديد، الحمل الثقيل، التآكل الشديد |
|
PPL (البولي فينيلين) |
يحسن مقاومة درجات الحرارة العالية - حتى +330 درجة مئوية |
تطبيقات درجات الحرارة العالية فوق +200 درجة مئوية |
|
صناعة |
طلب |
النموذج الموصى به |
|
المعالجة الكيميائية |
نقل السوائل المسببة للتآكل، وبطانات الأنابيب، والأختام - الأحماض، والمذيبات، والمواد الكاوية |
أنبوب، قضيب (أجزاء آلية) |
|
الكهرباء والالكترونيات |
عزل الأسلاك، وحماية الكابلات، وأجزاء العزل عالية التردد |
أنبوب (أكمام عازلة)، قضيب (موصلات) |
|
الصيدلانية |
أنابيب متوافقة حيويا، ومعدات المعالجة المعقمة |
أنبوب، قضيب (الأختام تشكيله) |
|
الأطعمة والمشروبات |
معالجة السوائل الصحية، معدات تجهيز الأغذية |
أنبوب، قضيب (مكونات تشكيله) |
|
النفط والغاز |
مقاعد الصمام، والأختام، وحلقات المكبس، ومقاعد الصمام الكروي |
قضيب (مكونات تشكيله) |
|
الفضاء الجوي |
أنظمة السوائل عالية الموثوقية، ومكونات العزل |
أنبوب، قضيب |
|
أشباه الموصلات |
توزيع المواد الكيميائية عالية النقاء، وخطوط المياه فائقة النقاء |
أنبوب، قضيب |
خطوط نقل السوائل المسببة للتآكل
الأكمام العازلة للأسلاك للتطبيقات الكهربائية
أجزاء العزل الكهربائي عالية التردد
أنابيب المبادلات الحرارية
التعامل مع السوائل الطبية والمخبرية
خطوط الحقن الكيميائي في النفط والغاز
مقاعد الصمام والأختام
حلقات المكبس وحلقات النسخ الاحتياطي
منصات تحمل وغسالات الدفع
الأجزاء الميكانيكية المخصصة
مكونات العزل الكهربائي
الأختام والحشيات الساكنة
|
المعلمة |
قيمة |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +260 درجة مئوية (حتى +330 درجة مئوية للدرجات المملوءة) |
|
تصنيف الضغط |
إيجابي: ما يصل إلى 1.6 ميجا باسكال؛ الفراغ: ما يصل إلى 77 كيلو باسكال |
|
الأقطار المتاحة |
0.5 مم إلى 500 مم+ |
|
الأطوال القياسية |
1000 مم، 2000 مم، أو أطوال مخصصة |
|
سمك الجدار |
0.1 مم إلى 50 مم (حسب القطر) |
|
مادة |
عذراء PTFE أو مركبات مملوءة |
|
لون |
أبيض (عذراء)، أبيض مصفر، أسود (مملوء)، ألوان مخصصة متاحة |
|
المعلمة |
قيمة |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية (حتى +330 درجة مئوية للدرجات المملوءة) |
|
الأقطار المتاحة |
1 ملم إلى 400 ملم |
|
الأطوال القياسية |
1000 مم، 2000 مم (مقذوف)، 100-600 مم (مصبوب) |
|
التسامح القطر |
±0.05 مم (الدقة)؛ ±0.3 مم إلى ±1.0 مم (قياسي) |
|
مادة |
عذراء PTFE أو مركبات مملوءة |
|
لون |
أبيض (عذراء)، أبيض مصفر، أسود (مملوء)، ألوان مخصصة متاحة |
100% راتينج PTFE البكر: لا يوجد إعادة طحن ولا مواد معاد تدويرها. جودة متسقة، دفعة بعد دفعة.
التصنيع الدقيق: عمليات البثق والقولبة المتقدمة للحصول على أبعاد متسقة وتشطيب السطح.
التتبع الكامل: كل دفعة يمكن تتبعها من المواد الخام إلى المنتج النهائي. شهادات المواد متاحة عند الطلب.
قدرات PTFE المملوءة: أكثر من 50 مزيجًا من مركبات PTFE في المخزون - الزجاج، والكربون، والجرافيت، وMoS₂، والبرونز، والمزيد.
أحجام مخصصة:الأقطار والأطوال والألوان المخصصة متاحة عند الطلب.
مهلة: الأحجام القياسية في المخزون (24-48 ساعة)؛ الأحجام المخصصة 5-15 يومًا حسب التعقيد والكمية.
كان مصنع لإنتاج الكلور والقلويات في شاندونغ، الصين، يستخدم سابقًا أنابيب سبائك التيتانيوم لنقل غاز الكلور الرطب بدرجة حرارة 90 درجة مئوية. ومع ذلك، تسببت مشكلات التآكل الشديدة في حاجة نظام خطوط الأنابيب الأصلي إلى الاستبدال كل 8 أشهر تقريبًا، مما أدى إلى زيادة تكاليف الصيانة ومخاطر الإنتاج.
ولحل هذا التحدي، استبدل المصنع خط أنابيب سبائك التيتانيوم بنظام أنابيب من الصلب الكربوني مبطن بمادة PTFE. توفر بطانة PTFE حاجزًا عالي المقاومة للتآكل ضد غاز الكلور الرطب مع الحفاظ على القوة الميكانيكية ومزايا التكلفة للفولاذ الكربوني.
بعد التثبيت، حقق نظام الأنابيب المبطن بـ PTFE أكثر من 5 سنوات من التشغيل المستمر دون تسرب، مما أدى إلى تحسين موثوقية خطوط الأنابيب بشكل كبير، وتقليل وقت التوقف عن العمل، وخفض تكاليف التشغيل على المدى الطويل.
يوضح هذا التطبيق الناجح مزايا حلول بطانة PTFE في البيئات الكيميائية العدوانية حيث تواجه المواد المعدنية التقليدية قيود التآكل.
ج: أنبوب PTFE مجوف، ومصمم لنقل السوائل، وعزل الأسلاك، والتطبيقات التي تتطلب المرور عبر المركز.
قضيب PTFE صلب، ومصمم كمواد خام لتصنيع الأجزاء المخصصة (الأختام، ومقاعد الصمامات، والمحامل، والبطانات).
القاعدة السريعة:
تحتاج إلى نقل السوائل أو تشغيل الأسلاك من خلاله → الأنبوب.
تحتاج إلى مادة صلبة لتصنيعها في جزء مخصص → قضيب.
كلاهما يشتركان في نفس الخصائص الكيميائية والحرارية، والفرق هو الشكل والوظيفة.
متى تختار الأنبوب: خطوط نقل المواد الكيميائية، الأكمام العازلة للأسلاك، أنابيب المبادل الحراري، معالجة السوائل الطبية.
متى تختار قضيب: مقاعد الصمامات، وحلقات المكبس، ومنصات المحامل، والمكونات المصنعة حسب الطلب.
هل تحتاج إلى كليهما؟ نحن توريد كليهما، فقط أرسل الاحتياجات الخاصة بك.
ج: يوفر PTFE أوسع مقاومة كيميائية (درجة الحموضة 0-14)، وأوسع نطاق لدرجة الحرارة (-180 درجة مئوية إلى +200 درجة مئوية)، وأقل احتكاك (0.04). أنها لينة وتزحف تحت الحمل.
يوفر PEEK قوة ميكانيكية ممتازة ومقاومة لدرجة الحرارة (-50 درجة مئوية إلى +250 درجة مئوية) ولكنه أكثر تكلفة بكثير وله توافق كيميائي محدود.
يوفر النايلون قوة ميكانيكية جيدة بتكلفة منخفضة ولكنه يتمتع بمقاومة كيميائية ضعيفة وامتصاص للرطوبة.
القاعدة السريعة:
تحتاج إلى مقاومة كيميائية + احتكاك منخفض + درجة حرارة واسعة → PTFE.
تحتاج إلى قوة ميكانيكية عالية + درجة حرارة عالية → نظرة خاطفة (التكلفة أعلى).
تحتاج إلى تكلفة منخفضة + أجزاء ميكانيكية عامة ← نايلون (المقاومة الكيميائية محدودة).
أرسل طلبك ونحن نوصي بالمواد المناسبة.
ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية الخدمة المستمرة (الدرجات المملوءة حتى +330 درجة مئوية).
كيميائي: درجة الحموضة 0-14 مقاومة عالمية، غير متوافقة مع المعادن القلوية المنصهرة أو الفلور العنصري في درجات الحرارة العالية.
ميكانيكية: PTFE ناعم، ويتشوه تحت الحمل المستمر (التدفق البارد / الزحف).
ضغط: ضغط الأنبوب الإيجابي يصل إلى 1.6 ميجا باسكال؛ فراغ يصل إلى 77 كيلو باسكال.
ثلاثة أخطاء شائعة:
(1) استخدام PTFE البكر في خدمة الضغط العالي: يتشوه تحت الحمل المستمر؛ استخدم PTFE المملوء لتحسين مقاومة الزحف.
(2) تجاوز حدود درجة الحرارة: فوق +200 درجة مئوية، يتحلل PTFE ويطلق الغازات النزرة؛ للحصول على خدمة +300 درجة مئوية +، استخدم الدرجات المملوءة بإضافات PPL.
(3) اختيار سمك جدار الأنبوب بشكل غير صحيح: لنقل السوائل ذات الضغط العالي، استخدم أنبوبًا سميك الجدران؛ بالنسبة للتطبيقات ذات الضغط المنخفض أو المرنة، استخدم الجدار القياسي.
نحن نقدم التوجيه الفني مع كل أمر.
