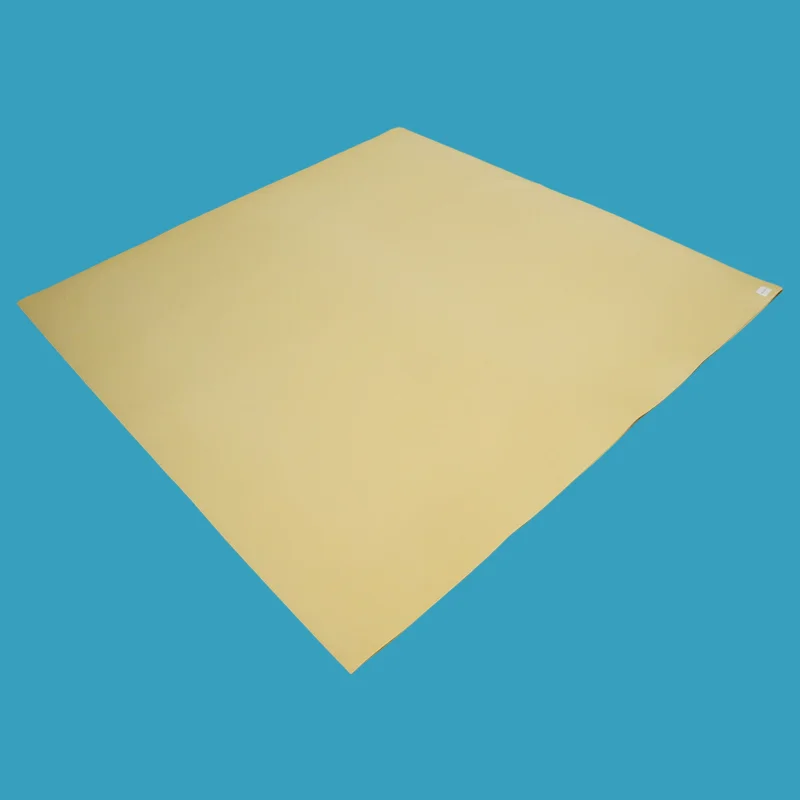

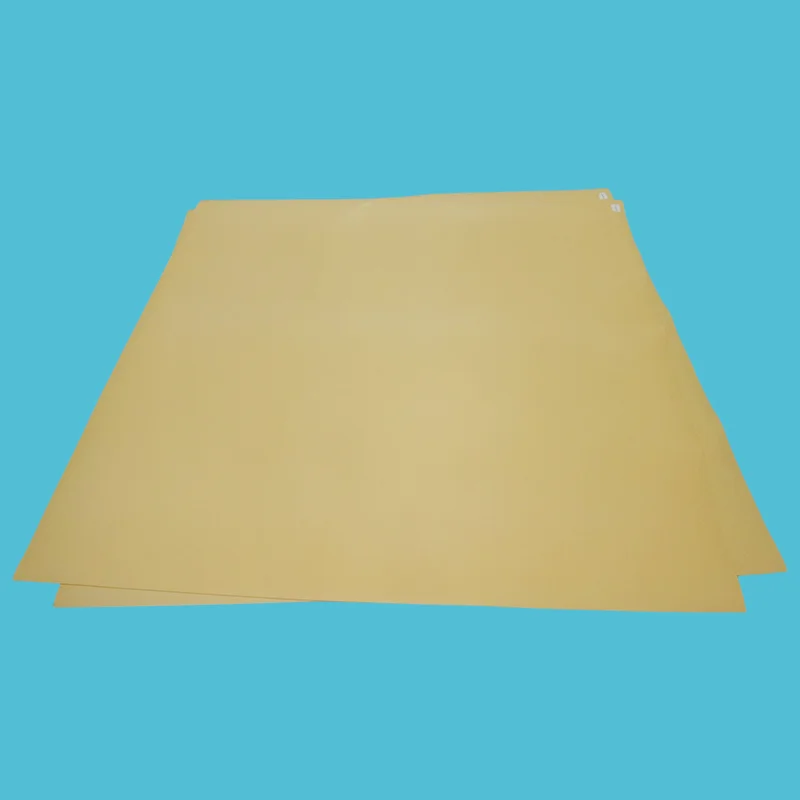

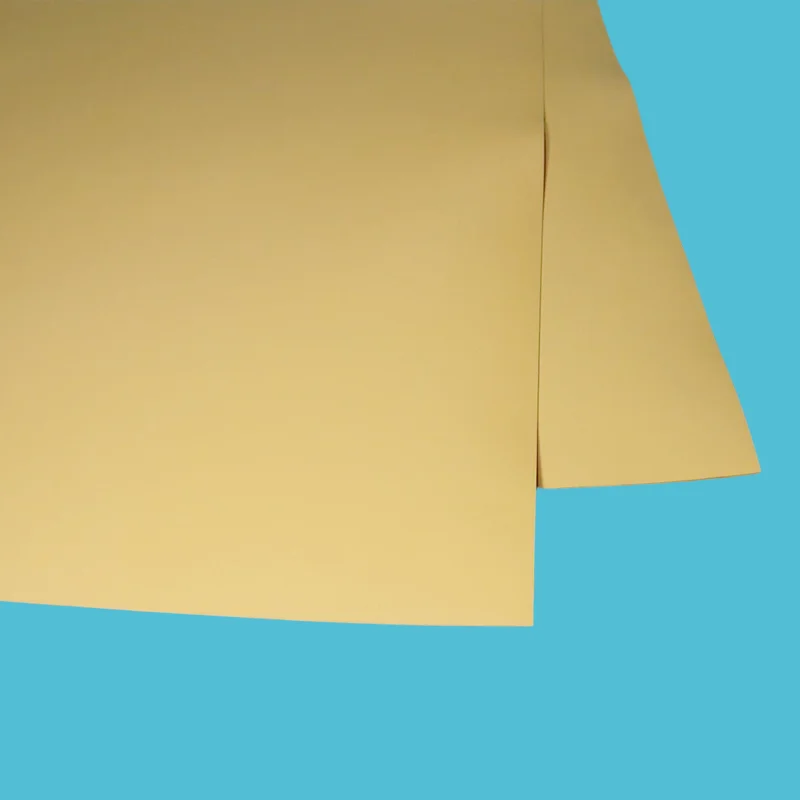

صفائح PTFE المملوءة بالسيليكا ذات لون أسمر فاتح أو بني فاتح. إنه يحافظ على ختم محكم وموثوق ويظهر مقاومة كيميائية ممتازة أثناء التعرض طويل الأمد للأحماض القوية والمذيبات والوسائط الكيميائية شديدة التآكل. على عكس حشوات PTFE النقية، فإنه يقاوم الزحف تحت الحمل ويوفر احتفاظًا محسنًا بالحمل المسبق للمسمار.
المواصفات الرئيسية: نطاق درجة حرارة التشغيل من -180 درجة مئوية إلى +200 درجة مئوية، ومقاومة الضغط حتى 83 بار (1200 رطل لكل بوصة مربعة)، والكثافة 2.1-2.3 جم/سم3، وقوة الشد ≥20 ميجا باسكال.
إن صفائح PTFE المملوءة بالسيليكا عبارة عن مادة حشية عالية الأداء مصنوعة من PTFE البكر المعزز بحشو ثاني أكسيد السيليكون (SiO₂). توفر جزيئات السيليكا تعزيزًا هيكليًا يعمل على تحسين أداء ختم المادة بشكل كبير مع الحفاظ على التوافق الكيميائي الواسع لـ PTFE (الرقم الهيدروجيني 0-14).
تم تصميم هذه المادة خصيصًا للاستخدام مع الأحماض القوية والمذيبات والهيدروكربونات وغيرها من الوسائط العدوانية - مما يجعلها الخيار المفضل للمعالجة الكيميائية والتطبيقات الصيدلانية والأغذية والمشروبات والبتروكيماويات.
الفوائد الرئيسية لتعزيز السيليكا:
تقليل استرخاء الزحف: يحافظ على عزم دوران المسمار لفترة أطول، ومتطلبات إعادة عزم أقل
تحسين أداء الختم: إغلاق محكم يقلل من فقدان المنتج والانبعاثات
مقاومة كيميائية ممتازة: متوافقة مع الأحماض القوية (باستثناء حمض الهيدروفلوريك) والمذيبات والهيدروكربونات والكلور والبخار والخدمات المبردة
متوافقة مع إدارة الغذاء والدواء الأمريكية: تلبي مواصفات إدارة الغذاء والدواء الأمريكية 21 CFR 177.1550 ووزارة الزراعة الأمريكية للتطبيقات الغذائية والصيدلانية
مقاومة نمو البكتيريا: لن تدعم نمو البكتيريا
مقاومة اللهب: لن تدعم اللهب
تمت الموافقة على BAM: متوفر في درجة خدمة الأكسجين (النمط 3502) وفقًا لمعايير BAM
شهادة EN 12308: شهادة الخدمة المبردة
|
مشكلة |
كيف يحلها PTFE المملوء بالسيليكا |
تكلفة الاختيار الخاطئ |
|
تزحف عذراء PTFE وتفقد عزم الدوران |
تعمل السيليكا على تعزيز الهيكل — وتحافظ على عزم دوران المسمار لفترة أطول، وتقلل من إعادة عزم الدوران |
إعادة الدوران بشكل متكرر، واستبدال الحشية كل 6-12 شهرًا |
|
تهاجم الأحماض القوية الحشيات القياسية |
يوفر PTFE مقاومة لدرجة الحموضة 0-14 — وهو متوافق مع معظم المواد الكيميائية العدوانية |
التحلل الكيميائي، فشل الختم، فقدان المنتج |
|
خدمة الكلور تتحلل المطاط |
مادة PTFE المملوءة بالسيليكا تقاوم الكلور، مما يوفر إحكامًا موثوقًا به في الوسائط العدوانية |
الفشل المبكر، وحوادث السلامة |
|
الخدمة المبردة تجعل المواد هشة |
يظل PTFE المملوء بالسيليكا مرنًا عند -180 درجة مئوية - معتمد من EN 12308 |
فشل هش، وتسرب في الأنظمة المبردة |
|
خطر تلوث الأغذية/الأدوية |
متوافق مع إدارة الغذاء والدواء الأمريكية ووزارة الزراعة الأمريكية - مادة نقية، لا توجد مواد قابلة للاستخراج |
تلوث المنتج، غرامات إدارة الغذاء والدواء الأمريكية، فقدان الدفعة |
|
ميزة |
مملوء بالسيليكا PTFE |
عذراء PTFE |
الألياف الزجاجية PTFE |
ePTFE (موسع) |
|
مقاومة الزحف |
★★★★★ ممتاز |
★★☆☆☆ فقير |
★★★★☆ |
★★★★☆ |
|
الاحتفاظ بعزم دوران الترباس |
★★★★★ ممتاز |
★★☆☆☆ فقير |
★★★★☆ |
★★★★☆ |
|
التوافق الكيميائي |
★★★★★ الأحماض القوية (باستثناء HF) |
★★★★★ عالمي |
★★★★☆ لا HF / القلويات |
★★★★★ |
|
المطابقة |
★★★☆☆ |
★★☆☆☆ |
★★☆☆☆ |
★★★★★ |
|
متوافقة مع إدارة الغذاء والدواء |
✅ نعم |
✅ نعم |
✅ نعم |
✅ نعم |
|
خدمة الأكسجين بام |
✅ نعم (درجة خاصة) |
❌ لا |
❌ لا |
⚠️ محدودة |
|
خدمة المبردة |
✅ نعم (EN 12308) |
✅ نعم |
✅ نعم |
✅ نعم |
|
أفضل ل |
الأحماض القوية، الكلور، المبردة |
كيميائية عامة |
الوسائط الكاشطة |
الشفاه التالفة، عزم الدوران المنخفض |
|
إذا كانت خدمتك... |
يختار... |
لماذا |
|
الأحماض القوية والمذيبات والهيدروكربونات والكلور |
مملوء بالسيليكا PTFE |
أفضل التوافق الكيميائي + مقاومة الزحف |
|
خدمة المبردة / الغاز الطبيعي المسال |
مادة PTFE المملوءة بالسيليكا (EN 12308) |
أداء مبرد معتمد |
|
خدمة الأكسجين |
PTFE مملوء بالسيليكا (درجة BAM) |
خدمة الأكسجين المعتمدة من BAM |
|
تجهيز الأغذية/الأدوية |
مملوء بالسيليكا PTFE |
متوافق مع إدارة الغذاء والدواء الأمريكية، ولن يدعم نمو البكتيريا |
|
الشفاه الملتوية والمحفورة بشكل سيء |
ePTFE (PTFE الموسع) |
توافق أفضل مع الأسطح غير المنتظمة |
|
الوسائط الكاشطة، التآكل العالي |
الألياف الزجاجية PTFE |
مقاومة التآكل أعلى |
|
خدمة حمض الهيدروفلوريك |
عذراء PTFE |
تتفاعل السيليكا مع HF - مطلوب PTFE البكر |
|
صناعة |
طلب |
لماذا مليئة بالسيليكا |
|
المعالجة الكيميائية |
الشفاه والمضخات والصمامات - الأحماض القوية والمذيبات والهيدروكربونات والكلور |
مقاومة الرقم الهيدروجيني 0-14 + مقاومة الزحف |
|
الصيدلانية |
معدات المعالجة المعقمة - الامتثال لإدارة الغذاء والدواء |
إدارة الغذاء والدواء الأمريكية 21 CFR 177.1550، غير ملوثة |
|
الأطعمة والمشروبات |
التوصيلات الصحية - الامتثال لإدارة الغذاء والدواء الأمريكية/وزارة الزراعة الأمريكية |
متوافقة مع إدارة الغذاء والدواء الأمريكية، ومقاومة للبكتيريا |
|
النفط والغاز |
حواف المصفاة وخطوط الأنابيب - الهيدروكربونات والمواد الكيميائية العدوانية |
التوافق الكيميائي + الاستقرار الحراري |
|
توليد الطاقة |
أنظمة البخار، مياه التبريد – خدمة درجات الحرارة العالية |
نطاق درجة حرارة واسع، مقاومة للزحف |
|
الغاز الطبيعي المسال والمبرد |
المعدات المبردة – معالجة الغاز الطبيعي المسال |
معتمد من EN 12308، قدرة -180 درجة مئوية |
|
المعلمة |
قيمة |
ملحوظات |
|
نطاق درجة الحرارة |
-180 درجة مئوية إلى +200 درجة مئوية |
خدمة مستمرة |
|
أقصى ضغط |
ما يصل إلى 83 بار (1200 رطل لكل بوصة مربعة) |
يعتمد على سمك والتصميم |
|
كثافة |
2.1 – 2.3 جم/سم3 |
أستم D792 |
|
قوة الشد |
≥20 ميجا باسكال |
أستم F152 |
|
لون |
ظبي / بني فاتح |
— |
|
مادة |
PTFE + حشو ثاني أكسيد السيليكون |
عززت SiO₂ |
|
متوافقة مع إدارة الغذاء والدواء |
نعم |
ادارة الاغذية والعقاقير 21 CFR 177.1550، وزارة الزراعة الأمريكية |
|
تمت الموافقة على BAM |
نعم (درجة الأكسجين) |
نمط 3502 خدمة الأكسجين |
|
إن 12308 معتمد |
نعم |
خدمة المبردة |
|
الاتحاد الأوروبي رقم 10/2011 |
نعم |
الاتصال الغذائي |
|
الحد الأقصى بكست (1/16 بوصة) |
350,000 درجة فهرنهايت × PSIG / 12,000 بار × درجة مئوية |
— |
|
الحد الأقصى بكست (1/8 بوصة) |
250,000 درجة فهرنهايت × PSIG / 8,600 بار × درجة مئوية |
— |
|
الحجم (مم) |
سمك (مم) |
ملحوظات |
|
1500 × 1500 |
0.5 - 10 |
أحجام الأوراق القياسية |
|
1500 × 4500 |
متنوع |
ورقة كبيرة متاحة |
|
أحجام مخصصة |
متاح عند الطلب |
قطع الحشيات المتاحة |
100% من راتينج PTFE البكر - جودة متسقة، دفعة بعد دفعة
تعزيز السيليكا — تشتت موحد لأداء ثابت
متوافق مع إدارة الغذاء والدواء الأمريكية — يفي بمواصفات إدارة الغذاء والدواء الأمريكية 21 CFR 177.1550 ومواصفات وزارة الزراعة الأمريكية
تمت الموافقة على BAM — تتوفر درجة خدمة الأكسجين (النمط 3502)
معتمد من EN 12308 — معتمد للخدمة المبردة
رقم الاتحاد الأوروبي 10/2011 — متوافق مع ملامسة الطعام
إمكانية التتبع الكامل — شهادات المواد عند الطلب
المهلة الزمنية — الأحجام القياسية المتوفرة في المخزون (24-48 ساعة)؛ أحجام مخصصة 7-10 أيام
ج: صفيحة PTFE المملوءة بالسيليكا (المعروفة أيضًا باسم صفيحة SiO₂ PTFE أو حشية السيليكا PTFE) عبارة عن PTFE بكر معزز بحشو ثاني أكسيد السيليكون. إنه يوفر مقاومة ممتازة للزحف، والاحتفاظ بعزم دوران المسمار، والتوافق الكيميائي، مما يجعله مثاليًا للأحماض القوية (باستثناء حمض الهيدروفلوريك)، والمذيبات، والهيدروكربونات، والكلور، والبخار، والخدمات المبردة.
متوفر بدرجات متوافقة مع إدارة الغذاء والدواء (FDA 21 CFR 177.1550) للتطبيقات الغذائية والصيدلانية. معتمد من BAM لخدمة الأكسجين ومعتمد من EN 12308 للخدمة المبردة.
متى لا تستخدمه: خدمة حمض الهيدروفلوريك (HF)، تتفاعل السيليكا مع HF؛ استخدم PTFE البكر بدلاً من ذلك.
ج: يوفر PTFE المملوء بالسيليكا مقاومة زحف محسنة بشكل كبير واحتفاظ بعزم دوران المسمار مقارنة بـ PTFE البكر. يتميز PTFE البكر بأنه أكثر ليونة ويتشوه تحت الحمل المستمر، ويحافظ PTFE المملوء بالسيليكا على شكله لفترة أطول، مما يقلل من فقدان المنتج والانبعاثات.
كلاهما يوفر مقاومة كيميائية واسعة (درجة الحموضة 0-14)، ولكن يوصى باستخدام PTFE المملوء بالسيليكا للأحماض القوية والمذيبات والهيدروكربونات وخدمة الكلور مع الحفاظ على امتثال إدارة الغذاء والدواء (FDA 21 CFR 177.1550).
تعمل عملية التصنيع الفريدة على تقليل مشاكل التدفق البارد النموذجية لألواح PTFE التقليدية. بالنسبة للتطبيقات المبردة، فإن PTFE المملوء بالسيليكا حاصل على اعتماد EN 12308 للخدمة حتى -180 درجة مئوية.
متى تختار PTFE البكر: خدمة حمض الهيدروفلوريك، أو التطبيقات التي تتطلب أقصى قدر من النقاء الكيميائي، أو متطلبات تكلفة أقل حيث لا يشكل الزحف مصدر قلق.
ج: درجة حرارة: -180 درجة مئوية إلى +200 درجة مئوية خدمة مستمرة.
ضغط: ما يصل إلى 83 بار (1200 رطل لكل بوصة مربعة)، يعتمد على السُمك والتصميم.
كيميائي: الرقم الهيدروجيني 0-14، غير متوافق مع حمض الهيدروفلوريك (HF).
ثلاثة أخطاء شائعة:
الاستخدام في خدمة HF: تتفاعل السيليكا مع HF، استخدم PTFE البكر بدلاً من ذلك
الإفراط في التشديد: يتطلب PTFE المملوء بالسيليكا عزم دوران يمكن التحكم فيه؛ قد يؤدي الضغط المفرط إلى إتلاف الحشية؛ اتبع مواصفات عزم الدوران التثبيت الموصى بها
اختيار سمك خاطئ: المقاس القياسي متوفر بـ 1/16 بوصة (1.5 مم) و1/8 بوصة (3.0 مم)؛ اتبع مواصفات التصميم. بالنسبة للفلنجات المثقوبة بشكل سيئ، فكر في الصفائح الجانبية (EPIX®) لتحسين التوافق
هل تحتاج إلى مساعدة في اختيار الدرجة المناسبة؟ اتصل بنا بخصوص درجة الحرارة والضغط والوسائط، ونحن نوصي بدرجة PTFE المناسبة.
