يتحمل PTFE البكر أي مادة كيميائية تقريبًا، ولكن تحت الضغط المستمر فإنه يتدفق باردًا: يرتاح حمل المسمار، وترق الحشية، ويبدأ المفصل في البكاء. في المعدات المبطنة بالزجاج والسيراميك والبلاستيك، تنعكس المشكلة - غالبًا ما يكون عزم الدوران المطلوب للحفاظ على معيار PTFE محكم الغلق كافيًا لكسر وجه الحافة نفسها.
تحل هذه الورقة كلا وضعي الفشل بتغيير مادة واحدة. يتم توزيع الكريات الزجاجية الدقيقة المجوفة من خلال مصفوفة PTFE، مما يرفع معدل التعافي المرن من 21.8% تقريبًا إلى 55.8%. تحافظ الحشية على قوة الغلق مع ضغط أقل بشكل ملحوظ، وتظل ناعمة بما يكفي لإغلاق الحفر والتموج بدلاً من المطالبة بسطح آلي.

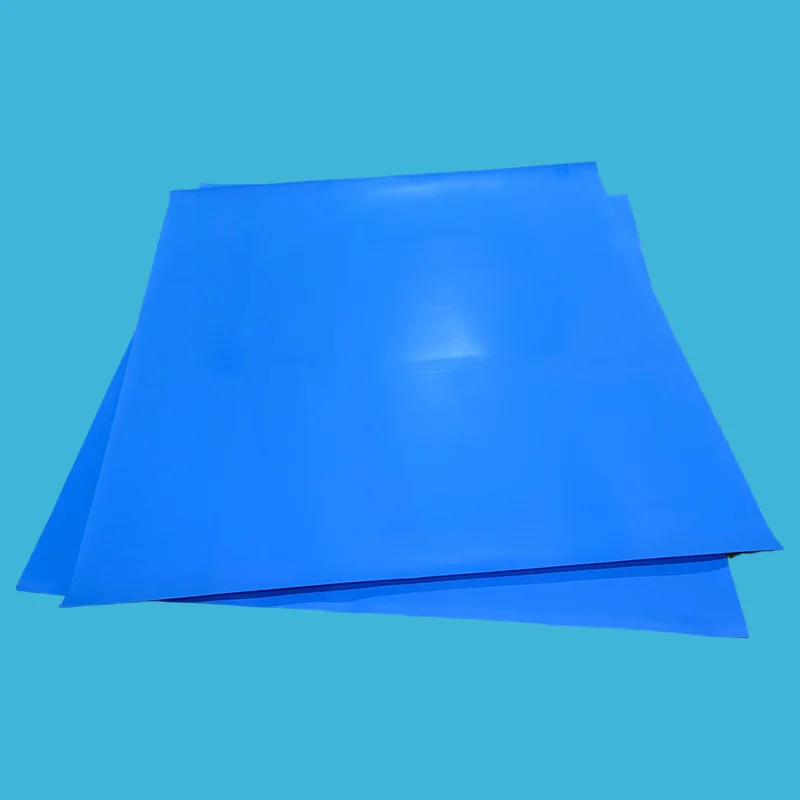

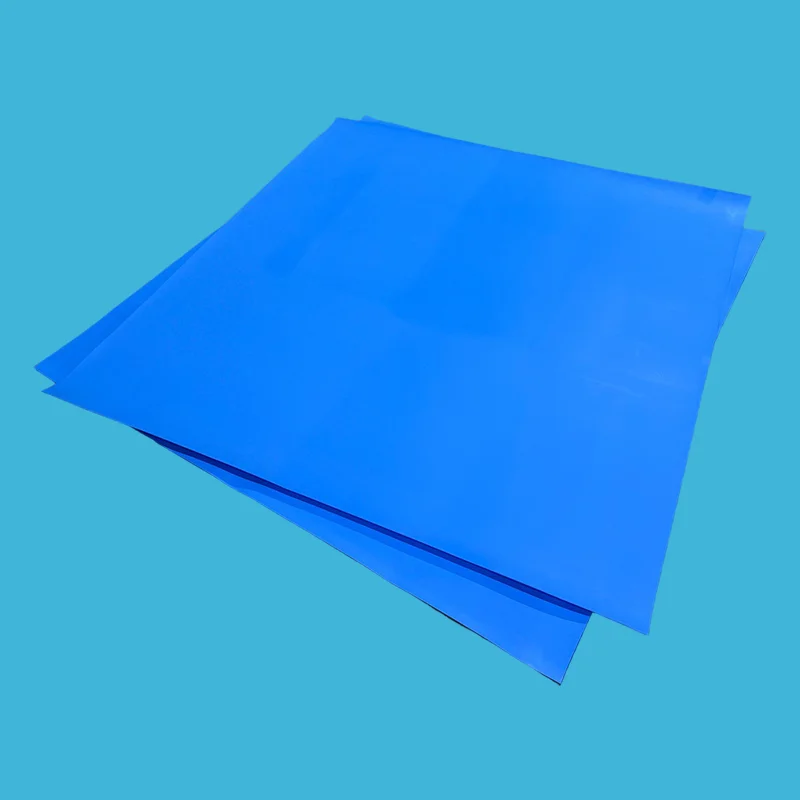

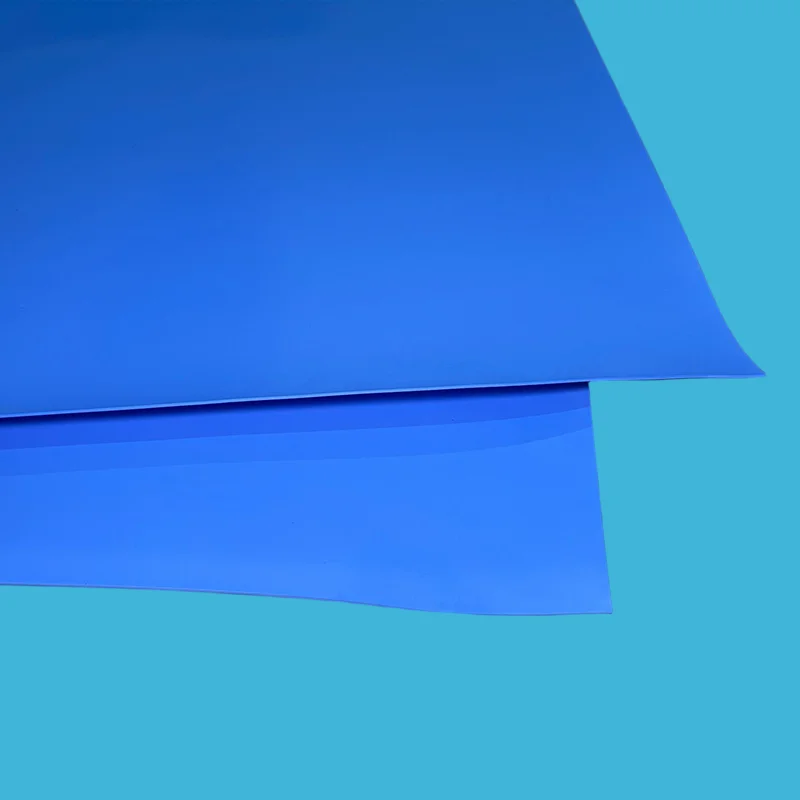

إن لوح PTFE المملوء بالخرز الزجاجي عبارة عن مركب هندسي وليس طلاء. يتم مزج الكرات الزجاجية المجوفة خفيفة الوزن بالتساوي في راتينج PTFE البكر قبل تشكيل الورقة، وبالتالي فإن التعزيز يمر عبر السمك الكامل بدلاً من الجلوس على السطح.
ثلاثة أشياء تتغير نتيجة لذلك. أولاً، تقوم الكرات بمقاطعة مستويات الانزلاق التي تسمح بتدفق PTFE تحت الحمل، وبالتالي تتحسن مقاومة الزحف ويظل عزم دوران المسمار لفترة أطول بكثير. ثانيًا، المكاسب المادية قابلة للقياس -انتعاش بنسبة 55.8% مقابل 21.8% لـ PTFE البكر- وهو ما يعني أن الحشية تضغط على الحافة بعد الضغط بدلاً من البقاء مضغوطة. ثالثًا، لأنه يغلق عند ضغط أقل، يمكن استخدامه على الشفاه التي قد تتضرر بسبب عزم دوران تركيب PTFE التقليدي.
يبقى الأداء الكيميائي سليما. لا يزال المجمع يغطي كاملهالرقم الهيدروجيني 0-14النطاق والخدمة المستمرة من-180 درجة مئوية إلى +200 درجة مئوية، وبالتالي فإن الترقية الميكانيكية لا تأتي على حساب توافق الوسائط. إذا كنت تقارن أنواع الحشو في جميع أفراد الأسرة، فإنصفائح PTFE المعدلةنظرة عامة توضح كيفية اختلاف درجات الخرز الزجاجي والألياف الزجاجية والجرافيت والبرونز.
الاسترداد هو الخاصية التي تقرر ما إذا كان المفصل سيظل يحتفظ بعزم الدوران خلال الشهر الثاني عشر. يقارن الجدول أدناه بين المادتين تحت نفس طريقة الاختبار.
| مادة | معدل الاسترداد | ماذا يعني في الموقع |
|---|---|---|
| عذراء PTFE | ~21.8% | يضغط بشكل دائم يرتاح عزم الترباس وتتسرب الحشية بمرور الوقت |
| الزجاج المجهري PTFE | ~32–55.8% | يتعافى بعد الضغط. يحافظ على عزم الدوران ويطيل عمر الختم |
يعني الاسترداد العالي قوة إغلاق أطول، وتسربات أقل، ووقت توقف غير مخطط له.
| مشكلة ميدانية | كيف يعالجها الغلاف المجهري الزجاجي PTFE |
|---|---|
| يزحف PTFE النقي ويتسرب تحت الحمل | تعمل الكرات الزجاجية الدقيقة على تعزيز الهيكل والحفاظ على عزم دوران المسمار لفترة أطول |
| تسرب الشفاه الخشنة أو المحفورة | مادة ناعمة وقابلة للتوافق تملأ المخالفات دون طحن أو تصنيع آلي |
| تتشقق الشفاه المبطنة بالزجاج تحت عزم الدوران العالي | يغلق عند ضغط مسمار منخفض، ويحمي الأسطح الهشة |
| تفقد الحشيات قوة الختم بمرور الوقت | يحافظ الاسترداد الذي يصل إلى 55.8% على الختم بعد الضغط |
| الأحماض والمذيبات والمواد الكاوية تهاجم الختم | توفر مصفوفة PTFE مقاومة للأس الهيدروجيني 0-14 |
الثلاثة كلها خيارات مشروعة، لكنها غير قابلة للتبديل. المصفوفة أدناه هي التي يجب تقديمها لمراجعة المواصفات.
| ميزة | الزجاج المجهري PTFE | عذراء PTFE | الألياف الزجاجية PTFE |
|---|---|---|---|
| معدل الاسترداد | ~32-55.8%، ممتاز | 21.8% فقراء | معتدل |
| مقاومة الزحف | ممتاز | فقير | جيد |
| الانضغاطية | ناعمة ومتوافقة | جامد | معتدل |
| حماية شفة | آمن على الشفاه الهشة | معتدل | يمكن أن تخدش الأسطح |
| سقف الضغط | ما يصل إلى 55 بار | ما يصل إلى 30 بار | أعلى، حتى 100 بار |
| المقاومة الكيميائية | الرقم الهيدروجيني 0-14، باستثناء التردد | الرقم الهيدروجيني 0-14 | الرقم الهيدروجيني 0-14، باستثناء HF والقلويات القوية |
| الأفضل ل | الشفاه الهشة، عزم الدوران المنخفض، الدراجات الحرارية | مواد كيميائية نظيفة، حواف ناعمة، خدمة إدارة الغذاء والدواء | الوسائط الكاشطة، الضغط العالي |
إذا كان خطك يتجاوز 55 بارًا أو يحمل ملاطًا كاشطًا، فإنورقة PTFE مملوءة بالألياف الزجاجيةهو الخيار الميكانيكي الأقوى. إذا تم تشغيله عند ضغط معتدل وكان وجه الحافة هو الحلقة الضعيفة، فإن هذه الدرجة هي المواصفات الصحيحة.
| إذا كان طلبك… | تحديد | لماذا |
|---|---|---|
| الشفاه المبطنة بالزجاج أو السيراميك أو البلاستيك | الزجاج المجهري PTFE | عزم دوران منخفض وصديق للشفة |
| الشفاه الخشنة أو المثقوبة أو المشوهة | الزجاج المجهري PTFE | مطابق، ويملأ المخالفات |
| المعالجة الكيميائية بالأحماض والمذيبات | الزجاج المجهري PTFE | درجة الحموضة 0-14 مقاومة عالمية |
| تجهيز الأغذية أو الأدوية | زجاج ميكروسفيري PTFE، درجة إدارة الغذاء والدواء الأمريكية | تتوفر درجات متوافقة مع إدارة الغذاء والدواء |
| خدمة الدراجات الحرارية | الزجاج المجهري PTFE | يحافظ على الختم من خلال تقلبات درجات الحرارة |
| الشفاه النظيفة والناعمة في الخدمة القياسية | عذراء PTFE | انخفاض تكلفة المواد |
| الوسائط الكاشطة عند الضغط العالي | الألياف الزجاجية PTFE | قوة ميكانيكية أعلى |
| صناعة | تطبيق نموذجي | سبب |
|---|---|---|
| المعالجة الكيميائية | فلنجات الأنابيب، وأغطية المفاعلات، والمبادلات الحرارية | مقاومة الرقم الهيدروجيني 0-14 عند عزم دوران منخفض |
| الصيدلانية | المعدات المعقمة والمفاعلات الحيوية | مادة نقية، غير ملوثة، متوافقة مع إدارة الغذاء والدواء |
| المأكولات والمشروبات | التوصيلات الصحية ومعدات التعبئة | متوافقة مع إدارة الغذاء والدواء الأمريكية وسهلة التنظيف |
| المعدات المبطنة بالزجاج | المفاعلات والأوعية المبطنة بالزجاج | عزم الدوران المنخفض يحمي الأسطح الهشة |
يتبع قطع الحشية من هذه الورقة نفس المنطق الذي تتبعه مواد الحشية الناعمة الأخرى - راجعجوانات PTFEنطاق لملفات التعريف القياسية، أو أرسل رسمًا لشكل مخصص بالكامل.
تعكس النتائج المبلغ عنها عمليات تثبيت محددة للعملاء. تختلف النتائج الفعلية باختلاف حالة الفلنجة والوسائط وإجراءات عزم الدوران ودورة التشغيل. شارك شروط الخدمة الخاصة بك وسنوصي بالدرجة والسمك المناسب لها.
| المعلمة | قيمة | طريقة الاختبار |
|---|---|---|
| نطاق درجة الحرارة | -180 درجة مئوية إلى +200 درجة مئوية | أستم |
| أقصى قدر من الضغط | ما يصل إلى 55 بار (800 رطل لكل بوصة مربعة) | — |
| كثافة | 1.55-1.70 جم/سم3 | أستم D792 |
| الانضغاطية | ≥16% | أستم F36 |
| استعادة | ≥32%، وتصل إلى 55.8% في بعض الدرجات | أستم F36 |
| قوة الشد | ≥10 ميجا باسكال | أستم F152 |
| مادة | PTFE العذراء بالإضافة إلى الكرات الزجاجية المجوفة | — |
| امتثال إدارة الغذاء والدواء | متاح | ادارة الاغذية والعقاقير 21 CFR 177.1550 |
| الحجم (مم) | نطاق السماكة (مم) |
|---|---|
| 1500 × 1500 | 1.0، 1.5، 2.0، 3.0 |
| 1500 × 4500 | 1.5، 2.0، 3.0 |
| مخصص | يتم قصه حسب الرسم أو يتم توفيره بحجم كبير لقطع الحشية داخل المنزل |
ترتبط كل خاصية أعلاه بطريقة ASTM مسماة بدلاً من مقياس داخلي، لذلك يمكن التحقق من البيانات بشكل مستقل عند الفحص الوارد. يتم وصف التسلسل الكامل - التحقق من المواد الخام، والفحوصات أثناء العملية، والاختبار النهائي، وسجلات الدُفعات - في الصفحةصفحة ضمان الجودة.
أرسل حجم الورقة وسمكها وكميتها ووسائط الخدمة. يتم إرجاع عرض الأسعار في غضون 24 ساعة.
يتم توفير عينات من الصفائح والأنبوب والقضيب والحشية ذات الحجم القياسي مجانًا لتقييم الجودة؛ يغطي المشتري تكلفة البريد السريع. يتم اقتباس الأحجام المخصصة على الرسم.
يتم قبول الطلبات التجريبية الصغيرة بالأحجام القياسية. ينطبق تسعير الحجم مع زيادة الكمية.
يتم إصدار شهادات المواد وتقارير التفتيش وإعلانات الامتثال مع الشحنة عند الطلب.
شروط الدفع هي إيداع 30% T/T مع رصيد 70% قبل الشحن. يتم الشحن عادة من ميناء نينغبو، على بعد ساعة واحدة تقريبًا من المصنع، مما يجعل الخدمات اللوجستية الداخلية قصيرة. الشروط التجارية الكاملة مدرجة فيصفحة الأسئلة الشائعة.
إنها مادة حشية عالية الأداء مصنوعة من مادة PTFE البكر المعززة بكريات زجاجية مجوفة. يزحف PTFE القياسي، أو التدفقات الباردة، تحت الحمل المستمر ويفقد عزم الدوران مع مرور الوقت. يقاوم الغلاف المجهري الزجاجي PTFE هذا الزحف ويعيد معدل استرداد أعلى بكثير، لذلك يحتفظ بقوة الختم لفترة أطول، ويحتاج إلى إعادة تدوير أقل ويستمر لفترة أطول في الخدمة الصعبة.
نعم، وهذا أحد تطبيقاته الأساسية. تم تصميم المادة لختم عزم الدوران المنخفض على الشفاه المبطنة بالزجاج والسيراميك والبلاستيك. إنه ناعم ومتوافق للغاية، ويملأ الخدوش والحفر والمخالفات السطحية دون قوة ضغط عالية. وهذا أمر مهم لأن الإفراط في عزم الدوران للشفة المبطنة بالزجاج يمكن أن يؤدي إلى تشقق البطانة، وكل إصلاح مكلف في كلا الجزأين ووقت التوقف عن العمل.
ويغطي نطاق الأس الهيدروجيني الكامل 0-14 ويناسب معظم الأحماض والقلويات والمذيبات والهيدروكربونات. إنهالامتوافق مع حمض الهيدروفلوريك، لأن الكريات الزجاجية الدقيقة تذوب في خدمة التردد العالي وتفشل الحشية؛ استخدم PTFE البكر أو PTFE المملوء بالكربون هناك. يبلغ سقف الضغط 55 بارًا (800 رطل لكل بوصة مربعة) — وفوق ذلك، حدد PTFE المملوء بالألياف الزجاجية.
